申请日2015.07.17
公开(公告)日2016.02.10
IPC分类号F04B53/20
摘要
本实用新型涉及水污染防治领域，尤其涉及一种用于污水处理的防止水泵堵塞的装置。包括泵笼、水泵、进水管，水泵置于泵笼内部，泵笼由立方形的不锈钢笼构成，多面布有小孔，进水管一端与水泵相连，另一端通过泵笼顶端的开孔伸出与后续污水处理装置相连，污水通过泵笼的小孔进入，在水泵作用下，通过管道进入污水处理后续系统。本实用新型将水泵置于一个设有小孔的不锈钢泵笼中，使得水泵在运行过程中，固体物被隔绝在泵笼外部，避免了水泵堵塞，从而达到保护效果。当泵笼六面的小孔堵塞，可直接将泵笼提出水面后清理堵塞物，无需拆卸水泵。
权利要求书

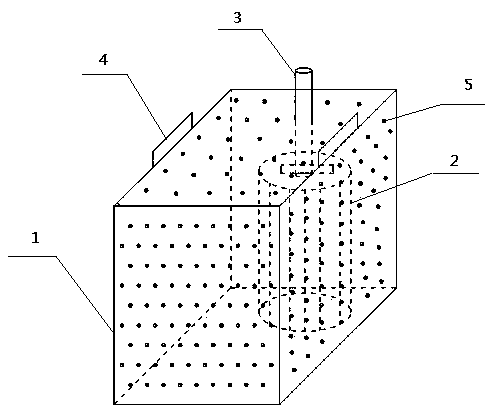

1.一种用于污水处理的防止水泵堵塞的装置，其特征在于：包括泵笼(1)、水泵(2)、进水管(3)，水泵(2)置于泵笼(1)内部，泵笼(1)由立方形的不锈钢笼构成，多面布有小孔(5)，进水管(3)一端与水泵(2)相连，另一端通过泵笼(1)顶端的开孔伸出与后续污水处理装置相连。
2.权利要求1所述的防止水泵堵塞的装置，其特征在于：泵笼(1)一侧面的不锈钢板为可打开结构，放置水泵(2)与连接管道。
3.权利要求1所述的防止水泵堵塞的装置，其特征在于：泵笼(1)上面的不锈钢板中间设有一个大孔，用于安置与水泵(2)相连的管道，该孔径大小依据管道直径而设定。
4.权利要求1所述的防止水泵堵塞的装置，其特征在于：泵笼(1)上面的不锈钢板左右对称位置分别安装不锈钢提手(4)。
说明书
一种用于污水处理的防止水泵堵塞的装置
技术领域
本实用新型涉及水污染防治领域，尤其涉及一种用于污水处理的防止水泵堵塞的装置。
背景技术
在污水治理领域，水泵是必不可少的辅助设施，但污水经预处理后仍含有大量固体物与细小纤维，经常造成进水管道与水泵堵塞。固体堵塞容易引起水泵烧损，大幅度降低水泵使用寿命，而且管道与水泵堵塞难以清理，必须拆卸泵体采用人工操作进行疏通，造成机泵口环等部件的磨损加剧同时每次清堵耗费大量人力，很大程度上增加维修时间与运行成本，影响了污水处理正常运行。
目前水泵防堵技术主要是针对水泵自身抗堵塞效果的提高，但现有的防堵塞水泵成本高、易损耗、能耗高，大大增加了污水处理成本。
实用新型内容
针对现有污水处理系统中水泵使用过程中的缺陷，本实用新型提供了一种成本低廉、实用性强、不易损耗的防止水泵堵塞的装置。
为实现上述目的，本实用新型将水泵置于一个设有小孔的不锈钢泵笼中，使得水泵在运行过程中，固体物被隔绝在泵笼外部，避免了水泵堵塞，从而达到保护效果。当泵笼六面的小孔堵塞，可直接将泵笼提出水面后清理堵塞物，无需拆卸水泵。
一种用于污水处理的防止水泵堵塞的装置包括泵笼、水泵、进水管，水泵置于泵笼内部，泵笼由立方形的不锈钢笼构成，多面布有小孔，进水管一端与水泵相连，另一端通过泵笼顶端的开孔伸出与后续污水处理装置相连，污水通过泵笼的小孔进入，在水泵作用下，通过管道进入污水处理后续系统。
泵笼一侧面的不锈钢板为可打开结构，便于放置水泵与连接管道;上面的不锈钢板中间设有一个大孔，用于安置与水泵相连的管道以及水泵线，该孔径大小依据管道直径而设定。
上面的不锈钢板左右对称位置分别安装不锈钢提手，用于系绳子，一旦泵笼的小孔堵塞，通过提拉绳子将泵笼提出水面，并保持平衡，将泵笼提出水面后直接清理堵塞物后，即可将水泵放入水下继续运作，操作简单快捷且对污水处理正常运行无不良影响。
本实用新型的有益效果如下：
1、所述防止水泵堵塞的装置制作简单，成本较低，且不影响水泵的正常运行;
2、有效拦截了固体物如细渣、小纤维等，避免了对进水管道以及水泵的堵塞;
3、所述装置清理方便，当不锈钢泵笼外围被堵塞，可直接提出水面对其进行疏通清理，简单快捷，无需拆卸水泵，节省了人力、物力、财力。
