申请日2015.06.19
公开(公告)日2015.12.16
IPC分类号C02F1/52; C02F1/00
摘要
本实用新型提供了一种布水环和污水处理罐。其中，布水环包括：进水口、导水环和多个布水导管;导水环沿污水处理罐的周向设置在污水处理罐的外壁上，导水环内形成沿污水处理罐周向相导通的布水腔;进水口与所述布水腔相连通;布水导管穿过污水处理罐的外壁，一端与布水腔相连通、另一端位于污水处理罐内;其中，多个布水导管位于污水处理罐内的一端均具有沿同一方向弯折的相同的折角，可使通过布水导管输入污水处理罐内的污水形成沿同一方向旋转的旋流。该布水环可达到均匀布水的目的，且可使水流在罐体底部形成旋流，便于水中大颗粒和密度较大物质进行旋流沉淀、排出。

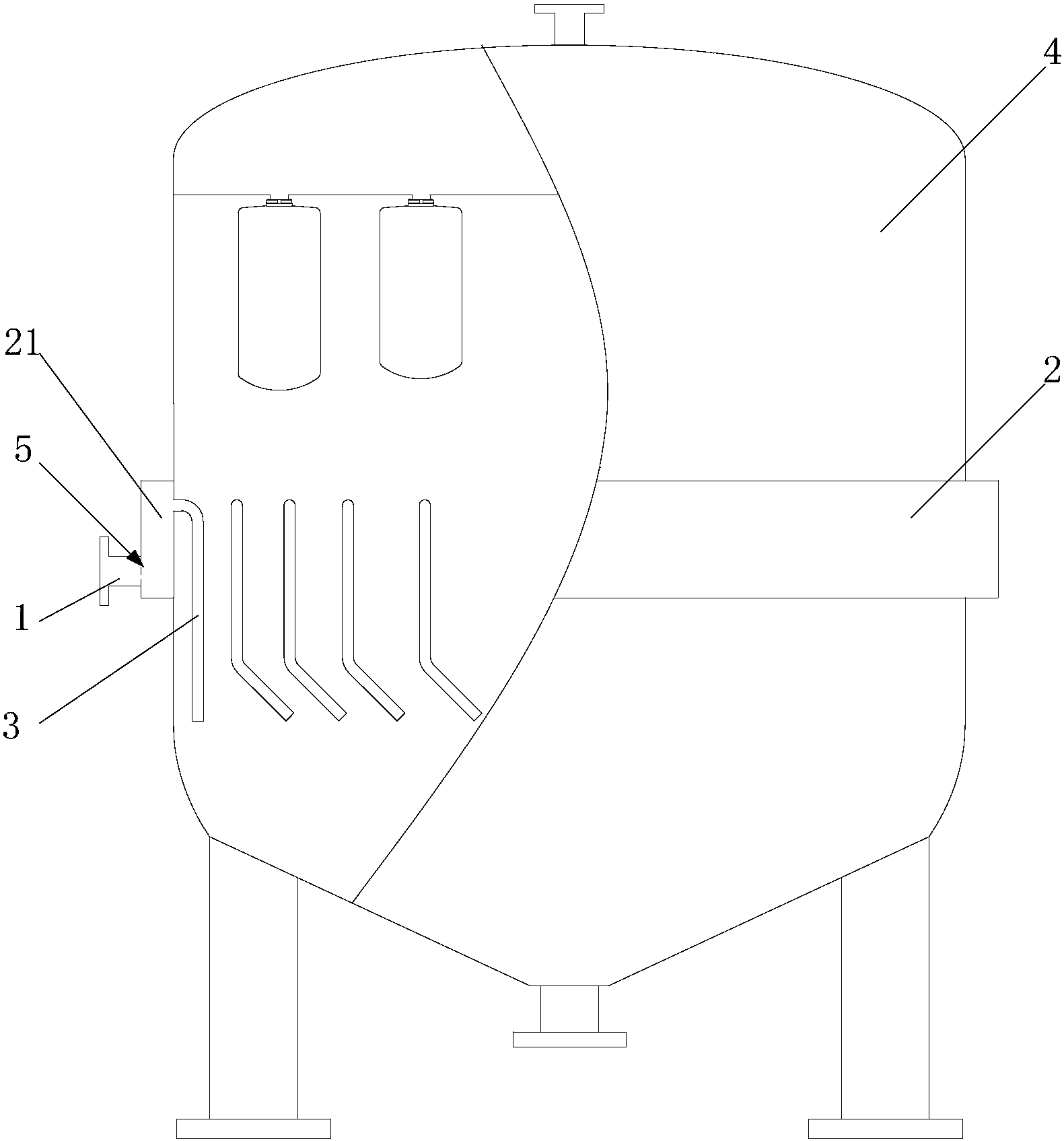

摘要附图
权利要求书
1.一种布水环，用于污水处理罐，其特征在于，
包括：进水口、导水环和多个布水导管;
所述导水环沿所述污水处理罐的周向设置在所述污水处理罐的外壁上，所 述导水环内形成沿所述污水处理罐周向相导通的布水腔;
所述进水口与所述布水腔相连通;
所述布水导管穿过所述污水处理罐的壁，一端与所述布水腔相连通、另一 端位于所述污水处理罐内;
其中，多个所述布水导管位于所述污水处理罐内的一端均具有沿同一方向 弯折的相同的折角，可使通过所述布水导管输入所述污水处理罐内的污水形成 沿同一方向旋转的旋流。
2.根据权利要求1所述的布水环，其特征在于，
多个所述布水导管沿所述污水处理罐的周向等间隔均匀布置。
3.根据权利要求2所述的布水环，其特征在于，
所述布水导管位于所述污水处理罐内的一端弯折的所述折角为：所述布水 导管与所述污水处理罐轴线间的夹角。
4.根据权利要求3所述的布水环，其特征在于，
所述布水导管位于所述污水处理罐内的一端沿所述污水处理罐罐壁切线 方向弯折。
5.根据权利要求4所述的布水环，其特征在于，
所述折角的角度范围为：30°～60°。
6.根据权利要求1至5中任一项所述的布水环，其特征在于，还包括：
进水阀，所述进水阀设置在所述进水口处，用于控制进水的流量及流速。
7.根据权利要求6所述的布水环，其特征在于，还包括：
进水格栅，所述进水格栅设置在所述进水口与所述导水环连接处。
8.根据权利要求7所述的布水环，其特征在于，
所述进水格栅与所述导水环为一体式结构。
9.根据权利要求6所述的布水环，其特征在于，
所述导水环的横截面形状为尺寸相同的矩形。
10.一种污水处理罐，其特征在于，包括有如权利要求1至9中任一项所 述的布水环。
说明书
布水环和污水处理罐
技术领域
本实用新型涉及污水处理领域，具体而言，涉及一种布水环和具有该布水环的污水处理罐。
背景技术
目前，现有的污水处理设备中，其污水过滤装置常用的为沙石式过滤器，沙石过滤器的体积较大，且过滤器的滤芯容易阻塞板结，导致过滤效果不佳，且板结后需要用大量清水进行反冲洗，反冲洗产生的污水需要再次进行过滤，造成污水处理设备的污水处理效率不高，且污水进入过滤器后，水流不稳定，不利于过滤膜的形成与保持，导致污水处理效果不佳。目前出现了采用动态膜进行污水处理的新技术，该种新技术是在污水处理罐中进行的，相对于沙石式过滤器，该新技术具有能耗更低、占地更小、水通量更大、处理效率更高、处理后的水质好更等优点，但是如何给污水处理罐进行上水，是决定污水处理效果和效率的重要环节之一，传统的进水技术已经不适用，有必要改进污水处理罐的进水结构和进水方式，本实用新型就是在这种背景下产生的，可以克服污水处理罐传统进水方式的缺陷，有利于动态膜的形成和保持。
实用新型内容
为了解决上述技术问题至少之一，本实用新型的一个目的在于提供一种能够向污水处理罐的内腔平稳进水的布水环，且进水后可以除去水中大质量的杂质，并有利于动态膜的形成和保持。
本实用新型的另一个目的在于提供一种具有上述布水环的污水处理罐。
有鉴于此，本实用新型第一方面的实施例提供了一种布水环，包括：进水口、导水环和多个布水导管;所述导水环沿所述污水处理罐的周向设置在所述污水处理罐的外壁上，所述导水环内形成沿所述污水处理罐周向相导通的布水腔;所述进水口与所述布水腔相连通;所述布水导管穿过所述污水处理罐的壁，一端与所述布水腔相连通、另一端位于所述污水处理罐内;其中，多个所述布水导管位于所述污水处理罐内的一端均具有沿同一方向弯折的相同的折角，可使通过所述布水导管输入所述污水处理罐内的污水形成沿同一方向旋转的旋流。
本实用新型提供的布水环，沿污水处理罐的周向设置，进水口通过导水环和多个布水导管与污水处理罐的内腔相连通，污水进入导水环后，可在导水环内使水流均布，再经由布水导管出水，可使各个布水导管出水流量相同，从而达到均匀布水的目的。同时，因多个布水导管具有同一方向的相同的折角，可使水流在罐体底部形成沿同一方向的旋流，便于水中大颗粒和密度较大物质进行旋流沉淀，可将大颗粒和密度较大物质汇集排出。
另外，本实用新型提供的上述实施例中的布水环还可以具有如下附加技术特征：
根据本实用新型的一个实施例，多个所述布水导管沿所述污水处理罐的周向等间隔均匀布置。
根据本实用新型的一个实施例，所述布水导管位于所述污水处理罐内的一端弯折的所述折角为所述布水导管与所述污水处理罐轴线间的夹角。
根据本实用新型的一个实施例，所述布水导管位于所述污水处理罐内的一端沿所述污水处理罐罐壁切线方向弯折。
根据本实用新型的一个实施例，所述折角的角度范围为30°～60°。
根据本实用新型的一个实施例，布水环还包括：进水阀，所述进水阀设置在所述进水口处，用于控制进水的流量及流速。
根据本实用新型的一个实施例，布水环还包括：进水格栅，所述进水格栅设置在所述进水口与所述导水环连接处。根据本实用新型的一个实施例，所述进水格栅与所述导水环为一体式结构。
根据本实用新型的一个实施例，所述导水环的横截面形状为尺寸相同的矩形
本实用新型第二方面的实施例提供了一种污水处理罐，包括上述任一项所述的布水环。
本实用新型第二方面的实施例提供的污水处理罐通过设置有第一方面的实施例提供的布水环，沿污水处理罐的周向设置，进水口通过导水环和多个布水导管与污水处理罐的内腔相连通，污水进入导水环后，可在导水环内使水流均布，再经由布水导管出水，可使各个布水导管出水流量相同，从而达到均匀布水的目的。同时，因多个布水导管具有同一方向的折角，可使水流在罐体底部形成旋流，便于水中大颗粒和密度较大物质进行旋流沉淀，可将大颗粒和密度较大物质汇集排出。
