申请日2015.08.25
公开(公告)日2015.12.23
IPC分类号C02F103/22; C02F9/14
摘要
本实用新型公开了一种食品屠宰废水处理系统，包括通过管道依次连接的回廊式沉淀池、混凝沉渣池、格栅池、水解酸化池、调节预曝气池、SBR反应池、中间水池、接触氧化池、终沉池、模板式过滤池、一体化消毒池和回用池。本实用新型构设计合理，功能齐全，绿色环保，能够对废水进行回收再利用，屠宰废水依次进行除渣、预曝气、兼氧处理、接触氧化处理、沉淀、过滤和消毒处理，使处理过的屠宰废水能达到《肉类加工工业水污染物排放标准》与《城市污水再生利用城市杂用水水质》的排放标准，且整个废水处理系统结构紧凑，处理废水的水质稳定。
权利要求书

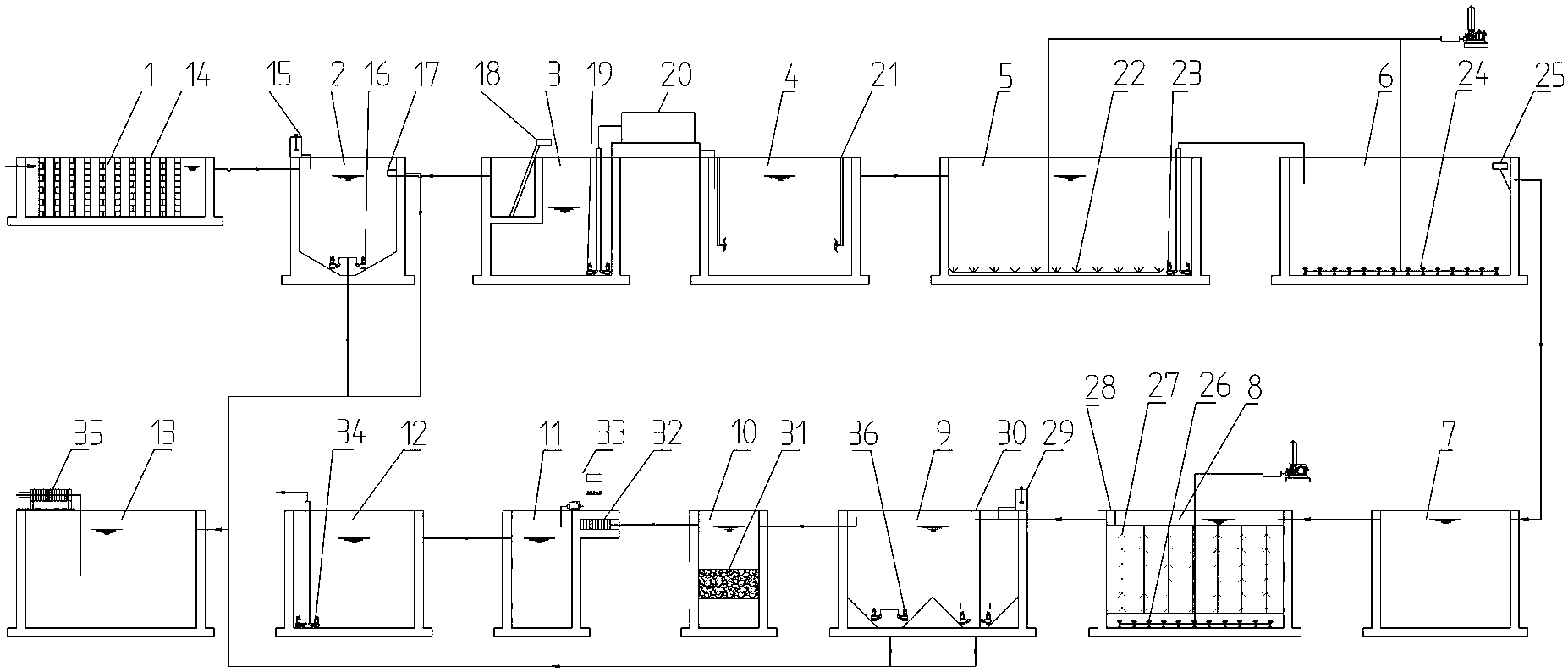

1.一种食品屠宰废水处理系统，其特征在于：包括通过管道依次连接的回廊式沉淀池、混凝沉渣池、格栅池、水解酸化池、预曝气调节池、SBR反应池、中间水池、接触氧化池、终沉池、模板式过滤池、一体化消毒池及回用池,所述回廊式沉淀池内设有回廊式污水走道，所述混凝沉渣池内设有加药装置、沉渣排放装置和转筒式除渣装置，所述格栅池内设有设有回转式粗格栅、污水提升装置和转鼓式细格栅，所述水解酸化池内设有搅拌混合装置，所述预曝气调节池内设有预曝气装置和污水提升装置，所述SBR反应池设有高负荷曝气装置和滗水器，所述接触氧化池内设有曝气装置、组合生物填料和均质排水装置，所述终沉池内设有混凝加药装置、污泥均匀沉降装置和沉渣排放装置，所述模板式过滤池内设有过滤装置，所述一体化消毒池内设有紫外线消毒装置和臭氧消毒装置，所述回用水池内设有供回用水装置。
2.根据权利要求1所述的一种食品屠宰废水处理系统，其特征在于：还包括污泥池，所述污泥池通过管道与混凝沉渣池和终沉池相连。
3.根据权利要求2所述的一种食品屠宰废水处理系统，其特征在于：所述污泥池还设置有对污泥压缩处理的框压滤机。
说明书
一种食品屠宰废水处理系统
技术领域
本实用新型涉及一种食品屠宰废水处理系统，属于废水处理技术领域。
背景技术
屠宰废水来自于圈栏冲洗、淋洗、屠宰及其他厂房地坪冲洗、烫毛、剖解、副食加工、洗油等。废水中主要含油血液油脂、碎肉、骨渣、毛及粪便等，废水呈褐红色，具有较强的腥臭味。有机悬浮物含量高，易腐败，排入水体会消耗水中溶解氧，破坏生态系统，污染环境。屠宰废水如果不及时解决处理，将会影响人们的生产生活环境，对屠宰企业的可持续发展影响严重，而现有对废水处理的设备结构设计不合理，对废水后续处理投入大，费用高，而且对废水处理效果不好，达不到国家或地方要求的排放标准，且废水只是通过初略处理就排放到沟渠里，没有对废水资源进行合理的回收再利用。
实用新型内容
本实用新型为了克服现有技术存在的不足，提供一种结构合理的，绿色环保的，废水处理费用低的，能够对废水进行回收再利用的屠宰废水处理系统。
本实用新型通过采取以下技术方案予以实现：
一种食品屠宰废水处理系统，其中：包括通过管道依次连接的回廊式沉淀池、混凝沉渣池、格栅池、水解酸化池、预曝气调节池、SBR反应池、中间水池、接触氧化池、终沉池、模板式过滤池、一体化消毒池及回用池。所述回廊式沉淀池内设有回廊式污水走道，所述混凝沉渣池内设有加药装置、沉渣排放装置和转筒式除渣装置，所述格栅池内设有设有回转式粗格栅、污水提升装置和转鼓式细格栅，所述水解酸化池内设有搅拌混合装置，所述预曝气调节池内设有预曝气装置和污水提升装置，所述SBR反应池设有高负荷曝气装置和滗水器，所述接触氧化池内设有曝气装置、组合生物填料和均质排水装置，所述终沉池内设有混凝加药装置、污泥均匀沉降装置和沉渣排放装置，所述模板式过滤池内设有过滤装置，所述一体化消毒池内设有紫外线消毒装置和臭氧消毒装置，所述回用水池内设有供回用水装置，
作为本实用新型的进一步改进：还包括污泥池，所述污泥池通过管道与混凝沉渣池和终沉池相连。
作为本实用新型的进一步改进：所述污泥池还设置有对污泥压缩处理的框压滤机。
与现有技术相比较，本实用新型的有益效果是：本实用新型结构设计合理，功能齐全，绿色环保，废水处理费用低，能够对废水进行有效的沉淀、过滤、生物氧化、消毒等处理，把废水变废为宝，废水经行处理后可回收再利用，有效节约水资源，同时也解决了废水排放难、废水排放污染严重及不达标的情况，为屠宰企业提供一个良好的可持续发展解决办法。
