申请日2015.08.14
公开(公告)日2015.11.04
IPC分类号C02F3/30
摘要
本发明公开了一种生化系统污泥浓度自动补偿装置，包括至少两条并联设置的氧化沟，所述氧化沟沿污水流动方向依次划分为厌氧区、缺氧区和好氧区，所述厌氧区的上游设有配水井，所述好氧区的下游设有污泥回流井，所述污泥回流井内设有污泥回流泵;所述污泥回流井与各所述氧化沟的厌氧区、缺氧区和好氧区之间分别设有污泥回流补偿装置。本发明通过污泥补偿支管上的污泥回流调节阀进行调节，可以使污泥直接回流到氧化沟的任意工艺段中，从而可以灵活调节各条氧化沟内各段区的污泥浓度，利于保证各条氧化沟按可控浓度运行，利于提高生化处理效果和保证出水水质。
权利要求书
1.生化系统污泥浓度自动补偿装置，包括至少两条并联设置的氧化沟，所 述氧化沟沿污水流动方向依次划分为厌氧区、缺氧区和好氧区，所述厌氧区的 上游设有配水井，所述好氧区的下游设有污泥回流井，所述污泥回流井内设有 污泥回流泵;其特征在于：所述污泥回流井与各所述氧化沟的厌氧区、缺氧区 和好氧区之间分别设有污泥回流补偿装置;
所述污泥回流补偿装置包括与所述氧化沟相对应设置且相互连通的污泥回 流总管，所述污泥回流总管的一端与所述污泥回流泵的出口连接，所述污泥回 流总管的另一端与所述配水井连接，所述污泥回流总管与对应的所述氧化沟的 厌氧区、缺氧区和好氧区之间分别设有污泥补偿支管，所述污泥补偿支管上设 有污泥回流调节阀。
2.如权利要求1所述的生化系统污泥浓度自动补偿装置，其特征在于：所 述污泥回流总管上亦设有污泥回流调节阀。
3.如权利要求1或2所述的生化系统污泥浓度自动补偿装置，其特征在于： 所述配水井与各所述氧化沟的厌氧区之间分别设有配水管，所述配水管上设有 配水调节阀。
说明书
生化系统污泥浓度自动补偿装置
技术领域
本发明涉及废水处理技术领域，尤其涉及一种生化系统污泥浓度自动补偿 装置。
背景技术
A(厌氧)/A(缺氧)/O(好氧)工艺是生物法处理有机废水的重要工艺， 在废水处理领域应用较为广泛。
目前常用的A/A/O生化系统一般设有两条并联的氧化沟，每条氧化沟分别 划分为厌氧区、缺氧区和好氧区，厌氧区用厌氧水解酸化来改变难降解有机物 的化学结构和生物降解性能，从而提高废水的好氧可生化性，有利于后续的脱 氮降解。废水中的污泥浓度对系统的脱氮能力、出水水质有着重要影响，通过 将氧化沟外排的污泥进行回流是A/A/O工艺的重要环节。现有工艺中污泥回流 是通过回流泵输送至配水井，然后通过配水井调节分配污泥回流量的大小。由 于两氧化沟的池容大小、运行环境不同，有时会造成两氧化沟的污泥浓度相 差较大，但进水跟污泥回流液都是由配水井分配，从而会造成两条氧化沟 的负荷不一致，不利于运行管理，也影响出水效果。
发明内容
本发明所要解决的技术问题是提供一种便于灵活调节每条氧化沟内各区 的污泥浓度，保证各条氧化沟按可控浓度运行，从而保证出水水质，利于系统 运行管理的生化系统污泥浓度自动补偿装置。
为解决上述技术问题，本发明的技术方案是：

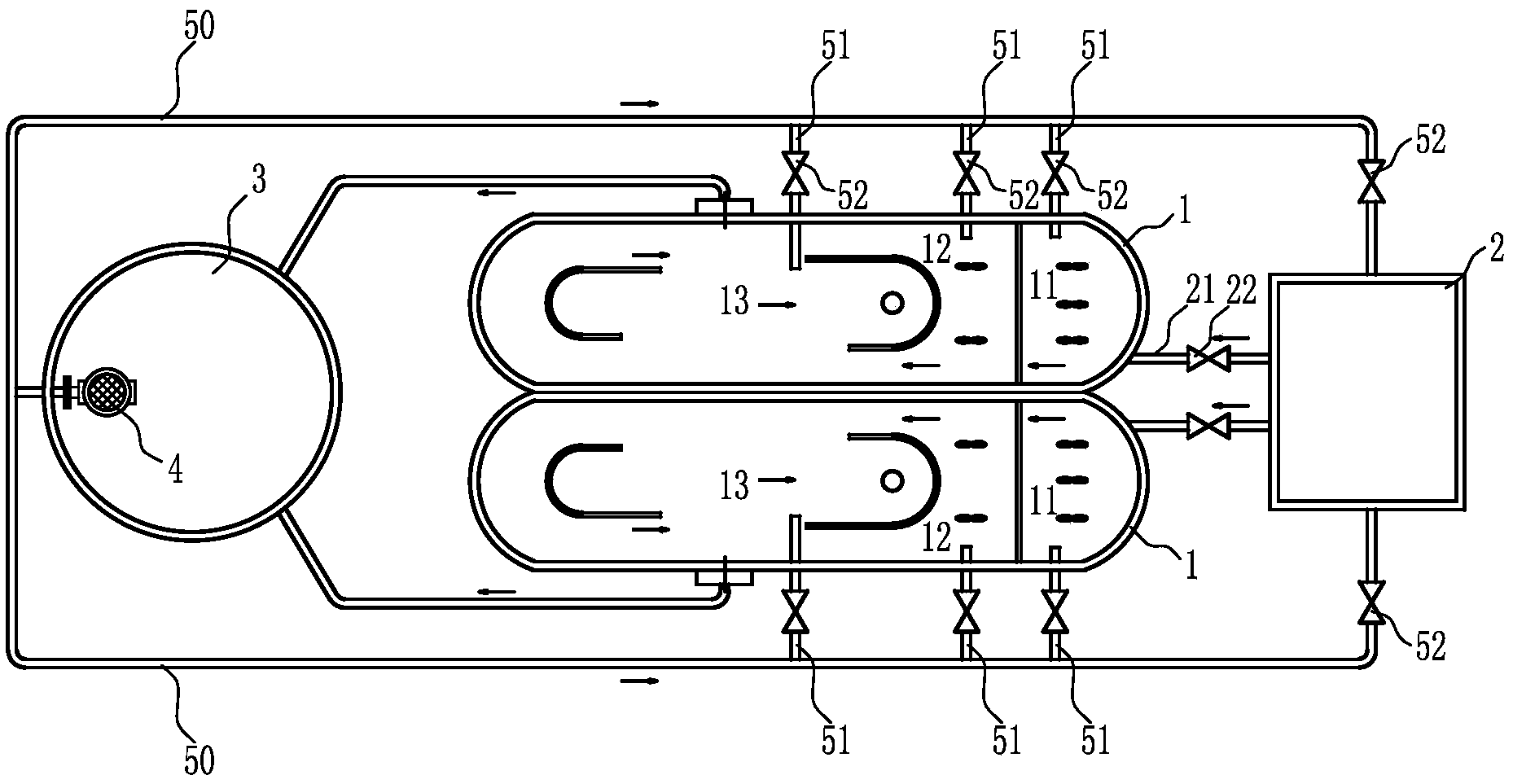

生化系统污泥浓度自动补偿装置，包括至少两条并联设置的氧化沟，所述 氧化沟沿污水流动方向依次划分为厌氧区、缺氧区和好氧区，所述厌氧区的上 游设有配水井，所述好氧区的下游设有污泥回流井，所述污泥回流井内设有污 泥回流泵;所述污泥回流井与各所述氧化沟的厌氧区、缺氧区和好氧区之间分 别设有污泥回流补偿装置;
所述污泥回流补偿装置包括与所述氧化沟相对应设置且相互连通的污泥 回流总管，所述污泥回流总管的一端与所述污泥回流泵的出口连接，所述污泥 回流总管的另一端与所述配水井连接，所述污泥回流总管与对应的所述氧化沟 的厌氧区、缺氧区和好氧区之间分别设有污泥补偿支管，所述污泥补偿支管上 设有污泥回流调节阀。
作为对上述技术方案的改进，所述污泥回流总管上亦设有污泥回流调节 阀。
作为对上述技术方案的改进，所述配水井与各所述氧化沟的厌氧区之间分 别设有配水管，所述配水管上设有配水调节阀。
由于采用了上述技术方案，生化系统污泥浓度自动补偿装置，包括至少两 条并联设置的氧化沟，所述氧化沟沿污水流动方向依次划分为厌氧区、缺氧区 和好氧区，所述厌氧区的上游设有配水井，所述好氧区的下游设有污泥回流井， 所述污泥回流井内设有污泥回流泵;所述污泥回流井与所述各氧化沟的厌氧 区、缺氧区和好氧区之间分别设有污泥回流补偿装置;所述污泥回流补偿装置 包括与所述氧化沟相对应设置且相互连通的污泥回流总管，所述污泥回流总管 的一端与所述污泥回流泵的出口连接，所述污泥回流总管的另一端与所述配水 井连接，所述污泥回流总管与对应的所述氧化沟的厌氧区、缺氧区和好氧区之 间分别设有污泥补偿支管，所述污泥补偿支管上设有污泥回流调节阀;本发明 具有以下有益效果：通过污泥补偿支管上的污泥回流调节阀进行调节，可以使 污泥直接回流到氧化沟的任意工艺段中，从而可以灵活调节各条氧化沟内各段 区的污泥浓度，利于保证各条氧化沟按可控浓度运行，利于提高生化处理效果 和保证出水水质。
