申请日2015.08.06
公开(公告)日2015.12.23
IPC分类号C02F11/02; C02F9/14
摘要

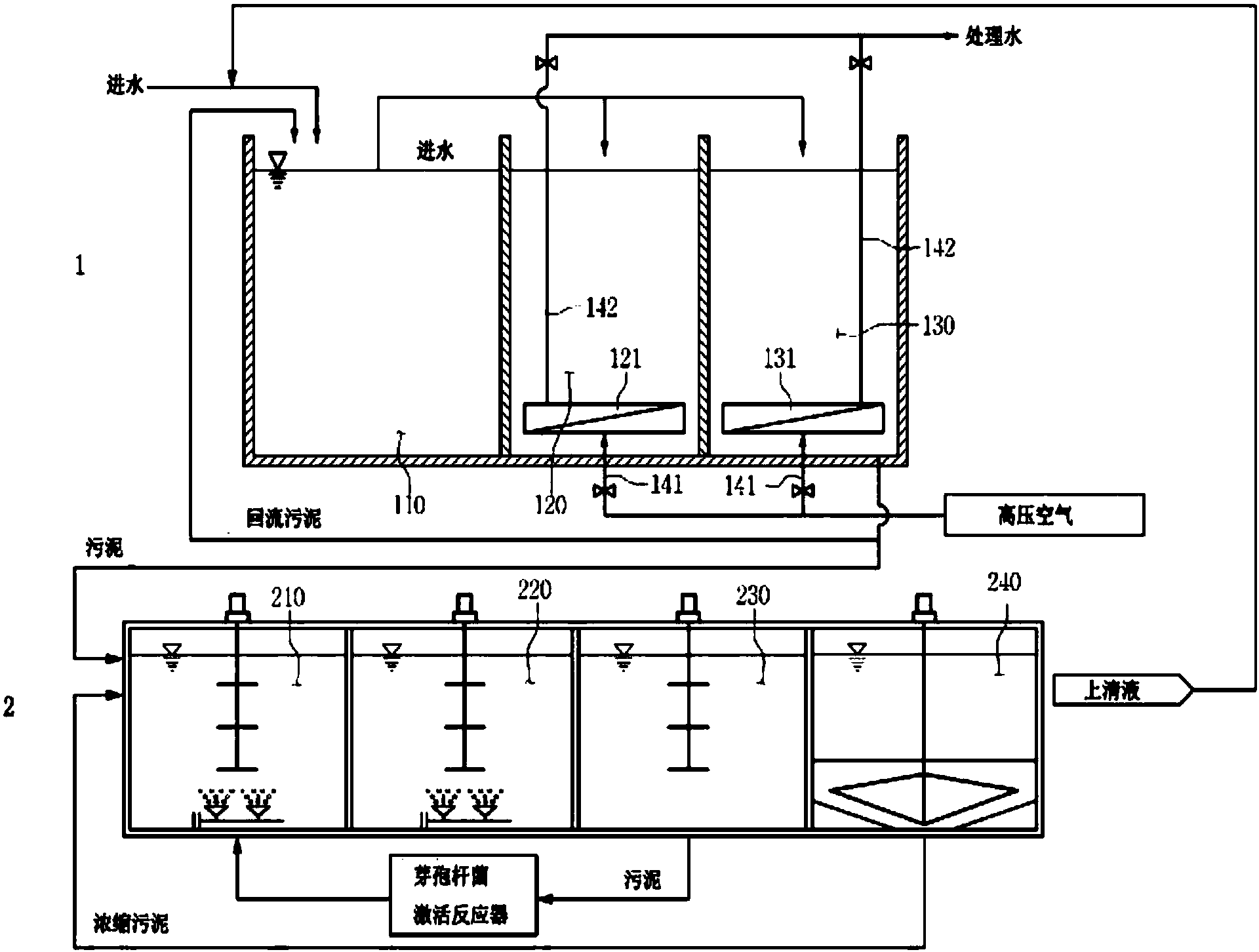

本申请公开了一种新型用于污水污泥处理的设备，包括污水深度处理装置和污泥处理装置;污泥处理装置包括高通风曝气池、低通风曝气池、产芽孢罐、沉淀池和芽孢杆菌激活反应器;芽孢杆菌激活反应器设置有从产芽孢罐延伸至高通风曝气池的内部回流管道;沉淀池促进从产芽孢罐中排出的污泥的重力沉降;导入高通风曝气池中的所述浓缩污泥包括从污水深度处理设备中分离出的污泥、从污泥处理罐的沉淀池中回流的浓缩污泥和从污泥处理设备中的产芽孢罐中回流的污泥;污水深度处理设备包括厌氧池、第一间歇曝气反应器、第二间歇曝气反应器、第一陶瓷膜和第二陶瓷膜;第一陶瓷膜和所述第二陶瓷膜上分别设置有空气注入管线和处理水交换管线。
权利要求书
1.一种新型用于污水 污泥处理的设备，其特征在于：包括，用于去除污水中的氮和磷的 污水深度处理装置和用于接收在深度污水处理装置中分离出的污泥并降解污泥的污 泥处理装置;
所述污泥处理装置包括依次排列的用于降解污泥中除了芽孢杆菌以外的微生物的高 通风曝气池、用于减少污泥中的微生物的活性的低通风曝气池、用于产生芽孢杆菌的 产芽孢罐、用于分离和排出浓缩污泥的沉淀池和芽孢杆菌激活反应器;所述芽孢杆菌 激活反应器位于低通风曝气池下方，其设置有从产芽孢罐延伸至高通风曝气池的内部 回流管道，供应矿物质养料给从产芽孢罐回流的污泥;
所述沉淀池设置有浓缩污泥回流管道和上清液回流管道，所述浓缩污泥回流管道延伸 连接至高通风曝气池，所述上清液回流管道延伸连接至污水深度处理装置。
2.根据权利要求1所述的一种新型用于污水污泥处理的设备，其特征在于：所述设备 还包括用于提供矿物质给芽孢杆菌激发反应器的矿物质供给单元。
3.根据权利要求1所述的一种新型用于污水污泥处理的设备，其特征在于：所述污水深 度处理设备包括厌氧池、第一间歇曝气反应器、第二间歇曝气反应器、第一陶瓷膜和 第二陶瓷膜;所述厌氧池、第一间歇曝气反应器、第二间歇曝气反应器依次排列;所 述第一陶瓷膜位于第一间歇曝气反应器内，所述第二陶瓷膜位于第二间歇曝气反应器 内。
4.根据权利要求3所述的一种新型用于污水污泥处理的设备，其特征在于：所述第一陶 瓷膜和所述第二陶瓷膜上分别设置有空气注入管线和处理水交换管线，所述空气注入 管线用于注入空气至第一陶瓷膜或第二陶瓷膜，所述处理水交换管线将从第一陶瓷膜 和所述第二陶瓷膜中产生的处理水向外排放。
5.根据权利要求3所述的一种新型用于污水污泥处理的设备，其特征在于：所述第二间 歇曝气反应器设置有污泥回流管线，所述污泥回流管线分别延伸至高通风曝气池和厌 氧池。
6.根据权利要求3所述的一种新型用于污水污泥处理的设备，其特征在于：所述厌氧池 设置有进水管线，所述厌氧池、第一间歇曝气反应器和第二间歇曝气反应器分别设置 有相互连通且可调控的进水管线。
说明书
一种新型用于污水污泥处理的设备
技术领域
本申请涉及污水污泥处理领域，具体一种新型用于污水污泥处理的设备。
背景技术
相关技术中，污泥处理技术主要分为好氧消化和厌氧消化。好氧消化是在提供的基底营 养被耗尽后，微生物消耗自己的原生质作为微生物细胞的能源以维持好氧消化进程的过程， 也被称为内呼吸，典型的好氧消化过程包括常规的好氧消化、高纯度氧气的好氧消化和自热 高温消化过程。厌氧消化是用于污泥稳定化的一个重要过程，厌氧消化过程产生的甲烷气体 足够满足污泥处理过程中的所需的能量。基本的厌氧消化工艺包括中温厌氧消化、高温厌氧 消化和相分离消化过程。
相关技术中，采用了这样一种方法，曝气池设置有一个回流管线用于促使内源呼吸，从 而减少污水剩余污泥。然而，却难以从根本上阻止或者最小化污泥的排出。
发明内容
本申请的目的在于避免现有技术中的上述不足之处而提供一种新型用于污水污泥处理的 设备。
本申请的目的通过以下技术方案实现：
一种新型用于污水污泥处理的设备，其特征在于：包括，用于去除污水中的氮和磷的污 水深度处理装置和用于接收在深度污水处理装置中分离出的污泥并降解污泥的污泥处理装 置;所述污泥处理装置包括依次排列的用于降解污泥中除了芽孢杆菌以外的微生物的高通风 曝气池、用于减少污泥中的微生物的活性的低通风曝气池、用于产生芽孢杆菌的产芽孢罐、 用于分离和排出浓缩污泥的沉淀池和芽孢杆菌激活反应器;所述芽孢杆菌激活反应器位于低 通风曝气池下方，其设置有从产芽孢罐延伸至高通风曝气池的内部回流管道，供应矿物质养 料给从产芽孢罐回流的污泥;所述沉淀池设置有浓缩污泥回流管道和上清液回流管道，所述 浓缩污泥回流管道延伸连接至高通风曝气池，所述上清液回流管道延伸连接至污水深度处理 装置。
所述设备还包括用于提供矿物质给芽孢杆菌激发反应器的矿物质供给单元。
所述污水深度处理设备包括厌氧池、第一间歇曝气反应器、第二间歇曝气反应器、第一陶瓷 膜和第二陶瓷膜;所述厌氧池、第一间歇曝气反应器、第二间歇曝气反应器依次排列;所述 第一陶瓷膜位于第一间歇曝气反应器内，所述第二陶瓷膜位于第二间歇曝气反应器内。
所述第一陶瓷膜和所述第二陶瓷膜上分别设置有空气注入管线和处理水交换管线，所述 空气注入管线用于注入空气至第一陶瓷膜或第二陶瓷膜，所述处理水交换管线将从第一陶瓷 膜和所述第二陶瓷膜中产生的处理水向外排放。
所述第二间歇曝气反应器设置有污泥回流管线，所述污泥回流管线分别延伸至高通风曝 气池和厌氧池。
所述厌氧池设置有进水管线，所述厌氧池、第一间歇曝气反应器和第二间歇曝气反应器 分别设置有相互连通且可调控的进水管线。
本申请的有益效果：
本申请的实施例提供的一种新型用于污水污泥处理的设备，由于使用芽孢杆菌，可以从 根本上消除或者显著的减少了污泥的排出;此外，由于采用了污泥处理装置和污水深度处置 装置的组合使用，从而污水和污泥减量化的生物处理都可以通过本申请实现。
