申请日2015.10.15
公开(公告)日2016.03.30
IPC分类号C02F1/62; C02F1/52
摘要
本实用新型公开了一种重金属污水处理系统，包括沉淀剂制备槽、原水槽、反应槽、沉淀槽、污水泵、压滤机和污水在线监测系统，其特征在于：所述沉淀剂制备槽包括沉淀剂制备槽体、固体物料粉碎机、固体物料喂料机、液体物料加料机、搅拌机和沉淀剂排出口;所述原水槽包括原水槽体、污水排入口、雨水排入口和稀释污水排出口;所述反应槽包括反应槽体、稀释污水排入口、沉淀剂排入口和搅拌机;所述沉淀槽包括沉淀槽体、反应污水排入口和槽底螺杆输送机。本实用新型的优点在于：该系统可以实现连续式污水重金属脱除作业，整个过程可实现在线监控，自动化程度高，人工干预少，对环境友好，无污染。
权利要求书

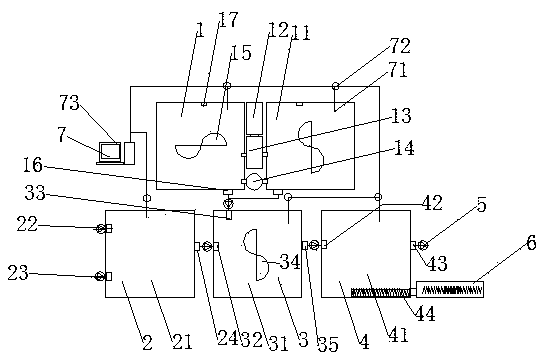

1.一种重金属污水处理系统，包括沉淀剂制备槽(1)、原水槽(2)、反应槽(3)、沉淀槽(4)、污水泵(5)、压滤机(6)和污水在线监测系统(7)，其特征在于：所述沉淀剂制备槽(1)包括沉淀剂制备槽体(11)、固体物料粉碎机(12)、固体物料喂料机(13)、液体物料加料机(14)、搅拌机(15)、沉淀剂排出口(16)和加水口(17);所述原水槽(2)包括原水槽体(21)、污水排入口(22)、雨水排入口(23)和稀释污水排出口(24);所述反应槽(3)包括反应槽体(31)、稀释污水排入口(32)、沉淀剂排入口(33)、搅拌机(34)和反应污水排出口(35);所述沉淀槽(4)包括沉淀槽体(41)、反应污水排入口(42)、达标水排出口(43)、槽底螺杆输送机(44);
所述沉淀剂制备槽(1)和原水槽(2)、原水槽(2)和反应槽(3)、反应槽(3)和沉淀槽(4)之间均设置有污水泵(5)，所述污水泵(5)通过污水管道连接沉淀剂制备槽(1)、原水槽(2)、反应槽(3)和沉淀槽(4);
所述压滤机(6)设置在所述槽底螺杆输送机(44)的末端;
所述污水在线检测系统(7)包括传感器(71)、图像采集设备(72)和监控计算机(73)。
2.根据权利要求1所述的一种重金属污水处理系统，其特征在于：所述沉淀剂制备槽体(11)内壁有陶瓷层。
3.根据权利要求1所述的一种重金属污水处理系统，其特征在于：所述传感器(71)包括电位传感器、酸碱度传感器、浓度传感器、化学需氧量传感器和温度传感器。
4.根据权利要求1所述的一种重金属污水处理系统，其特征在于：所述图像采集设备(72)包括水下摄像头和槽边摄像头。
5.根据权利要求1所述的一种重金属污水处理系统，其特征在于：所述沉淀剂制备槽(1)设置有两个。
说明书
一种重金属污水处理系统
技术领域
本发明涉及利用矿物质溶液进行重金属污水处理的技术领域，尤其涉及一种矿物质溶液配方及其重金属污水处理方法。
背景技术
污水中有很多铜、铁、锌、镁等重金属，它们或是溶解在污水中，或是悬浮在污水中。传统的污水净化方法是先经过过滤或絮凝，把污水中的悬浮物质去除，然后再用活性污泥法，喷水虑床法，厌氧等微生物处理方法来去除污水中的溶解性物质。去除悬浮物质一般选用的絮凝剂是硫酸铝，硫酸铁，硫酸亚铁等无机絮凝剂，或是聚丙烯酰胺，聚合氯化铝等高分子絮凝剂。这些絮凝剂能够有效地去除污水中的悬浮物质，但却不能去掉溶解性的污染物。用微生物的方法可以去除溶解性的污染物，但是微生物处理方法很有局限性，需要调节pH，温度，溶氧量等条件。并且，污染物质是微生物的养分，养分的量过多或是过少都会影响微生物的净化处理能力。另外含盐量或是含油量过多的污水也会造成微生物处理率降低，必须做预处理。为了维持这些处理条件，微生物处理方法需要调整槽，曝气槽，沉淀槽，污泥回送系统，消化槽等设备。为了安装这些设备，需要很大的占地面积。总之微生物处理需要药剂费，人员费，电费等各种各样的运行成本和较高的投资成本。使用活性污泥法的微生物处理虽然能够去除一部分的重金属，但是产生的污泥还是会照成二次污染等问题。
实用新型内容
本实用新型的目的是为了解决上述现有技术的不足而提供的一种重金属污水处理系统，该系统可以实现连续式污水重金属脱除作业，整个过程可实现在线监控，自动化程度高，人工干预少，对环境友好，无污染。
为了实现上述目的，本实用新型所设计的一种重金属污水处理系统，包括沉淀剂制备槽、原水槽、反应槽、沉淀槽、污水泵、压滤机和污水在线监测系统，所述沉淀剂制备槽包括沉淀剂制备槽体、固体物料粉碎机、固体物料喂料机、液体物料加料机、搅拌机、沉淀剂排出口和加水口;所述原水槽包括原水槽体、污水排入口、雨水排入口和稀释污水排出口;所述反应槽包括反应槽体、稀释污水排入口、沉淀剂排入口、搅拌机和反应污水排出口;所述沉淀槽包括沉淀槽体、反应污水排入口、达标水排出口和槽底螺杆输送机;
所述沉淀剂制备槽和原水槽、原水槽和反应槽、反应槽和沉淀槽之间均设置有污水泵，所述污水泵通过污水管道连接沉淀剂制备槽体、原水槽体、反应槽体和沉淀槽体;
所述压滤机设置在所述槽底螺杆输送机的末端;
所述污水在线检测系统包括传感器、图像采集设备和监控计算机。
更进一步的，一种重金属污水处理系统，所述沉淀剂制备槽体内壁有陶瓷层。
更进一步的，一种重金属污水处理系统，所述传感器包括电位传感器、酸碱度传感器、浓度传感器、化学需氧量传感器和温度传感器。
更进一步的，一种重金属污水处理系统，所述图像采集系统包括水下摄像头和槽边摄像头。
更进一步的，一种重金属污水处理系统，所述沉淀剂制备槽设置有两个。
本实用新型得到的一种重金属污水处理系统,通过固体物料粉碎机把花岗岩和粘土矿物进行粉碎处理，调制成1cm直径的粒状;再通过固体物料喂料机按比例准备花岗岩、玄武岩、橄榄岩、粘土矿物，混合后采用液体物料加料机向里面注入无机酸，把花岗岩和粘土矿物里面的成分溶解出来;接着加入水，搅拌机搅拌均匀后放置若干天，通过过滤机过滤后就会得到纯净的矿物质溶液;将污水引入原水槽，调节污水浓度为500ppm，再将原水槽的稀释污水通过水泵进入到反应槽，在反应槽中泵入配置好的矿物质溶液，搅拌均匀使其充分得到反应;反应后进入到沉淀槽，沉淀后上清液排放，污泥通过槽底螺杆输送机输送到压滤机，压滤以后泥饼外运处理。整个过程中，槽体内的污水电位、酸碱度、浓度、化学需氧量和温度均可在监控计算机中实时显示，摄像头可实时观察槽内污水和槽边状况。
本实用新型的优点在于：该系统可以实现连续式污水重金属脱除作业，整个过程可实现在线监控，自动化程度高，人工干预少，对环境友好，无污染。
