牙科医疗废水处理技术

发布时间:2018-4-22 13:59:14  中国污水处理工程网

  申请日2015.03.24

  公开(公告)日2015.11.18

  IPC分类号C02F9/04

  摘要

  本实用新型是一种牙科医疗废水处理装置,其包含有一负压机构;以及一与负压机构连通之沉淀机构。借此,可利用负压机构吸取牙科医疗所产生的废水,于进行过滤与杀菌后,先传输至沉淀机构的收集腔,而收集腔内的废水再排入第一净化区,使废水中的粉尘与水完全分离后即落沉于沉淀区内,最后再经由第二净化区净化后排出,同时回收部分处理后的废水供负压机构重复再利用,如此可有效处理牙科医疗所产生的废水,以符合废水排放的标准,并可避免水资源的浪费,且使本实用新型达到降低噪音的功效。

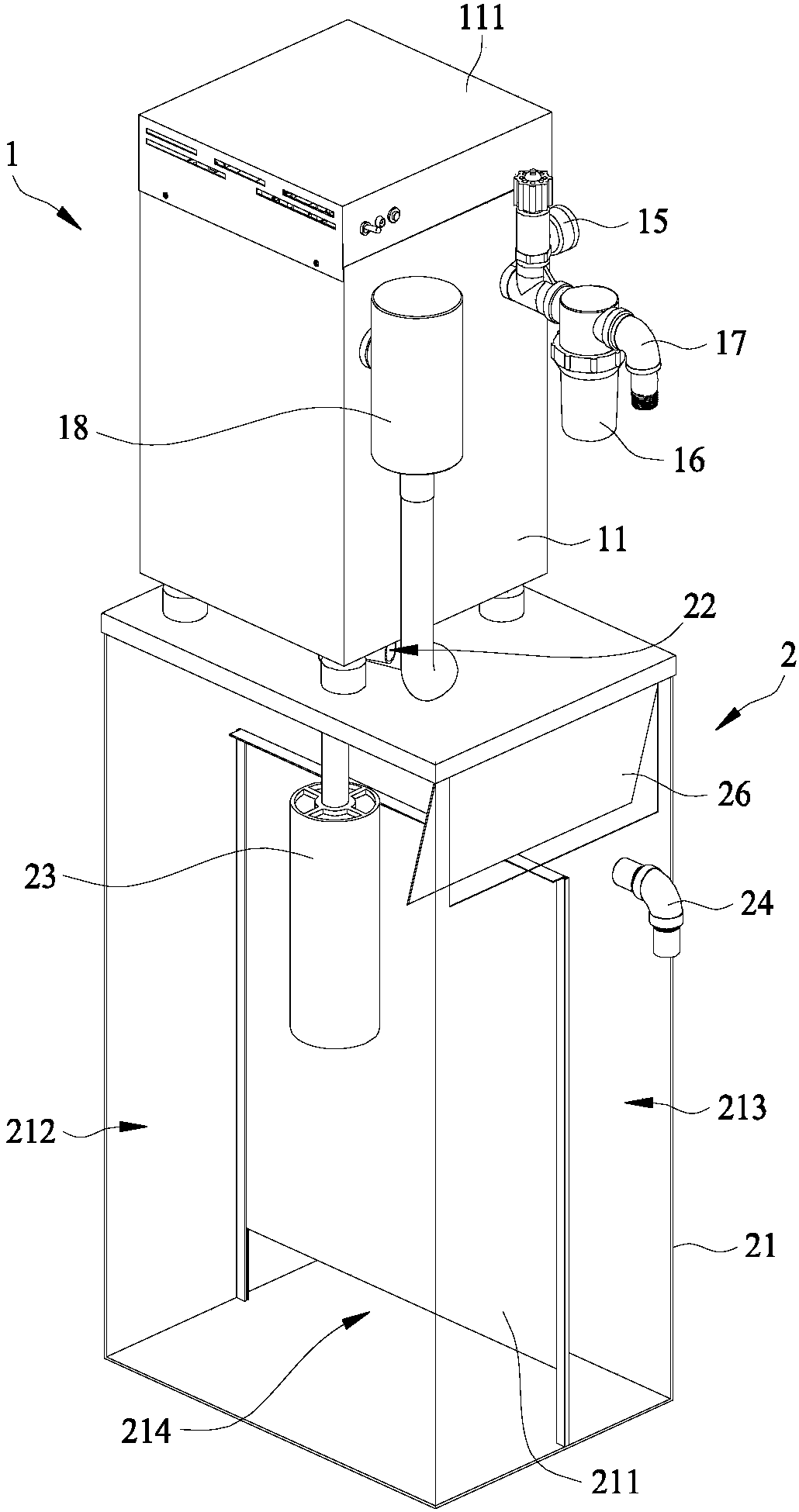

  摘要附图



  权利要求书

  1.一种牙科医疗废水处理装置,其特征在于包含有:

  一负压机构;以及

  一沉淀机构,与负压机构连通;

  其中该负压机构包括有一机箱、一设于机箱内的水冷式真空泵浦、一与水冷式真空泵浦对应的臭氧产生器、一连接水冷式真空泵浦与臭氧产生器的电控单元、一连接水冷式真空泵浦的负压调节阀、一连接负压调节阀的第一过滤器、一连接第一过滤器的入水管、及一连接水冷式真空泵浦的消音出水单元,而该机箱活动设有一封闭水冷式真空泵浦、臭氧产生器及电控单元的上盖。

  2.如权利要求1所述的牙科医疗废水处理装置,其特征在于,其中该沉淀机构包括有一容置单元、一连通消音出水单元与容置单元的传输管、一连通传输管且设于容置单元内的第二过滤器、一连通设于容置单元上方位置的出水管、一设于容置单元内且与水冷式真空泵浦连接的回水马达、及一活动设于容置单元顶面的上盖。

  3.如权利要求2所述的牙科医疗废水处理装置,其特征在于,其中该容置单元内设有一中央隔板,使该容置单元内形成有第一净化区与第二净化区,且该第一净化区与第二净化区之间具有一沉淀区。

  4.如权利要求2所述的牙科医疗废水处理装置,其特征在于,其中该容置单元的一侧面设有一活动门板。

  5.如权利要求2所述的牙科医疗废水处理装置,其特征在于,其中该第二过滤器包括有一连通传输管的入水管、一与入水管连通之收集腔、一设于收集腔上方的出水格板、一设于出水格板下方的细目滤芯、一设于细目滤芯下方的粗目滤芯、及一设于粗目滤芯下方的中空丝膜滤芯。

  说明书

  牙科医疗废水处理装置

  技术领域

  本实用新型是有关于一种牙科医疗废水处理装置设计,尤指可有效处理牙科医疗所产生的废水,以符合废水排放之标准,并可避免水资源的浪费,且使本实用新型达到降低噪音的功效者。

  背景技术

  按,一般自牙科诊所诊疗台排水管流出的废水,其中以牙齿充填物内所含的汞最具毒性,研究人员高度怀疑废水中易形成有甲基汞的反应,甲基汞一种具神经毒性的汞化合物,研究人员于专刊报告中发现,具有高浓度的甲基汞与废水中具有甲基化能力的细菌间有绝对的连结相关性。

  因此,如何有效且不造成污染以处理牙科医疗所产生的废水,即成为各牙科医疗院所的当务之急,然市面牙科医疗院所大多采用水式负压机,该水式负压机于注入水后会产生真空压力,借以将牙科医疗所产生的废水抽出并予以排放,但于抽取空气并排放废水时,会产生废水与空气混合的噪音,且水式负压机于使用运作时会大量消耗水资源,故目前市面上并无有效处理牙科医疗所产生废水的适合设备可供采用,导致于废水处理上一直无法符合环保相关的法令与规定。

  实用新型内容

  本实用新型的主要目的,在于可利用负压机构吸取牙科医疗所产生的废水,于进行过滤与杀菌后,先传输至沉淀机构,再经由沉淀机构进行过滤与分离,使废水中的粉尘与水完全分离后,其中的水最后经由沉淀机构排出,而部分处理后的废水则回收至负压机构重复利用,如此可有效处理牙科医疗所产生的废水,以符合废水排放的标准,并可避免水资源的浪费,且使本实用新型达到降低噪音的功效。

  为达上述目的,本实用新型一种牙科医疗废水处理装置,其包含有:一负压机构;以及一与负压机构连通之沉淀机构。

  于本实用新型一实施例中,该负压机构包括有一机箱、一设于机箱内的水冷式真空泵浦、一与水冷式真空泵浦对应的臭氧产生器、一连接水冷式真空泵浦与臭氧产生器的电控单元、一连接水冷式真空泵浦的负压调节阀、一连接负压调节阀的第一过滤器、一连接第一过滤器的入水管、及一连接水冷式真空泵浦的消音出水单元,而该机箱活动设有一封闭水冷式真空泵浦、臭氧产生器及电控单元的上盖。

  于本实用新型一实施例中,该沉淀机构包括有一容置单元、一连通消音出水单元与容置单元的传输管、一连通传输管且设于容置单元内的第二过滤器、一连通设于容置单元上方位置的出水管、一设于容置单元内且与水冷式真空泵浦连接的回水马达、及一活动设于容置单元顶面的上盖。

  于本实用新型的一实施例中,该容置单元内设有一中央隔板,使该容置单元内形成有第一净化区与第二净化区,且该第一净化区与第二净化区之间具有一沉淀区。

  于本实用新型的一实施例中,该容置单元的一侧面设有一活动门板。

  于本实用新型的一实施例中,该第二过滤器包括有一连通传输管的入水管、一与入水管连通的收集腔、一设于收集腔上方的出水格板、一设于出水格板下方的细目滤芯、一设于细目滤芯下方的粗目滤芯、及一设于粗目滤芯下方的中空丝膜滤芯。

  本实用新型的有益效果为:

  本实用新型可利用负压机构吸取牙科医疗所产生的废水,于进行过滤与杀菌后,先传输至收集腔,而收集腔内的废水再排入沉淀机构的第一净化区,使废水中的粉尘与水完全分离后即落沉于沉淀区内,最后再经由第二净化区净化后排出,同时回收部分处理后之废水供负压机构重复再利用,如此可有效处理牙科医疗所产生的废水,以符合废水排放的标准,并可避免水资源的浪费,且使本实用新型达到降低噪音的功效。
