申请日2015.02.13
公开(公告)日2015.08.05
IPC分类号C02F9/04
摘要
本实用新型提供一种污水处理用的粗滤装置，它包括有粗滤室、粗滤网、金属吸附筒、粗滤筒，其中，粗滤室底部下方设有垂直向上的搅拌电机，搅拌电机传动轴穿过粗滤室底板与搅拌叶轮连接，搅拌叶轮位于粗滤室内腔下部;粗滤室内腔上部套装有粗滤筒，粗滤筒顶部向外延伸搭装在粗滤室顶部，粗滤筒外壁与粗滤室内壁之间预留一定距离形成滤水通道，粗滤筒底部位于搅拌叶轮上方，粗滤筒内套装有金属吸附筒，金属吸附筒内设有粗滤网。本方案可以同时处理多种重金属、处理铊元素污染、在高盐条件下去除重金属、防止水处理过程中二次污染等多个难题，处理时间短，效率高。
权利要求书

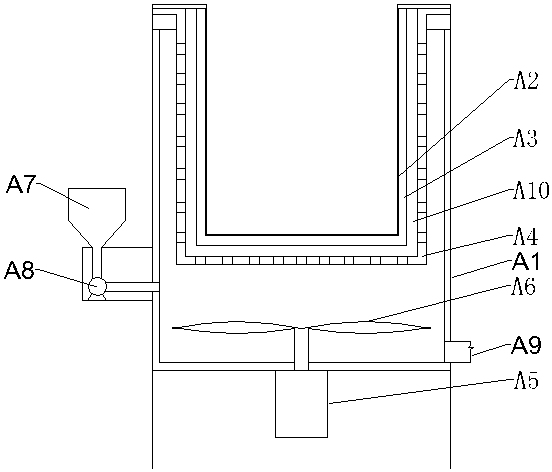

1.一种污水处理用的粗滤装置，其特征在于：它包括有粗滤室(A1)、粗滤网(A2)、金属吸附筒(A3)、粗滤筒(A4)，其中，粗滤室(A1)底部下方设有垂直向上的搅拌电机(A5)，搅拌电机(A5)传动轴穿过粗滤室(A1)底板与搅拌叶轮(A6)连接，搅拌叶轮(A6)位于粗滤室(A1)内腔下部;粗滤室(A1)内腔上部套装有粗滤筒(A4)，粗滤筒(A4)顶部向外延伸搭装在粗滤室(A1)顶部，粗滤筒(A4)外壁与粗滤室(A1)内壁之间预留一定距离形成滤水通道，粗滤筒(A4)底部位于搅拌叶轮(A6)上方，粗滤筒(A4)内套装有金属吸附筒(A3)，金属吸附筒(A3)内设有粗滤网(A2);粗滤室(A1)一侧外壁上设有添加剂料斗(A7)，添加剂料斗(A7)底部通过送料泵(A8)与粗滤室(A1)内腔连接;送料泵(A8)出口位于搅拌叶轮(A6)上方。
2.根据权利要求1所述的一种污水处理用的粗滤装置，其特征在于：粗滤室(A1)底部一侧设有粗滤出口(A9)。
3.根据权利要求1所述的一种污水处理用的粗滤装置，其特征在于：粗滤筒(A4)表面均布有滤孔。
4.根据权利要求1所述的一种污水处理用的粗滤装置，其特征在于：粗滤筒(A4)与金属吸附筒(A3)之间设有蜂巢纸过滤筒(A10)。
说明书
一种污水处理用的粗滤装置
技术领域
本实用新型涉及污水处理技术领域，尤其是指一种污水处理用的粗滤装置。
背景技术
随着现代社会的发展，含有重金属离子的污水产生量越来越大，由于重金属离子在自然条件下难于降解，其不仅会对水源、土壤等环境造成污染，而且通过食物链的富集作用还会最终进入人体，从而对人体健康造成危害，因此对含有重金属离子的污水进行处理显得尤为重要。现有的处理装置要么是进口设备，价格昂贵，维护困维，要么自制的简易处理装置处理效果差，依然给环境保护带来不利影响。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种污水处理用的结构简单，处理效率高的粗滤装置。
为实现上述目的，本实用新型所提供的技术方案为：一种污水处理用的粗滤装置，它包括有粗滤室、粗滤网、金属吸附筒、粗滤筒，其中，粗滤室底部下方设有垂直向上的搅拌电机，搅拌电机传动轴穿过粗滤室底板与搅拌叶轮连接，搅拌叶轮位于粗滤室内腔下部;粗滤室内腔上部套装有粗滤筒，粗滤筒顶部向外延伸搭装在粗滤室顶部，粗滤筒外壁与粗滤室内壁之间预留一定距离形成滤水通道，粗滤筒底部位于搅拌叶轮上方，粗滤筒内套装有金属吸附筒，金属吸附筒内设有粗滤网;粗滤室一侧外壁上设有添加剂料斗，添加剂料斗底部通过送料泵与粗滤室内腔连接;送料泵出口位于搅拌叶轮上方;粗滤室底部一侧设有粗滤出口。
所述的粗滤筒表面均布有滤孔。
所述的粗滤筒与金属吸附筒之间设有蜂巢纸过滤筒。
本实用新型在采用上述方案后，污水由粗滤室顶部进入，先通过粗滤网对大颗粒杂质进行过滤，小颗粒金属则通过金属吸附筒进行吸附，过滤后的水通过粗滤筒进入粗滤室底部，通过在添加剂料斗内添加辅助剂，再通过送料泵送入粗滤室，由搅拌电机带动搅拌叶轮进行搅拌，搅拌后的水由粗滤出口进入沉淀池进行沉淀及后序处理。本方案可以同时处理多种重金属、处理铊元素污染、在高盐条件下去除重金属、防止水处理过程中二次污染等多个难题，处理时间短，效率高。
