申请日2015.04.15
公开(公告)日2016.02.10
IPC分类号C02F9/04
摘要
本实用新型的带加药装置和絮凝气浮池的污水处理装置，涉及一种污水处理装置，是由加药混合器、污泥收集器、溶气罐和浮渣池构成，污水进入加药混合器与臭氧、双氧水、聚合氯化铝和聚丙烯酰胺混合，然后进入污泥收集器，悬浮物和浮渣经悬浮物管路、浮渣管路Ⅰ和浮渣管路Ⅱ进入浮渣池，本实用新型的加药混合器的端头设有臭氧射流器，其药液管路有特定的顺序，在与污水混合以后其絮凝效果和氧化效果都不会受到影响，加药混合器的内部为螺旋结构，使药液混合更加均匀;污泥收集器前端的蛇形管路结构，使药液与污水混合更加均匀，带压气体由气体释放器进入污泥收集器内，将污水中的有毒有害物质与细小的气泡吸附上浮，达到净化污水的目的。
权利要求书

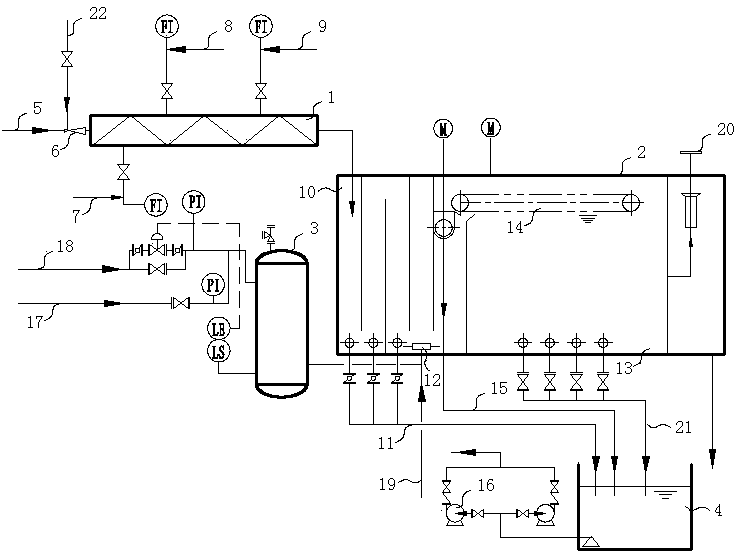

1.带加药装置和絮凝气浮池的污水处理装置，是由加药混合器(1)、污泥收集器(2)、溶气罐(3)和浮渣池(4)构成，其特征在于所述的加药混合器(1)的进液口连接污水管路(5)，加药混合器(1)的进液端设有臭氧射流器(6)，臭氧射流器(6)连接臭氧管路(22)，加药混合器(1)由进液到出液的方向，依次连接了双氧水管路(7)、聚合氯化铝管路(8)和聚丙烯酰胺管路(9)，加药混合器(1)的出液口与污泥收集器(2)的进液口管路连接，污泥收集器(2)内部的前端设有隔板(10)，隔板(10)交错固定于污泥收集器(2)的上壁和下壁，形成蛇形管路，蛇形管路的底部连接浮渣管路Ⅰ(11)，蛇形管路的出口处设有气体释放器(12)，污泥收集器(2)的腔室(13)内设有刮沫器(14)，刮沫器(14)的出口端连接悬浮物管路(15)，腔室(13)的底部设有浮渣管路Ⅱ(21)，所述的浮渣管路Ⅰ(11)、浮渣管路Ⅱ(21)和悬浮物管路(15)的末端均连接浮渣池(4)，浮渣池(4)的底部与浮渣水提升泵(16)管路连接，所述的溶气罐(3)分别连接进风管(17)和进水管(18)，溶气罐(3)的出液口与气体释放器(12)相连，气体释放器(12)还连接非净化风管路(19)。
2.如权利要求1所述的带加药装置和絮凝气浮池的污水处理装置，其特征在于所述的加药混合器(1)的内部为螺旋挡板结构。
3.如权利要求1所述的带加药装置和絮凝气浮池的污水处理装置，其特征在于所述的污泥收集器(2)内还设有水位调节器(20)。
4.如权利要求1所述的带加药装置和絮凝气浮池的污水处理装置，其特征在于浮渣池(4)的底部连接两个浮渣水提升泵(16)。
说明书
带加药装置和絮凝气浮池的污水处理装置
技术领域
本实用新型涉及一种污水处理装置，尤其涉及一种带加药装置和絮凝气浮池的污水处理装置。
背景技术
对于化肥、印染、食品、化工等企业，他们的生产污水是必须经过处理，才能够排放到自然环境中，目前的污水处理方法是在絮凝池内加入絮凝剂和强氧化剂，对污水中的有毒有害物质进行物理和化学处理，使排放水达到国家标准，而这些药剂添加顺序和药剂之间混合的效果不好，直接影响了后期的絮凝效果，而且絮凝剂和氧化剂进入絮凝池，这些药物与污水的混合效果不佳，也会导致污水处理不达标。
发明内容
本实用新型对于上述现有技术的不足，提供了一种带加药装置和絮凝气浮池的污水处理装置。
本实用新型的带加药装置和絮凝气浮池的污水处理装置，是由加药混合器、污泥收集器、溶气罐和浮渣池构成，所述的加药混合器的进液口连接污水管路，加药混合器的进液端设有臭氧射流器，臭氧射流器连接臭氧管路，加药混合器由进液到出液的方向，依次连接了双氧水管路、聚合氯化铝管路和聚丙烯酰胺管路，加药混合器的出液口与污泥收集器的进液口管路连接，污泥收集器内部的前端设有隔板，隔板交错固定于污泥收集器的上壁和下壁，形成蛇形管路，蛇形管路的底部连接浮渣管路Ⅰ，蛇形管路的出口处设有气体释放器，污泥收集器的腔室内设有刮沫器，刮沫器的出口端连接悬浮物管路，腔室的底部设有浮渣管路Ⅱ，所述的浮渣管路Ⅰ、浮渣管路Ⅱ和悬浮物管路的末端均连接浮渣池，浮渣池的底部与浮渣水提升泵管路连接，所述的溶气罐分别连接进风管和进水管，溶气罐的出液口与气体释放器相连，气体释放器还连接非净化风管路。
作为本实用新型的进一步改进，所述的加药混合器的内部为螺旋挡板结构。
作为本实用新型的进一步改进，所述的污泥收集器内还设有水位调节器。
作为本实用新型的进一步改进，所述的浮渣池的底部连接两个浮渣水提升泵。
本实用新型的带加药装置和絮凝气浮池的污水处理装置，其加药混合器的端头设有臭氧射流器，其药液管路的先后顺序，由各个药液的物理化学性质而定，即使在混合以后其絮凝效果和氧化效果都不会受到影响，加药混合器的内部为螺旋结构，使药液混合更加均匀;污泥收集器前端的蛇形管路结构，使药液与污水混合更加均匀，带压气体由气体释放器进入污泥收集器内，将污水中的有毒有害物质与细小的气泡吸附上浮，并有刮沫器去除掉，达到净化污水的目的。
