申请日2015.01.21
公开(公告)日2015.07.29
IPC分类号C02F9/04
摘要
本实用新型公开了一种集成式污水过滤箱体，包括动力箱、纳滤箱、箱体、加强筋、固定架、循环泵、阻垢剂泵、药液泵、串联管道、并联管道、纳滤膜组、纳滤膜段、纳滤膜套、控制器、滚轮;所述动力箱与纳滤箱左右设有滚轮，所述动力箱与所述纳滤箱之间通过管道、电磁阀、单向阀连通;所述动力箱包括箱体、加强筋、固定架;所述动力箱内部通过固定架设置有循环泵、阻垢剂泵、药液泵;所述动力箱内分隔设置有缓冲水池、药液池、阻垢剂池;所述纳滤箱内设有纳滤膜组、纳滤膜段和纳滤膜套;动力箱的循环口与纳滤箱的进液口、动力箱的回流口与纳滤箱的出液口管道连通;本新型模块化集成式箱体，结构简单、操作方便、配置灵活，纳滤膜过滤效果好。
权利要求书

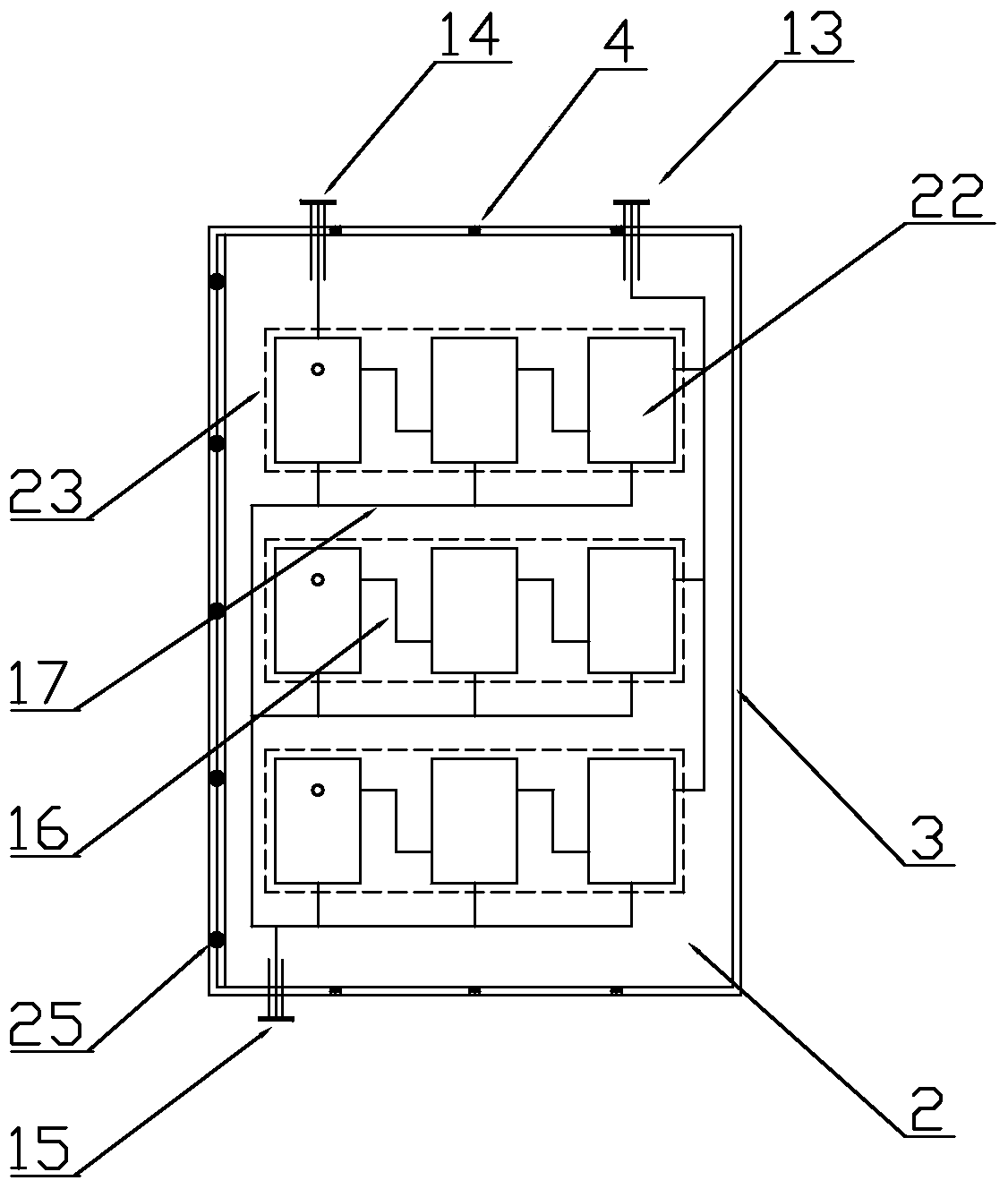

1.一种集成式 污水过滤箱体，其特征在于，包括动力箱、纳滤箱、箱 体、加强筋、固定架、循环泵、阻垢剂泵、药液泵、进水口、循环口、排 污口、回流口、进液口、出液口、产水口、串联管道、并联管道、缓冲水 池、药液池、阻垢剂池、纳滤膜组、纳滤膜段、纳滤膜套、控制器、滚轮、 保安过滤器;所述集成式污水过滤单元由相同外型尺寸的动力箱和纳滤箱 组成，所述动力箱与纳滤箱装配在集成式框架上，所述动力箱与纳滤箱采 用上下配置，所述动力箱配置于所述纳滤箱下方，所述动力箱和纳滤箱左 右面为集成面，前后面为操作面，所述左右集成面下边对称设置有滑道和 多个滚轮，所述滑道和滚轮与集成式框架匹配设置;所述动力箱与所述纳 滤箱之间通过管道、电磁阀、单向阀连通;所述动力箱由金属材料或者工 程塑料焊接制造，包括箱体、加强筋、固定架;所述动力箱内部通过固定 架设置有循环泵、阻垢剂泵、药液泵、保安过滤器;所述保安过滤器通过 管道装配在进水口上，所述动力箱内分隔设置有缓冲水池、药液池、阻垢 剂池和控制器，所述控制器与循环泵、阻垢剂泵、药液泵、电磁阀、单向 阀、电源电气信号连接;所述动力箱后操作面上设置有进水口、循环口、 排污口、回流口，所述前操作面内设置有控制器;所述纳滤箱内通过固定 架设置有多个纳滤膜组，多个所述纳滤膜组构成纳滤膜段，多个纳滤膜段 构成纳滤膜套;所述纳滤膜套设置有多个，所述纳滤膜组内的纳滤膜组件 进液口、回流口、出液口分别通过并联管道以并联方式相互连通;所述纳 滤膜段之间的进液口与回流口分别通过串联管道以串联方式连通;所述纳 滤膜套之间的进液口、回流口、出液口分别通过管道以并联方式连通，所 述出液口与所述纳滤箱的产水口连通;所述纳滤箱后操作面上设置有进液 口和出液口，所述纳滤箱前操作面上设置有产水口，所述纳滤箱进液口和 出液口与对应的所述并联管道连通，所述动力箱后操作面上的循环口与纳 滤箱后操作面的进液口通过管道连通，所述动力箱后操作面上的回流口与 所述纳滤箱后操作面上的出液口通过管道连通。
2.根据权利要求1所述的一种集成式污水过滤箱体，其特征在于，所 述动力箱上的进水口通过管道、保安过滤器、电磁阀与缓冲水池连通，所 述缓冲水池与所述循环泵进口连通，所述药液池通过管道、电磁阀与药液 泵进口连通，所述药液泵出口通过管道连通于保安过滤器进口管道上;所 述阻垢剂池通过管道、电磁场阀与阻垢剂泵连通，所述阻垢剂泵出口通过 管道连通于保安过滤器进口管道上;所述缓冲水池通过管道、电磁阀与药 液池、阻垢剂池连通;所述动力箱的回流口与纳滤箱的出液口通过管道连 通，所述动力箱的回流口内部分为二路管道，一路通过电磁阀与排污口连 通，另一路通过单向阀与循环泵进口连通。
3.根据权利要求1所述的一种集成式污水过滤箱体，其特征在于，所 述箱体为密封双层结构，所述双层结构内部焊接固定设置有多组加强筋; 所述滚轮左右对称至少设置有3对。
4.根据权利要求1所述的一种集成式污水过滤箱体，其特征在于，所 述纳滤模组、纳滤膜段、纳滤膜套可采用反渗透膜组、反渗透膜段、反渗 透膜套替代。
说明书
一种集成式污水过滤箱体
技术领域
本实用新型涉及一种集成污水处理技术设备领域，特别涉及一种集成 式污水过滤箱体。
背景技术
近年来中国年均排污水约数百亿吨以上，然而经过处理后排放的仅仅 占到总量的20%左右，各大水源地均不同程度的遭到污染，造成水环境日 趋恶化。节约水资源、强化污水深度治理、达标排放、循环回用是水资源 的大势所趋。国内污水处理技术伴随着社会的需求在不断发展、改善和提 高，其中膜分离技术应该是最好的处理分离手段，但现有技术中，膜分离 的污水处理装置，由于占地面积大、移动笨重、设备投资高、实际运营技 术含量高等缺陷，一直未能被广泛使用，只有部分发达城市的大型企业才 有所配置，而众多的污染企业规模小、分布散、发展水平差，无力装配先 进的膜分离污水处理设备，特别是集成化的模块式膜处理装置更是缺少。
针对目前中小企业对模块化的集成式膜处理装置的需要，研发一种模 块化膜分离过滤装备，大力推广先进的污水处理技术设备，是非常重要的。
实用新型内容
为解决上述技术问题，本实用新型提供了一种集成式污水过滤箱体， 针对现有技术中的不足，设计模块化的箱体，采用集成式结构，使用动力 箱和枘滤箱标准化设计，联体式对超滤出水进行纳滤膜分离与过滤处理， 结构简单、操作方便、配置灵活，为中小企业使用和配置模块化的膜过滤 设备提供了新的选择。
为达到上述目的，本实用新型的技术方案如下：一种集成式污水过滤 箱体，包括动力箱、纳滤箱、箱体、加强筋、固定架、循环泵、阻垢剂泵、 药液泵、进水口、循环口、排污口、回流口、进液口、出液口、产水口、 串联管道、并联管道、缓冲水池、药液池、阻垢剂池、纳滤膜组、纳滤膜 段、纳滤膜套、控制器、滚轮、保安过滤器，其特征在于：
所述集成式污水过滤单元由相同外型尺寸的动力箱和纳滤箱组成，所 述动力箱与纳滤箱装配在集成式框架上，所述动力箱与纳滤箱采用上下配 置，所述动力箱配置于所述纳滤箱下方，所述动力箱和纳滤箱左右面为集 成面，前后面为操作面，所述左右集成面下边对称设置有滑道和多个滚轮， 所述滑道和滚轮与集成式框架匹配设置;所述动力箱与所述纳滤箱之间通 过管道、电磁阀、单向阀连通;所述动力箱由金属材料或者工程塑料焊接 制造，包括箱体、加强筋、固定架;所述动力箱内部通过固定架设置有循 环泵、阻垢剂泵、药液泵、保安过滤器;所述保安过滤器通过管道装配在 进水口上，所述动力箱内分隔设置有缓冲水池、药液池、阻垢剂池和控制 器，所述控制器与循环泵、阻垢剂泵、药液泵、电磁阀、单向阀、电源电 气信号连接;所述动力箱后操作面上设置有进水口、循环口、排污口、回 流口，所述前操作面内设置有控制器;所述纳滤箱内通过固定架设置有多 个纳滤膜组，多个所述纳滤膜组构成纳滤膜段，多个纳滤膜段构成纳滤膜 套;所述纳滤膜套设置有多个，所述纳滤膜组内的纳滤膜组件进液口、回 流口、出液口分别通过并联管道以并联方式相互连通;所述纳滤膜段之间 的进液口与回流口分别通过串联管道以串联方式连通;所述纳滤膜套之间 的进液口、回流口、出液口分别通过管道以并联方式连通，所述出液口与 所述纳滤箱的产水口连通;所述纳滤箱后操作面上设置有进液口和出液口， 所述纳滤箱前操作面上设置有产水口，所述纳滤箱进液口和出液口与对应 的所述并联管道连通，所述动力箱后操作面上的循环口与纳滤箱后操作面 的进液口通过管道连通，所述动力箱后操作面上的回流口与所述纳滤箱后 操作面上的出液口通过管道连通。
所述动力箱上的进水口通过管道、保安过滤器、电磁阀与缓冲水池连 通，所述缓冲水池与所述循环泵进口连通，所述药液池通过管道、电磁阀 与药液泵进口连通，所述药液泵出口通过管道连通于保安过滤器进口管道 上;所述阻垢剂池通过管道、电磁场阀与阻垢剂泵连通，所述阻垢剂泵出 口通过管道连通于保安过滤器进口管道上;所述缓冲水池通过管道、电磁 阀与药液池、阻垢剂池连通;所述动力箱的回流口与纳滤箱的出液口通过 管道连通，所述动力箱的回流口内部分为二路管道，一路通过电磁阀与排 污口连通，另一路通过单向阀与循环泵进口连通。
所述箱体为密封双层结构，所述双层结构内部焊接固定设置有多组加 强筋。所述滚轮左右对称至少设置有3对。
所述纳滤模组、纳滤膜段、纳滤膜套也可以采用反渗透膜组、反渗透 膜段、反渗透膜套替代，其对污水的处理效果相同。
本新型工作原理为：集成式污水过滤箱体的运转分为纳滤模式和正向 冲洗模式二种，所述纳滤模式为：在控制器控制下，动力箱上进水口的污 水通过保安过滤器，进入到缓冲水池，经由循环泵出口、循环口输送到纳 滤箱上进液口，经由进液并联管道分别进入到纳滤膜组中过滤，污水在所 述纳滤膜组中过滤后，一部分经过纳滤膜组上的出口回流到并联管道中， 另一部分为纳滤产水，经过纳滤出液管道送出;所述纳滤膜段之间通过串 联方式对污水进行分段纳滤，前一段纳滤膜段的回流口连接到下一段纳滤 膜段的进液口，依次连接，各个纳滤膜段的出液口则以并联方式连接到段 内产水口中;多个纳滤膜段构成纳滤膜套，多个纳滤膜套之间的回流口通 过管道并联到所述纳滤箱的出液口上;各个纳滤膜套上的产水口通过并联 管道连接在所述纳滤箱的产水口上;所述纳滤箱上的出液口送到所述动力 箱的回流口，所述回流口内部一路经排污口排放，另一路经单向阀回流到 所述循环泵进口，构成污水纳滤膜过滤循环，至此完成污水的纳滤模式运 转过程;所述正向冲洗模式为：在控制器控制下，通过由阻垢剂泵从阻垢 剂池取阻垢剂，由药液泵从药液池取药，经循环泵混合，经由循环口、进 液口送入所述纳滤膜组、纳滤膜段、纳滤膜套中，从正向对纳滤膜组、纳 滤膜段、纳滤膜套进行冲洗，经过出液口、回流口进行循环冲洗，最后由 排污口对冲洗水排放，至此完成对纳滤膜组、纳滤膜段、纳滤膜套的正向 冲洗模式运转过程。
通过上述技术方案，本实用新型技术方案的有益效果是：设计模块化 的集成式箱体，使用动力箱和纳滤箱独立的标准化设计结构，联体式对超 滤出水进行纳滤膜分离与过滤处理，结构简单、操作方便、配置灵活，为 中小企业使用和配置模块化的膜过滤设备提供了新的选择。
