申请日2014.12.29
公开(公告)日2015.07.29
IPC分类号C02F1/00
摘要
一种水处理设备浓水回收装置，主要包括：生活污水池、DN110PVC管道、化学水处理车间;在化学水处理车间浓水外排管道出口处加装DN110PVC管道，引浓水至生活污水池中，然后从化学水处理车间外封堵住去往排水沟浓水，使浓水直接流入生活污水池中，再通过生活污水池内提升泵提升抬高水位，浓水提到某一高度后按重力流方向使其成为自动运行方式，将浓水用作绿化喷淋水，本实用新型实现资源重复利用，改善生态环境，实现水生态的良性循环，化学浓水回收装置无论是经济效益，还是社会效益都是非常显著。

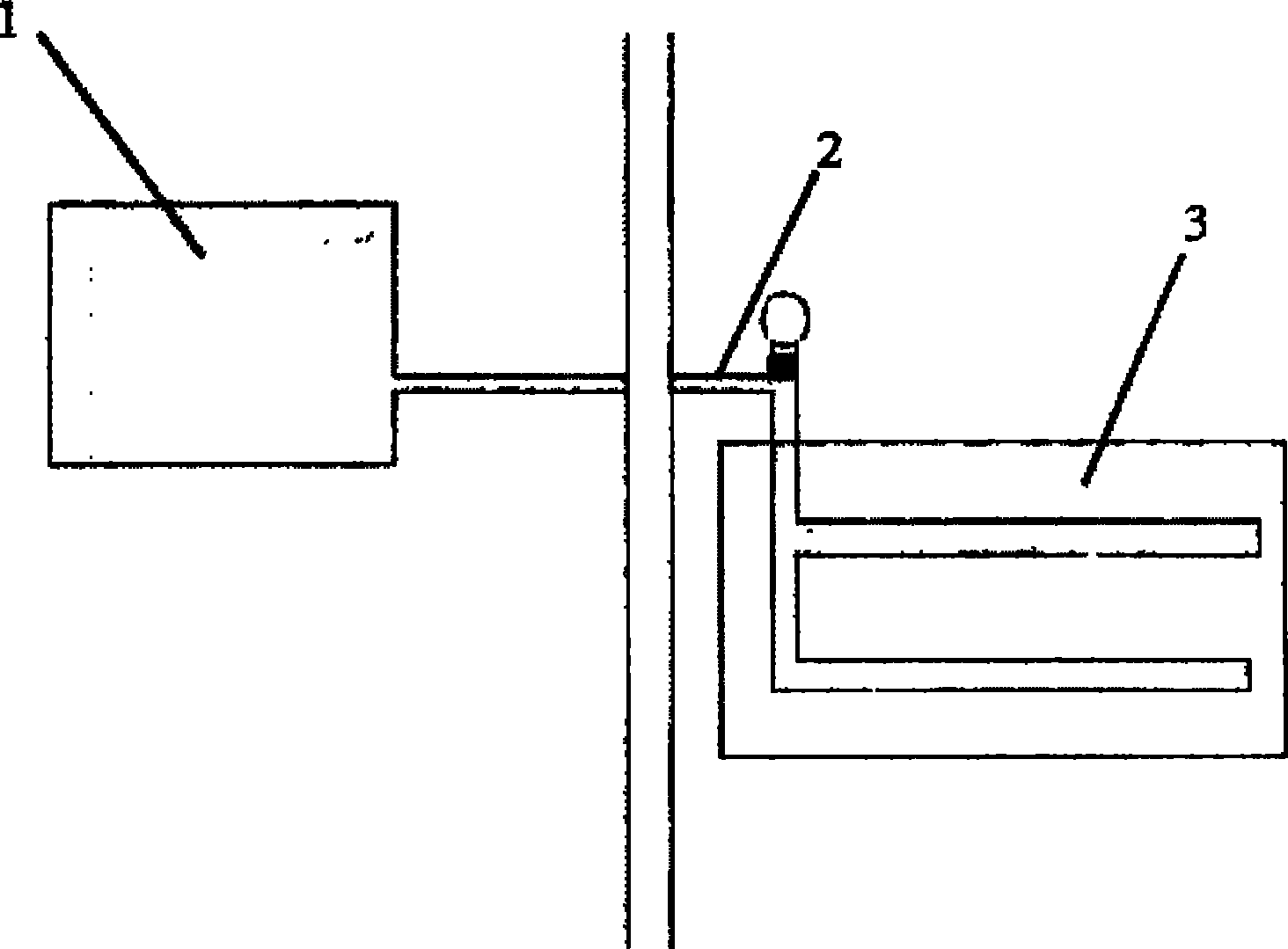

摘要附图
权利要求书
1.一种水处理设备浓水回收装置，其特征在于组成结构为：生活污水池，DN110PVC管道，化学水处理车间;所述化学水处理车间浓水外排管道出口处加装DN110PVC管道，引浓水至生活污水池中，然后从化学水处理车间外封堵住去往排水沟浓水，使浓水直接流入生活污水池中，再通过生活污水池内提升泵提升抬高水位，浓水提到某一高度后按重力流方向使其成为自动运行方式，将浓水用作绿化喷淋水。
2.根据权利要求1所述的一种水处理设备浓水回收装置，其特征在于：所述生活污水池内设置提升泵。
3.根据权利要求1所述的一种水处理设备浓水回收装置，其特征在于：所述DN110PVC管道在化学浓水外排管道出口处加装。
说明书
一种水处理设备浓水回收装置
技术领域
本技术实用于水处理系统领域，主要为解决水处理设备浓水零排放问题， 具体涉及一种水处理设备浓水回收装置。
背景技术
水处理是我国最需要解决问题，大量的工业生产制造过程中，会导致大量 的水体的污染，浓水是水处理设备应用集成膜法水处理工艺进行纯水制备时产 生的伴生水，由于是原水的浓缩，离子的浓度较高，所以称为浓水，这些浓水 排放造成生态环境的恶化，水资源浪费，根据排放浓水收费标准，增加了工业 排放浓水的成本。
现阶段化学超滤浓水单套浓水的排放量为1.5t/h，每日运行时间约为8h， 两套超滤共排放浓水为24t，一级反渗透浓水排放量为1t/h，每日运行时间约 为8小时，两套反渗透浓水排放量为16t，每日浓水排放量过低，大量浓水无法 排出。
实用新型内容
本实用新型所解决的技术问题在于浓水回收技改装置，以解决上述背景技 术中提出的问题。
本实用新型具体包括：生活污水池、DN110PVC管道、化学水处理车间;化 学水处理车间外封堵住去往排水沟浓水，使浓水直接流入生活污水池中，再通 过生活污水池内提升泵把浓水用作绿化喷淋水，实现资源重复利用。
所述DN110PVC管道是在化学浓水外排管道出口处加装，作用为引浓水至生 活污水池中。
所述提升泵作用提升抬高水位，浓水提到某一高度后按重力流方向使其成 为自动运行方式。
本实用新型利用一种水处理设备浓水回收装置实现资源重复利用，改善生 态环境，实现水生态的良性循环，化学浓水回收技改无论是经济效益，还是社 会效益都是非常显著。
