申请日2014.12.29
公开(公告)日2015.07.08
IPC分类号B01D36/00; B01D35/12
摘要
本实用新型涉及污水处理技术领域，具体涉及一种便于清洗的废水预处理装置。其包括第一过滤器和第二过滤器，第一过滤器和第二过滤器的进水端分别通过第一闸阀和第二闸阀与进水管道连接，第一过滤器和第二过滤器的出水端分别通过第一止回阀和第二止回阀与出水管道连接;第一过滤器和第二过滤器的构造相同且均包括装置本体，装置本体包括依次承插连接的进水部、第一过滤部、第二过滤部和出水部;进水部用于接入待处理污水，出水部用于排出过滤后的待处理污水，第一过滤部和第二过滤部的内部分别设有第一滤网和第二滤网。本实用新型的第一过滤器和第二过滤器能够较佳地被反冲洗。

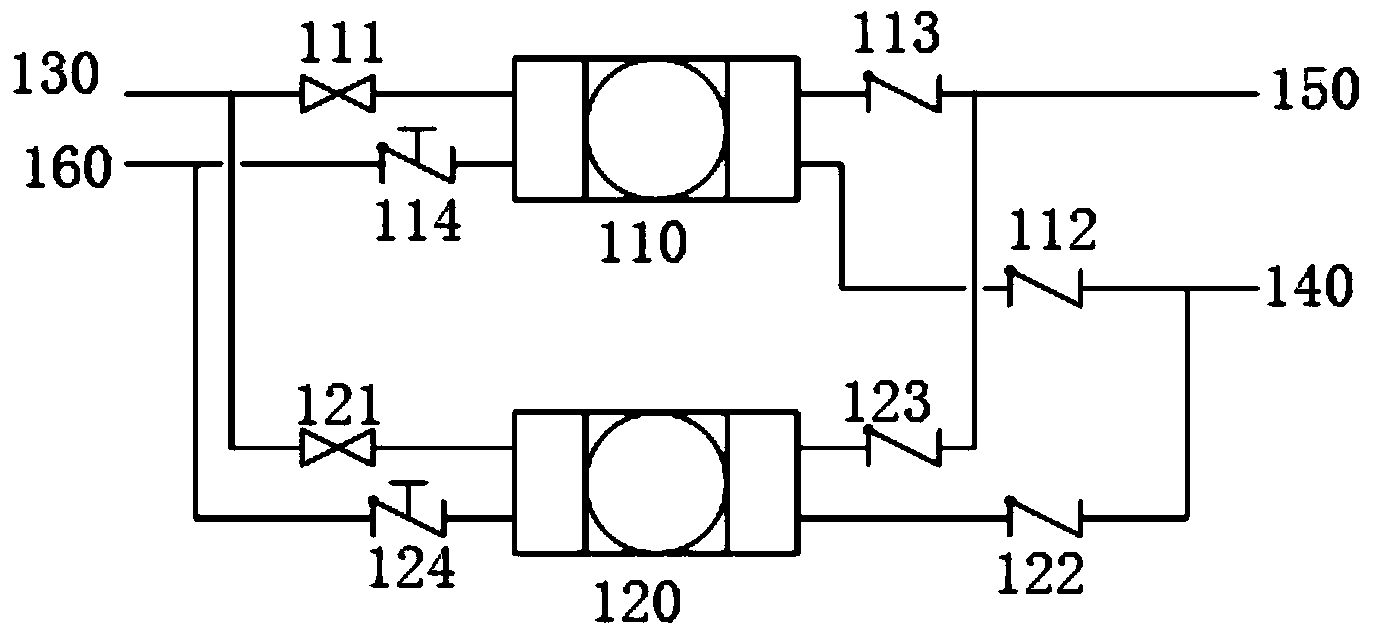

摘要附图
权利要求书
1.便于清洗的废水预处理装置，其特征在于：包括第一过滤器(110)和第二过滤器(120)，第一过滤器(110)和第二过滤器(120)的进水端分别通过第一闸阀(111)和第二闸阀(121)与进水管道(130)连接，第一过滤器(110)和第二过滤器(120)的出水端分别通过第一止回阀(112)和第二止回阀(122)与出水管道(140)连接;第一过滤器(110)和第二过滤器(120)的构造相同且均包括装置本体(200)，装置本体(200)包括依次承插连接的进水部(210)、第一过滤部(220)、第二过滤部(230)和出水部(240);进水部(210)用于接入待处理污水，出水部(240)用于排出过滤后的待处理污水，第一过滤部(220)和第二过滤部(230)的内部分别设有第一滤网(310)和第二滤网(320)。
2.根据权利要求1所述的便于清洗的废水预处理装置，其特征在于：第一过滤器(110)和第二过滤器(120)的出水端还分别通过第三止回阀(113)和第四止回阀(123)与一反冲洗进水管(150)连接，第一过滤器(110)和第二过滤器(120)的进水端分别通过第一截止止回阀(114)和第二截止止回阀(124)与一反冲洗出水管(160)连接。
3.根据权利要求2所述的便于清洗的废水预处理装置，其特征在于：进水部(210)上构造有第一承口部(211)，第一过滤部(220)一端构造成用于与第一承口部(211)配合的第一插口部(221)、另一端构造有第二承口部(222)，第二过滤部(230)一端构造成用于与第二承口部(222)配合的第二插口部(231)、另一端构造成第三插口部(232)，出水部(240)上构造有用于与第三插口部(232)配合的第三承口部(241)。
4.根据权利要求3所述的便于清洗的废水预处理装置，其特征在于：第一承口部(211)的侧壁构造有第一滑槽(212)，第一插口部(221)构造有沿径向伸出第一滑槽(212)的第一把手(223)，第一把手(223)用于带动第一过滤部(220)在第一滑槽(212)限制出的弧度上转动。
5.根据权利要求4所述的便于清洗的废水预处理装置，其特征在于：第二承口部(222)的侧壁构造有第二滑槽(224)，第二插口部(231)构造有沿径 向伸出第二滑槽(224)的第二把手(233)，第二把手(233)用于带动第二过滤部(230)在第二滑槽(224)限制出的弧度上转动。
6.根据权利要求5所述的便于清洗的废水预处理装置，其特征在于：第一插口部(221)的外壁设有一周第一密封圈(331)，第二插口部(231)的外壁设有一周第二密封圈(332)，第三插口部(232)的外壁设有一周第三密封圈(333)。
说明书
便于清洗的废水预处理装置
技术领域
本发明涉及污水处理技术领域，具体地说，涉及一种便于清洗的废水预处 理装置。
背景技术
水的污染有两类：一类是自然污染;另一类是人为污染。当前对水体危害 较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物 理性污染和生物性污染三大类。污染物主要有：(1)未经处理而排放的工业废 水;(2)未经处理而排放的生活污水;(3)大量使用化肥、农药、除草剂的农 田污水;(4)堆放在河边的工业废弃物和生活垃圾;(5)水土流失;(6)矿山 污水。为使污水达到排水某一水体或再次使用的水质要求，并对其进行净化的 过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景 观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
在污水处理中，通常需要首先对污水进行预处理，预处理通常采用粗效过 滤器，主要是为了除去污水中的固体或大颗粒杂质，从而便于对污水的后续处 理。现有用于污水预处理的过滤器，普遍存在不便于清理的问题，这就导致了 现有用于污水预处理的过滤器不能够长期、稳定且持续的工作。另外，现有的 过滤器内过滤网的有效过滤网孔大小不可调，这就导致现有用于污水预处理的 过滤器适用性差，不能根据污水的污染情况进行实时的调整。
发明内容
为了能够克服现有技术的某种或某些缺陷，本发明提供了一种废水预处理 装置。
根据本发明的废水预处理装置，其包括第一过滤器和第二过滤器，第一过 滤器和第二过滤器的进水端分别通过第一闸阀和第二闸阀与进水管道连接，第 一过滤器和第二过滤器的出水端分别通过第一止回阀和第二止回阀与出水管道 连接;第一过滤器和第二过滤器的出水端还分别通过第三止回阀和第四止回阀 与一反冲洗进水管连接，第一过滤器和第二过滤器的进水端分别通过第一截止 止回阀和第二截止止回阀与一反冲洗出水管连接。
本发明的废水预处理装置中，其能够包括两个并行设置的第一过滤器和第 二过滤器，通过控制第一闸阀和第二闸阀的状态，能够设定第一过滤器和第二 过滤器能够单独运作或者同时运作，这就使得本发明的废水预处理装置能够根 据废水排量进行实时的调整，从而达到较佳过滤效果。另外，由于第一过滤器 和第二过滤器能够相对独立的运作，这就极大的方便了对本发明的废水预处理 装置中的第一过滤器和第二过滤器进行逐个清理、维护。
本发明的废水预处理装置中，第一过滤器和第二过滤器上还均能够连接有 反冲洗管道，这使得，通过不同阀门间的配合，本发明的废水预处理装置能够 实现一边进行反冲洗操作一边进行过滤操作，从而大大增加了本发明的废水预 处理装置的可持续工作性能。
作为优选，第一过滤器和第二过滤器均为粗效过滤器。
作为优选，任意连接点处均采用法兰连接。
本发明的废水预处理装置的任意连接点处均采用法兰连接，这使得本发明 的废水预处理装置能够便于拆装。
为了能够克服现有技术的某种或某些缺陷，本发明还提供了一种用于水处 理的过滤装置。
根据本发明的用于水处理的过滤装置，其包括装置本体，装置本体包括：
进水部，其一端用于接入待处理污水，其另一端构造有第一承口部;
第一过滤部，其一端构造成用于与第一承口部配合的第一插口部，其另一 端构造有第二承口部，其内部设有第一滤网;
第二过滤部，其一端构造成用于与第二承口部配合的第二插口部，其另一 端构造成第三插口部，其内部设有第二滤网;以及
出水部，其一端构造成用于与第三插口部配合的第三承口部，其另一端用 于排出过滤后的待处理污水。
本发明的用于水处理的过滤装置中，其第一过滤部和第二过滤部能够可拆 卸的设置进水部与出水部之间，从而使得第一过滤部和第二过滤部能够便于拆 卸清理。另外，第一过滤部内部设有第一滤网，第二过滤部内部设有第二滤网， 这使得，通过第一过滤部和第二过滤部的配合能够较佳地对待处理污水进行预 处理。
本发明的用于水处理的过滤装置的一个较佳实施例中，第一过滤部和第二 过滤部构造成能够转动，这使得，通过改变第一滤网和第二滤网间的相位差， 能够实现调节有效过滤网孔的大小，从而使得其能够适用于处理多种粒径不同 的固体杂质。
作为优选，第一承口部的侧壁构造有第一滑槽，第一插口部构造有沿径向 伸出第一滑槽的第一把手，第一把手用于带动第一过滤部在第一滑槽限制出的 弧度上转动。
本发明的用于水处理的过滤装置中，第一把手能够用于带动第一过滤部在 第一滑槽限制出的弧度上转动，第一把手的存在大大的方便了对第一过滤部进 行调节。
作为优选，第二承口部的侧壁构造有第二滑槽，第二插口部构造有沿径向 伸出第二滑槽的第二把手，第二把手用于带动第二过滤部在第二滑槽限制出的 弧度上转动。
本发明的用于水处理的过滤装置中，第二把手用于带动第二过滤部在第二 滑槽限制出的弧度上转动，第二把手的存在大大的方便了对第二过滤部进行调 节。
作为优选，第一插口部的外壁设有一周第一密封圈。
本发明的用于水处理的过滤装置中，第一插口部的外壁设有一周第一密封 圈，这使得出水部与第一过滤部间能够具备较佳地密封性，避免污水侧漏。
作为优选，第二插口部的外壁设有一周第二密封圈。
本发明的用于水处理的过滤装置中，第二插口部的外壁设有一周第二密封 圈，这使得第一过滤部与第二过滤部间能够具备较佳地密封性，避免污水侧漏。
作为优选，第三插口部的外壁设有一周第三密封圈。
本发明的用于水处理的过滤装置中，第三插口部的外壁设有一周第三密封 圈，这使得第二过滤部与出水部间能够具备较佳地密封性，避免污水侧漏。
为了能够克服现有技术的某种或某些缺陷，本发明还提供了一种便于清洗 的废水预处理装置。
根据本发明的便于清洗的废水预处理装置，其包括第一过滤器和第二过滤 器，第一过滤器和第二过滤器的进水端分别通过第一闸阀和第二闸阀与进水管 道连接，第一过滤器和第二过滤器的出水端分别通过第一止回阀和第二止回阀 与出水管道连接;第一过滤器和第二过滤器的构造相同且均包括装置本体，装 置本体包括依次承插连接的进水部、第一过滤部、第二过滤部和出水部;进水 部用于接入待处理污水，出水部用于排出过滤后的待处理污水，第一过滤部和 第二过滤部的内部分别设有第一滤网和第二滤网。
本发明的便于清洗的废水预处理装置中，其能够包括两个并行设置的第一 过滤器和第二过滤器，通过控制第一闸阀和第二闸阀的状态，能够设定第一过 滤器和第二过滤器能够单独运作或者同时运作，这就使得能够根据废水排量进 行工作状态的实时的调整，从而达到较佳过滤效果。另外，由于第一过滤器和 第二过滤器能够相对独立的运作，这就极大的方便了对第一过滤器和第二过滤 器进行逐个清理、维护。
另外，本发明的便于清洗的废水预处理装置中，装置本体的第一过滤部和 第二过滤部能够可拆卸的设置进水部与出水部之间，从而使得第一过滤部和第 二过滤部能够便于拆卸清理。另外，第一过滤部内部设有第一滤网，第二过滤 部内部设有第二滤网，这使得，通过第一过滤部和第二过滤部的配合能够较佳 地对待处理污水进行预处理。
作为优选，第一过滤器和第二过滤器的出水端还分别通过第三止回阀和第 四止回阀与一反冲洗进水管连接，第一过滤器和第二过滤器的进水端分别通过 第一截止止回阀和第二截止止回阀与一反冲洗出水管连接。
本发明的便于清洗的废水预处理装置中，第一过滤器和第二过滤器上还均 能够连接有反冲洗管道，这使得，通过不同阀门间的配合，能够实现一边进行 反冲洗操作一边进行过滤操作，从而大大增加了本发明的便于清洗的废水预处 理装置的可持续工作性能。
作为优选，进水部上构造有第一承口部，第一过滤部一端构造成用于与第 一承口部配合的第一插口部另一端构造有第二承口部，第二过滤部一端构造成 用于与第二承口部配合的第二插口部另一端构造成第三插口部，出水部上构造 有用于与第三插口部配合的第三承口部。
作为优选，第一承口部的侧壁构造有第一滑槽，第一插口部构造有沿径向 伸出第一滑槽的第一把手，第一把手用于带动第一过滤部在第一滑槽限制出的 弧度上转动。
作为优选，第二承口部的侧壁构造有第二滑槽，第二插口部构造有沿径向 伸出第二滑槽的第二把手，第二把手用于带动第二过滤部在第二滑槽限制出的 弧度上转动。
作为优选，第一插口部的外壁设有一周第一密封圈，第二插口部的外壁设 有一周第二密封圈，第三插口部的外壁设有一周第三密封圈。
本发明的便于清洗的废水预处理装置的一个优选实施例中，其第一过滤器 和第二过滤器均采用本发明中提供的用于水处理的过滤装置，这使得，当第一 过滤器或第二过滤器处于过滤状态时，能够调节第一过滤部和第二过滤部，使 得第一滤网和第二滤网构成适合于待处理废水的有效过滤孔眼，从而达到较佳 的过滤效果;当第一过滤器或第二过滤器处于反冲洗状态时，能够调节第一过 滤部和第二过滤部，使得第一滤网和第二滤网重合，从而能够达到较佳地反冲 洗效果。
