申请日2014.12.29
公开(公告)日2015.07.08
IPC分类号C02F1/04
摘要
本实用新型涉及各行业中含盐含有机物废水处理的技术领域，适用于含盐含有机物废水浓缩结晶的MVR蒸发结晶器，包括效体，效体包含蒸发器主体，蒸发器主体包含加热器、分离室或结晶室;效体有五个，第一效体、第二效体组成双效蒸发器，第三效体为单效蒸发器，第四效体为单效蒸发结晶器，第五效体为单效蒸发结晶器;第一效体的分离室出口与第二效体的加热器的加热进口相连，第二、三、四、五效体的分离室或结晶室的出口与一机械压缩机进口相连，机械压缩机出口与第一、三、四、五效体的加热器的加热进口相连。本实用新型运行时对不同浓度及不同沸点升的废水的浓缩蒸发及结晶采用了不同的运行工作条件。

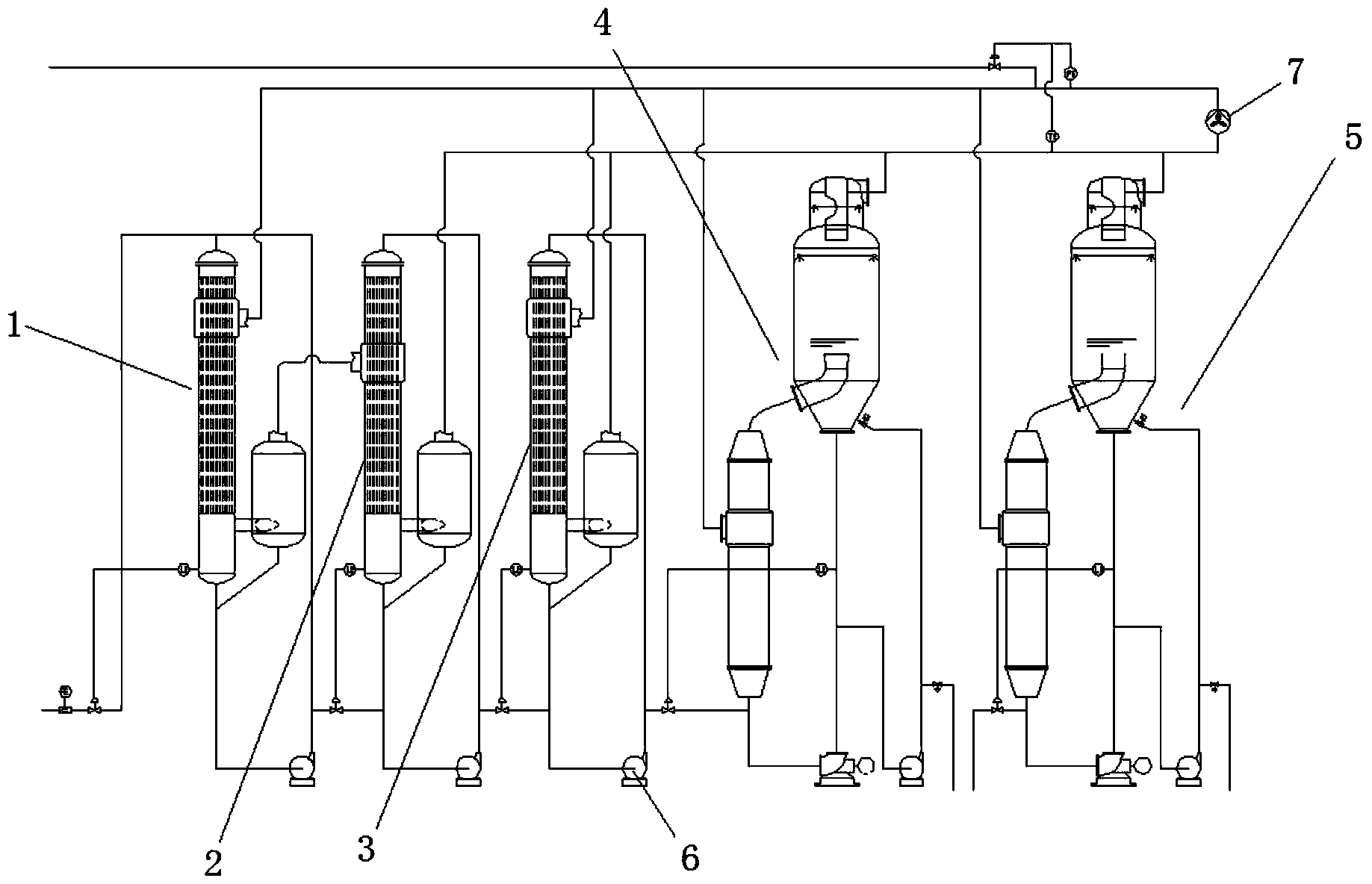

摘要附图
权利要求书
1.适用于含盐含有机物废水浓缩结晶的MVR蒸发结晶器，包括效体， 所述效体包含蒸发器主体，所述蒸发器主体包含加热器、与所述加热器相连 的分离室或结晶室;
其特征在于，效体有五个，分别是第一效体、第二效体、第三效体、第 四效体、第五效体;所述第一效体、第二效体组成双效蒸发器，所述第三效 体为单效蒸发器，所述第四效体为单效蒸发结晶器，所述第五效体为单效蒸 发结晶器;
所述第一效体的分离室出口与所述第二效体的加热器的加热进口相连， 所述第二、三、四、五效体的分离室或结晶室的出口与一机械压缩机进口相 连，所述机械压缩机出口与所述第一、三、四、五效体的加热器的加热进口 相连，
2.根据权利要求1所述的适用于含盐含有机物废水浓缩结晶的MVR蒸 发结晶器，其特征在于：所述第一效体蒸发的二次蒸汽进入第二效体的加热 器作为加热热源，所述加热热源完成热交换后的冷凝水汇集至冷凝水罐;
所述第二、三、四、五效体蒸发的水蒸汽通过机械压缩机增压增温后送 入第一、三、四、五效体的加热器作为加热热源，所述加热热源完成热交换 后的冷凝水汇集至冷凝水罐后由泵排出。
3.根据权利要求2所述的适用于含盐含有机物废水浓缩结晶的MVR蒸 发结晶器，其特征在于：五个效体的进料系统中均设有液位传感器、第一气 动调节阀，五个效体的进补充蒸汽系统中均设有压力变送器或温度变送器、 第二气动调节阀，所述液位传感器、所述压力变送器或温度变送器、所述第 一气动调节阀、所述第二气动调节阀分别连接一控制系统。
4.根据权利要求3所述的适用于含盐含有机物废水浓缩结晶的MVR蒸 发结晶器，其特征在于：五个效体的进料口处均设有液位传感器及进料自动 控制阀门，所述液位传感器、所述进料自动控制阀门连接一控制系统。
5.根据权利要求3所述的适用于含盐含有机物废水浓缩结晶的MVR蒸 发结晶器，其特征在于：五个效体的进补充蒸汽口处设有压力变送器或温度 变送器及进汽自动控制阀门，所述压力变送器或温度变送器、所述进汽自动 控制阀门连接一控制系统。
说明书
适用于含盐含有机物废水浓缩结晶的MVR蒸发结晶器
技术领域
本实用新型涉及各行业中含盐含有机物废水处理的技术领域，具体涉及 一种对含盐含有机物废水浓缩结晶的蒸发结晶器。
背景技术
含盐含有机物废水的蒸发浓缩结晶是通过热交换的方式将含无机盐及有 机物的废水加热至沸腾状态，可使绝大部分的水被汽化分离并被冷凝回收利 用，蒸发掉大量水的废水中的无机盐浓度得以提高直至无机盐析出结晶也可 被回收利用。
传统的蒸发浓缩结晶是一个高耗能的过程，MVR蒸发浓缩结晶器的被开 发使用实现了热能几乎可以全部再生循环利用，从而可以使蒸发浓缩结晶不 再是传统的高耗能过程，但对于含盐含有机物废水浓缩结晶的MVR蒸发浓缩 结晶的流程配置是否既能满足废水处理的要求、又能使设备的投资运行成本 均较低是对MVR蒸发浓缩结晶用于含盐含有机物废水处理提出的更高的要 求。
实用新型内容
本实用新型的目的在于，提供一种可以用于对适用于含盐含有机物废水 浓缩结晶的MVR蒸发结晶器，以解决上述技术问题。
本实用新型所解决的技术问题可以采用以下技术方案来实现：
适用于含盐含有机物废水浓缩结晶的MVR蒸发结晶器，包括效体，所述 效体包含蒸发器主体，所述蒸发器主体包含加热器、与所述加热器相连的分 离室或结晶室;其特征在于，效体有五个，其中包括用于浓度及沸点升均还 较低废水蒸发浓缩的第一效体、第二效体，所述第一效体、第二效体组成双 效蒸发器;还包括用于较高浓度及沸点升的废水的蒸发浓缩的第三效体，所 述第三效体为单效蒸发器;还包括用于更高浓度及沸点升的废水的蒸发浓缩 的第四效体，所述第四效体为单效蒸发结晶器;还包括用于很高浓度及沸点 升的废水的蒸发浓缩的第五效体，所述第五效体为单效蒸发结晶器;
所述第一效体的分离室出口与所述第二效体的加热器的加热进口相连， 所述第一效体蒸发的二次蒸汽进入第二效体的加热器作为加热热源，所述加 热热源完成热交换后的冷凝水汇集至冷凝水罐，所述第二、三、四、五效体 的分离室或结晶室的出口与一机械压缩机进口相连，所述机械压缩机出口与 所述第一、三、四、五效体的加热器的加热进口相连，所述第二、三、四、 五效体蒸发的水蒸汽通过机械压缩机增压增温后送入第一、三、四、五效体 的加热器作为加热热源，所述加热热源完成热交换后的冷凝水汇集至冷凝水 罐后由泵排出。
本实用新型由于采用了MVR(机械压缩)双效蒸发浓缩+单效蒸发浓缩+二 级蒸发结晶器的浓缩结晶的方式，运行时已对不同浓度及不同沸点升的废水 的浓缩蒸发及结晶采用了不同的运行工作条件，可以使含盐含有机物废水浓 缩结晶的废水处理能有效地做到水源的接近全部回收利用、无机盐也可接近 全部结晶回收利用、高浓有机物的浓缩液外排处理量很少，同时又确保了可 以采用MVR蒸发技术而能达到热能的充分再生循环利用，可以使含盐含有机 物废水浓缩结晶的废水处理能在安全、节能、环保、高效的蒸发浓缩结晶技 术下来完成。
适用于含盐含有机物废水浓缩结晶的MVR蒸发结晶器的所述第二、三、 四、五效体蒸发的二次水蒸汽的出口设置有一台机械压缩机，用于所蒸发的 二次蒸汽增压增温后可返回所述第一、三、四、五效体作为加热蒸汽，实现 了热能的接近100%再生循环利用。
适用于含盐含有机物废水浓缩结晶的MVR蒸发结晶器的五个效体的加 热器中的冷凝水配有冷凝水收集罐及冷凝水排出泵，可以保证冷凝水的收集 并回收利用。
适用于含盐含有机物废水浓缩结晶的MVR蒸发结晶器第一效体蒸发器 的进料口设有一进料流量控制系统，所述进料流量控制系统包含一液位传感 器和一气动调节阀，所述气动调节阀的开启度按所述液位传感器设定的液位 值自动调节控制，所述液位传感器的设定值按所述第一效体蒸发器的必要液 位设定，适用于含盐含有机物废水浓缩结晶的MVR蒸发结晶器连有一套电气 控制柜，所述气动调节阀和液位传感器与电气控制柜的控制系统组成进料自 动控制系统，所述进料控制系统、自动程序控制系统的控制端位于所述控制 柜内，所述控制柜设有以太网接口用于同中央控制室的通信连接。
适用于含盐含有机物废水浓缩结晶的MVR蒸发结晶器第二效体蒸发器 的进料口设有一进料流量控制系统，所述进料流量控制系统包含一液位传感 器和一气动调节阀，所述气动调节阀的开启度按所述液位传感器设定的液位 值自动调节控制，所述液位传感器的设定值按所述第二效体蒸发器的必要液 位设定，所述适用于含盐含有机物废水浓缩结晶的MVR蒸发结晶器连有一套 电气控制柜，所述气动调节阀和液位传感器与电气控制柜的控制系统组成进 料自动控制系统，所述进料控制系统、自动程序控制系统的控制端位于所述 控制柜内，所述控制柜设有以太网接口用于同中央控制室的通信连接。
适用于含盐含有机物废水浓缩结晶的MVR蒸发结晶器第三效体蒸发器 的进料口设有二套进料流量控制系统，所述进料流量控制系统包含二台液位 传感器和二台气动调节阀，所述气动调节阀的开启度按所述液位传感器设定 的液位值自动调节控制，所述液位传感器的设定值按所述第三效体蒸发器的 必要液位设定，所述适用于含盐含有机物废水浓缩结晶的MVR蒸发结晶器连 有一套电气控制柜，所述气动调节阀和液位传感器与电气控制柜的控制系统 组成进料自动控制系统，所述进料控制系统、自动程序控制系统的控制端位 于所述控制柜内，所述控制柜设有以太网接口用于同中央控制室的通信连接。
适用于含盐含有机物废水浓缩结晶的MVR蒸发结晶器第四效体蒸发器 的进料口设有一进料流量控制系统，所述进料流量控制系统包含一液位传感 器和一气动调节阀，所述气动调节阀的开启度按所述液位传感器设定的液位 值自动调节控制，所述液位传感器的设定值按所述第四效体蒸发器的必要液 位设定，所述适用于含盐含有机物废水浓缩结晶的MVR蒸发结晶器连有一套 电气控制柜，所述气动调节阀和液位传感器与电气控制柜的控制系统组成进 料自动控制系统，所述进料控制系统、自动程序控制系统的控制端位于所述 控制柜内，所述控制柜设有以太网接口用于同中央控制室的通信连接。
所述适用于含盐含有机物废水浓缩结晶的MVR蒸发结晶器第五个效蒸 发器的进料口设有一进料流量控制系统，所述进料流量控制系统包含一液位 传感器和一气动调节阀，所述气动调节阀的开启度按所述液位传感器设定的 液位值自动调节控制，所述液位传感器的设定值按所述第五个效蒸发器的必 要液位设定，所述适用于含盐含有机物废水浓缩结晶的MVR蒸发结晶器连有 一套电气控制柜，所述气动调节阀和液位传感器与电气控制柜的控制系统组 成进料自动控制系统，所述进料控制系统、自动程序控制系统的控制端位于 所述控制柜内，所述控制柜设有以太网接口用于同中央控制室的通信连接。
所述适用于含盐含有机物废水浓缩结晶的MVR蒸发结晶器主体一、三、 四、五效体的加热器补充加热蒸汽进口设有气动调节阀和压力变送器或温度 变送器，所述气动调节阀的开启度按所述压力变送器或温度变送器的设定值 自动调节控制，所述压力变送器或温度变送器的设定值按适用于含盐含有机 物废水浓缩结晶的MVR蒸发结晶器一、三、四、五效体的加热器的设计运行 参数设定及按设备实际运行时的参数修正设定，所述适用于含盐含有机物废 水浓缩结晶的MVR蒸发结晶器连有一套电气控制柜，所述气动调节阀和压力 变送器和温度变送器与电气控制柜的控制系统组成加热自动控制系统，所述 加热控制系统、自动程序控制系统的控制端位于所述控制柜内，所述控制柜 设有以太网接口用于同中央控制室的通信连接。
有益效果：由于采用了上述技术方案，本实用新型采用含盐含有机物废水 浓缩结晶的MVR(机械压缩)双效蒸发浓缩+单效蒸发浓缩+二级蒸发结晶技 术，可以有效地对含盐含有机物废水浓缩结晶采用MVR蒸发浓缩结晶的适用 性提供保障，可以有效地保证水源的接近全部回收利用、无机盐也可接近全 部结晶回收利用、高浓有机物的浓缩液外排处理量很少，可以有效地实现热 能的接近100%的再生循环利用，确保了对含盐含有机物废水浓缩结晶的安全、 节能、环保等各方面的理想性能。
