申请日2014.12.26
公开(公告)日2015.03.25
IPC分类号C02F1/467; C02F1/463
摘要
一种电厂含盐污水处理装置，包括反应器，反应器底部设置有沉淀池，沉淀池上部的反应器内固定安装有电解槽，电解槽内安装有电解板，所述电解槽为顶部开放式电解槽，电解槽侧壁与反应器内壁之间的反应器顶部安装有导流装置，所述导流装置的底端与反应器底端内壁呈非接触式状态，所述导流装置上部外侧的反应器内壁上安装有出水堰，出水堰处的反应器上设置有出水管，本发明去繁就简，把复杂的电解设备简单化，利用各种电解板材的不同功能，让流过的水经沉淀后迅速达到回用的标准，本发明成本低，运行费用少，不用加任何药剂，大大减少了水资源的浪费。

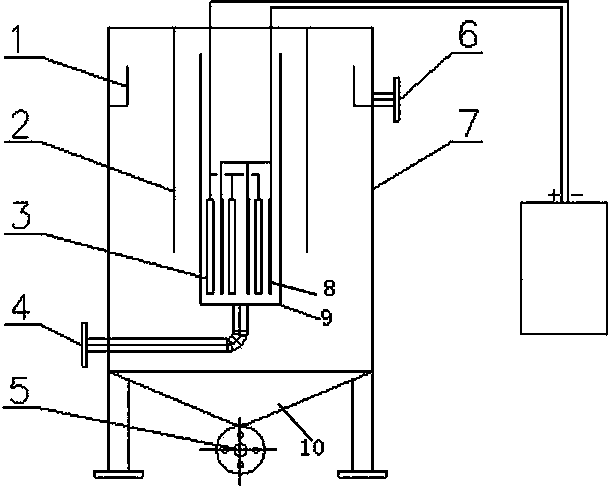

摘要附图
权利要求书
1.一种电厂含盐污水处理装置，包括反应器，其特征在于反应器底部设置有沉淀池，沉淀池上部的反应器内固定安装有电解槽，电解槽内安装有电解板，所述电解槽为顶部开放式电解槽，电解槽侧壁与反应器内壁之间的反应器顶部安装有导流装置，所述导流装置的底端与反应器底端内壁呈非接触式状态，所述导流装置上部外侧的反应器内壁上安装有出水堰，出水堰处的反应器上设置有出水管。
2.根据权利要求1所述的一种电厂含盐污水处理装置，其特征在于所述电解板为石墨板材电解板及钛金板材电解板，所述石墨板材电解板与钛金板材电解板呈错列状态排放，石墨板材电解板与钛金板材电解板之间留有空隙。
3.根据权利要求1所述的一种电厂含盐污水处理装置，其特征在于所述电解槽的底部安装有进水管。
4.根据权利要求1所述的一种电厂含盐污水处理装置，其特征在于所述沉淀池底部安装有出盐管。
说明书
一种电厂含盐污水处理装置
技术领域
本发明属于电厂含盐污水处理设备领域，具体涉及一种电厂含盐污水处理装置。
背景技术
目前国内电厂循环冷却水及反渗透浓缩水都以排放为主，而且数量庞大，一个县级电厂每天的排放量都在一万吨以上，造成水资源的极大的浪费，循环冷却水、反渗透浓缩水之所以要排放是因为水中含盐量、含氯离子及电导率超标，用常规的水处理方法进行水处理不但运行费用高而且最终不能达标，导致水资源的浪费严重。
发明内容
为解决上述问题，本发明提供一种含盐污水处理装置，本装置，去繁就简，把复杂的电解设备简单化，利用各种电解板材的不同功能，把两种不同的电解板组合起来，放在一个发生器里，水流过时，在直流电的作用下，电解板发生电解，除盐的在除盐，降低氯离子及电导率的在降低氯离子及电导率，本装置用电解法不但可以把水中的盐份驱除干净，而且能大幅度降低氯离子和电导率，让流过的水经沉淀后迅速达到回用的标准，本发明资成本低，运行费用少，不用加任何药剂，大大减少了水资源的浪费。
为实现上述目的，本发明采用以下技术方案：一种电厂含盐污水处理装置，包括反应器，反应器底部设置有沉淀池，沉淀池上部的反应器内固定安装有电解槽，电解槽内安装有电解板，所述电解槽为顶部开放式电解槽，电解槽侧壁与反应器内壁之间的反应器顶部安装有导流装置，所述导流装置的底端与反应器底端内壁呈非接触式状态，所述导流装置上部外侧的反应器内壁上安装有出水堰，出水堰处的反应器上设置有出水管。
进一步，所述电解板为石墨板材电解板及钛金板材电解板，所述石墨板材电解板与钛金板材电解板呈错列状态排放，石墨板材电解板与钛金板材电解板之间留有空隙。
进一步，所述电解槽的底部安装有进水管。
进一步，所述沉淀池底部安装有出盐管。
作为优选，所述的导流装置为导流筒或导流板。
与现有技术相比，本发明具有以下有益效果：1，本发明通过设置多组阳极及阴极增加含盐污水分离的次数，通过将阳极与阴极进行规则的排列，显著的增加了盐水分离的效果及效率;本新型利用两种不同的电解板材组合(石墨和钛金)使电化学反应速率发生数量级上的变化、利用两种电解板材的不同的功能—石墨板有破乳、降低COD的功能;钛金板有杀菌、消毒、絮凝的功能，含盐污水通过本装置马上变成达到国家回注水标准的清洁水，同时设备成本低、结构简单、操作方便，没二次污染;2通过在反应器内部设置导流装置，使得电解之后的污水不会马上通过出水堰流出，而是需要下行然后流出，这样就增加了污水在反应器内的滞留时间，增加了沉淀效果，保证了处理之后的水的清洁性。
