申请日2014.11.21
公开(公告)日2015.04.08
IPC分类号B01D29/27
摘要
本实用新型涉及炸药的回收装置，具体为一种炸药废水中废药的回收装置。解决了炸药废水中炸药回收不彻底的技术问题。一种炸药废水中废药的回收装置，包括竖直设置的蝶形封头，蝶形封头上方设有废水入口，蝶形封头下方法兰与废药回收器的上方翻边用锁卡垂直连接，废药回收器上方为圆筒体，下方为圆锥体，圆筒体内固定放置一个与圆筒体同心的多孔导流圆槽，多孔导流圆槽由三个卡槽固定，卡槽紧固在圆筒体的内壁下方，多孔导流圆槽铺有耐酸滤袋，过滤后的废水由圆锥体底部出口导出。本实用新型结构设计合理可靠，能够彻底充分地清除炸药废水中的炸药微粒，具有结构简单、加工方便且成本低廉的优点。
权利要求书

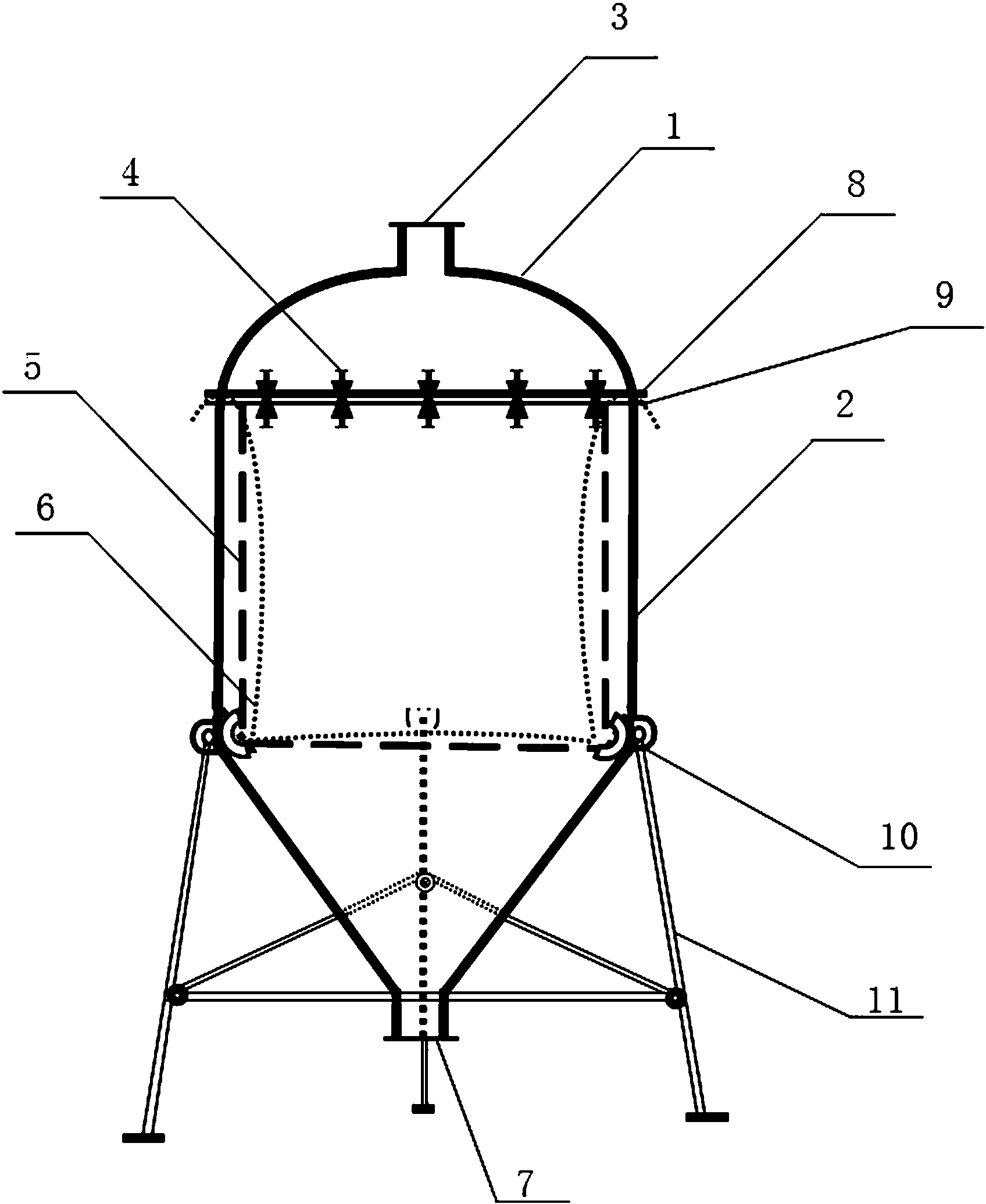

1.一种炸药废水中废药的回收装置，其特征在于：包括竖直设置的废药回收器(2)以及设在废药回收器(2)上部的蝶形封头(1)，蝶形封头(1)上方设有废水入口(3);蝶形封头(1)与废药回收器(2)用锁卡(4)垂直连接;废药回收器(2)上方为圆筒体，下方为圆锥体，圆筒体内固定放置一个与圆筒体同心的多孔导流圆槽(5)，多孔导流圆槽(5)内铺有耐酸滤袋(6);圆锥体底部设有废水出口(7)。
2.如权利要求1所述的炸药废水中废药的回收装置，其特征在于：所述蝶形封头(1)的下方法兰(8)与多孔导流圆槽(5)的上部翻边(9)用锁卡(4)垂直连接，多孔导流圆槽(5)套装在废药回收器(2)内部。
3.如权利要求1或2所述的炸药废水中废药的回收装置，其特征在于：所述多孔导流圆槽(5)由多个卡槽(10)固定，卡槽(10)紧固在圆筒体的内壁下方。
4.如权利要求1或2所述的炸药废水中废药的回收装置，其特征在于：所述耐酸滤袋(6)铺设于多孔导流圆槽(5)中，耐酸滤袋(6)的袋口压封于法兰(8)与翻边(9)之间。
5.如权利要求3所述的炸药废水中废药的回收装置，其特征在于：所述耐酸滤袋(6)铺设于多孔导流圆槽(5)中，耐酸滤袋(6)的袋口压封于法兰(8)与翻边(9)之间。
6.如权利要求1或2所述的炸药废水中废药的回收装置，其特征在于：所述废药回收器(2)固定在支架(11)上，除耐酸滤袋(6)外，其余部件均为321不锈钢耐酸材质制成。
7.如权利要求3所述的炸药废水中废药的回收装置，其特征在于：所述废药回收器(2)固定在支架(11)上，除耐酸滤袋(6)外，其余部件均为321不锈钢耐酸材质制成。
8.如权利要求4所述的炸药废水中废药的回收装置，其特征在于：所述废药回收器(2)固定在支架(11)上，除耐酸滤袋(6)外，其余部件均为321不锈钢耐酸材质制成。
说明书
炸药废水中废药的回收装置
技术领域
本实用新型涉及废药的回收装置，具体为一种炸药废水中废药的回收装置。
背景技术
在炸药生产过程中，洗料水中含有大量的细粒废药无法回收。同时在过滤、干燥、筛料以及工序间物料周转等环节也难免有部分炸药颗粒抛洒在地面上，这些细颗粒炸药多数被工业用水冲刷到地沟中，悬浮的废药将随废水流入至废水处理车间，造成废水处理成本增大。
发明内容
本实用新型为解决炸药生产过程中因各种因素而导致炸药废水中的炸药无法回收的技术问题，提供了一种炸药废水中废药的回收装置。
本实用新型是采用如下技术方案实现的：一种炸药废水中废药的回收装置，包括竖直设置的废药回收器以及设在废药回收器上部的蝶形封头，蝶形封头上方设有废水入口;蝶形封头与废药回收器用锁卡垂直连接;废药回收器上方为圆筒体，下方为圆锥体，圆筒体内固定放置一个与圆筒体同心的多孔导流圆槽，多孔导流圆槽内铺有耐酸滤袋;圆锥体底部设有废水出口。
使用时，将本实用新型与炸药废水接收槽用管道泵相连，炸药废水通过蝶形封头废水入口进入废药回收器，废药细粒被过滤到耐酸滤袋中，废水通过耐酸滤袋、多孔导流圆槽、圆筒体以及圆锥体底部的废水出口而流出;经过一段周期后，停止废水进入、打开锁卡、清理滤袋、回收废药，安装设备、紧封锁卡，重复进行利用。
本实用新型结构设计合理可靠，克服了废水中炸药细粉和浮药的逃溢现象，消除了废药给废水处理带来的安全隐患，减轻了废药给环境污染带来的危害，同时降低了废水处理的治理成本和劳动强度，具有结构简单、加工方便且成本低廉的优点。
