申请日2014.12.04
公开(公告)日2015.05.13
IPC分类号C02F9/14
摘要
本实用新型涉及一种有机磷农药的生产废水处理系统，所述废水的处理系统包括进水管道、格栅、调节池、初沉池、碱解沉淀池、厌氧池、沼气通道、兼氧池、好氧池、平流沉淀池、出水管道、污泥浓缩池、带式压滤机、污泥外运通道。经过本实用新型处理后的有机磷农药的生产废水，处理后的出水水质良好，出水中COD(化学需氧量)、BOD(生化需氧量)、磷等污染指标都达到排水标准，解决了有机磷农药产生的环境污染问题，解决有机磷农药生产废水治理的问题，是目前农药工业发展的一个巨大飞跃，适用于普遍推广使用。

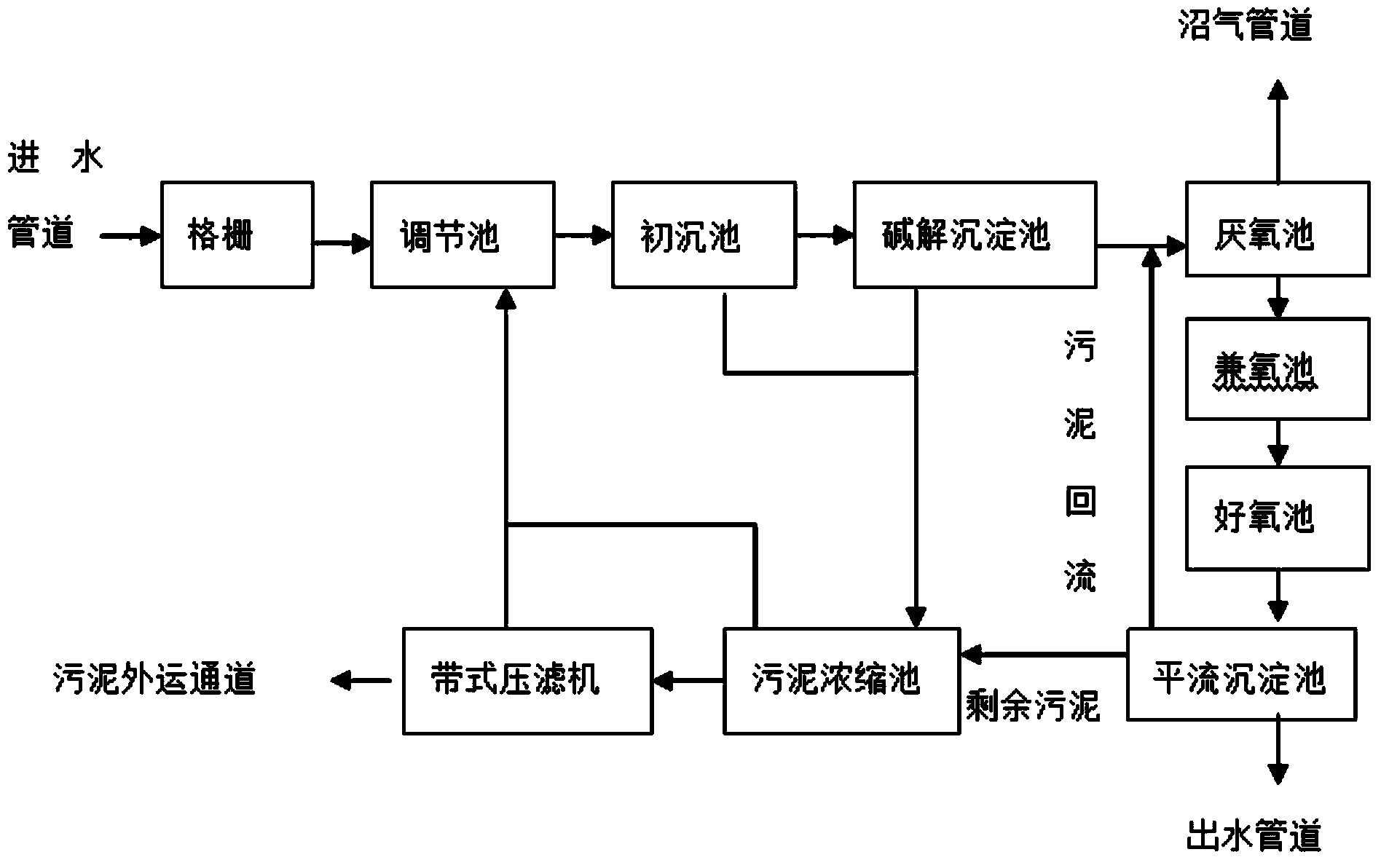

摘要附图
权利要求书
1.一种有机磷农药的生产废水处理系统，其特征在于：所述废水的处理系统包括进水管 道、格栅、调节池、初沉池、碱解沉淀池、厌氧池、沼气通道、兼氧池、好氧池、平流沉淀 池、出水管道、污泥浓缩池、带式压滤机、污泥外运通道，所述进水管道、所述格栅、所述 调节池、所述初沉池、所述碱解沉淀池、所述厌氧池、所述兼氧池、所述好氧池、所述平流 沉淀池、所述出水管道依次连通，所述调节池、所述初沉池、所述碱解沉淀池、所述平流沉 淀池、所述带式压滤机都与所述污泥浓缩池连通，所述带式压滤机与所述调节池、所述污泥 外运管道连通，所述沼气通道与所述厌氧池连通。
2.根据权利要求1所述的一种有机磷农药的生产废水处理系统，其特征在于：所述平流 沉淀池中部分污泥回流至所述厌氧池，剩余污泥流至所述污泥浓缩池。
3.根据权利要求2所述的一种有机磷农药的生产废水处理系统，其特征在于：所述污泥 浓缩池、所述带式压滤机流出的污水回流至所述调节池。
4.根据权利要求1至3中任一项所述的一种有机磷农药的生产废水处理系统，其特征在 于：所述初沉池、所述碱解沉淀池的污泥流入所述污泥浓缩池。
说明书
一种有机磷农药的生产废水处理系统
技术领域
本实用新型涉及一种有机磷农药的生产废水处理系统。
背景技术
农药工业是化学工业的主要行业之一,我国农药产品中80%是有机磷农药,其主要产品有: 敌百虫,敌敌畏,乐果,甲基对硫磷,甲胺磷,马拉硫磷等。由于生产品种繁多,生产工艺复杂, 工艺和操作水平低,致使产品回收率低,副产物多,从而“三废”排放量大。据统计,每合成 1t农药约消3～4t化工原料,这些多余的化工原料大部分作为未反应物或副产品排出,如果 得不到有效治理,会对环境造成严重污染。因有机磷农药废水毒物浓度高,成分复杂,给废水的 处理造成了很大的困难，且由于经济、技术等因素,很大一部分废水甚至尚未经任何处理便直 接排放,从而导致严重的环境污染,解决有机磷农药废水治理问题已成为影响农药工业发展的 一个突出问题。
实用新型内容
本实用新型的目的是克服现有技术存在的缺陷，提供一种有机磷农药的生产废水处理系 统。
实现本实用新型目的的技术方案是：一种有机磷农药的生产废水处理系统，所述废水的 处理系统包括进水管道、格栅、调节池、初沉池、碱解沉淀池、厌氧池、沼气通道、兼氧池、 好氧池、平流沉淀池、出水管道、污泥浓缩池、带式压滤机、污泥外运通道，所述进水管道、 所述格栅、所述调节池、所述初沉池、所述碱解沉淀池、所述厌氧池、所述兼氧池、所述好 氧池、所述平流沉淀池、所述出水管道依次连通，所述调节池、所述初沉池、所述碱解沉淀 池、所述平流沉淀池、所述带式压滤机都与所述污泥浓缩池连通，所述带式压滤机与所述调 节池、所述污泥外运管道连通，所述沼气通道与所述厌氧池连通。
作为优化，所述平流沉淀池中部分污泥回流至所述厌氧池，剩余污泥流至所述污泥浓缩 池。
作为优化，所述污泥浓缩池、所述带式压滤机流出的污水回流至所述调节池。
作为优化，所述初沉池、所述碱解沉淀池的污泥流入所述污泥浓缩池。
本实用新型具有积极的效果：本实用新型使用时，废水通过进水管道进入格栅过滤污水 中大块悬浮或漂浮的污染物，过滤后的污水流入调节池调节废水的水质水量，保证后续构筑 物处理的效果，调节后的废水流入初沉池去除比重较大的颗粒、SS(固体悬浮物)、COD(化 学需氧量)、泥沙等，然后污水流入碱解沉淀池，污泥流入污泥浓缩池，碱解沉淀池通过碱解 沉淀池去除废水中的一部分的磷和COD，处理后的污水流入厌氧池，污泥流入污泥浓缩池， 厌氧池中将大分子的化合物分解为小分子的酸，并且厌氧放磷，提高废水的可生化性，厌氧 处理后的污水流入兼氧池，产生的沼气通过沼气管道送出，兼氧池发挥兼氧微生物消除污水 中有机物的作用，兼氧池处理后的污水流入好氧池，好氧池彻底降解、吸附污水中的COD、 BOD、磷等污染物，好氧池处理后的污水流入平流沉淀池，平流沉淀池将污泥、污水分离， 污水通过出水管道达标排放，一部分污泥回流到厌氧池，剩余污泥流入污泥浓缩池。
污泥浓缩池降低污泥的含水率，使污泥的体积减小;经污泥浓缩池处理后的污泥送入带 式压滤机，污泥浓缩池出来的污水再回流到调节池重新处理，带式压滤机使污泥进一步脱水， 缩小体积，通过污泥外运通道外运，污水回流至调节池重新处理。
经过本实用新型处理后的有机磷农药的生产废水，处理后的出水水质良好，出水中COD (化学需氧量)、BOD(生化需氧量)、磷等污染指标都达到排水标准，解决了有机磷农药产 生的环境污染问题，解决有机磷农药生产废水治理的问题，是目前农药工业发展的一个巨大 飞跃，适用于普遍推广使用。
