申请日2014.06.27
公开(公告)日2014.12.03
IPC分类号C02F3/30
摘要
本实用新型涉及一种基于精细化管理的城市污水强化脱氮除磷系统，回流污泥内源反硝化池通过出水口与厌氧池连接，厌氧池通过出水口与缺氧池连接;在好氧池内具有过渡区、好氧区和内回流点前置消氧区，好氧区的一端与过渡区相连，好氧区的另一端与内回流点前置消氧区相连，缺氧池通过出水口与好氧池内的过渡区连接，在过渡区设有第一微孔曝气系统和第一潜水推进器，在好氧区设有第二微孔曝气系统，在内回流点前置消氧区设有第二潜水推进器。本实用新型基于精细化管理，将回流污泥内源反硝化、内回流点前置消氧区、过渡区设置、反硝化除磷等技术集成，用于低碳氮比城市污水强化脱氮除磷，可解决污水处理厂碳源利用率低、生物脱氮除磷效率低、运行能耗物耗高等问题。

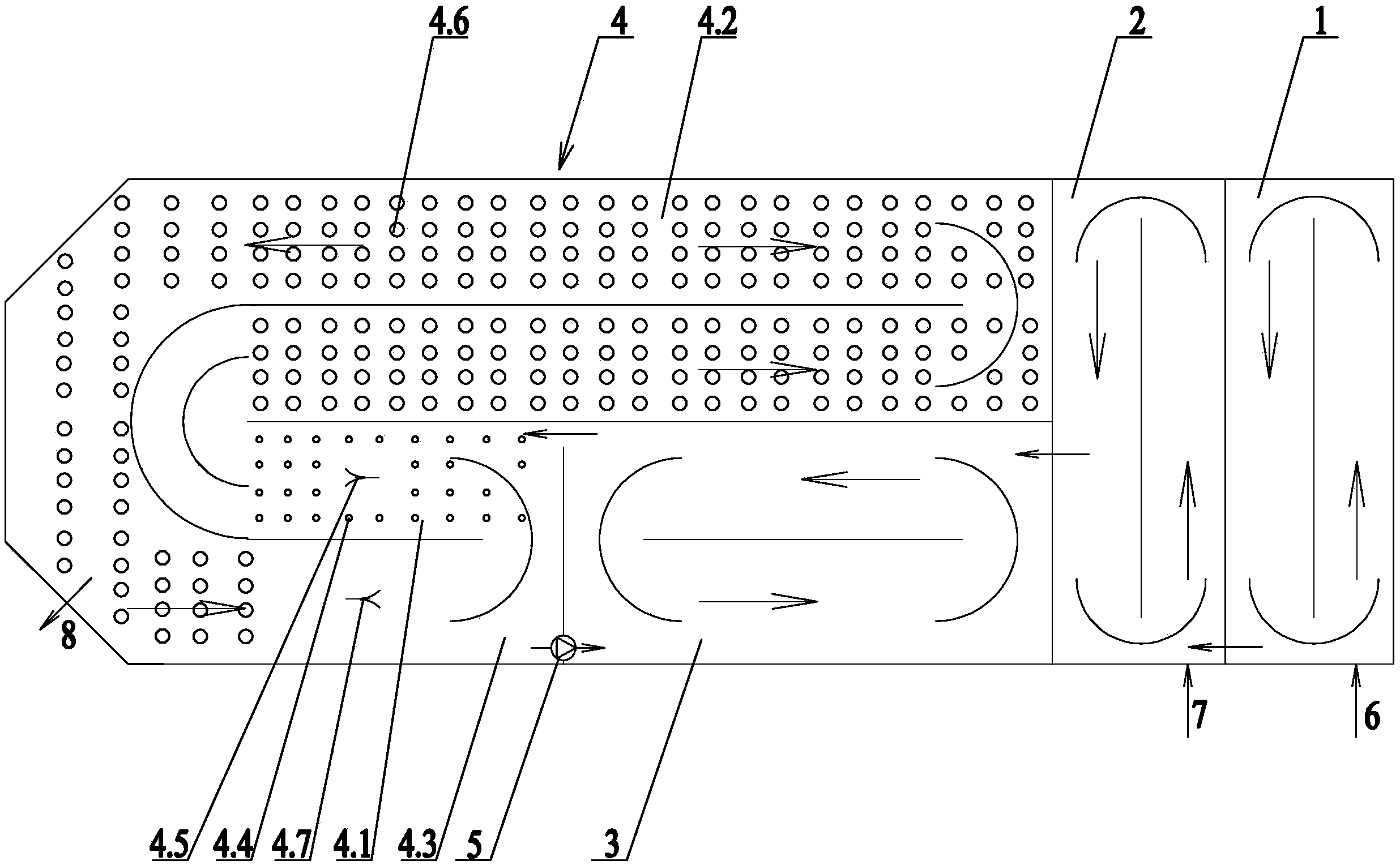

摘要附图
权利要求书
1.一种基于精细化管理的城市污水强化脱氮除磷系统，其特征是：它包括回流污泥内源反硝化池(1)、厌氧池(2)、缺氧池(3)和好氧池(4);所述回流污泥内源反硝化池(1)的出水口与厌氧池(2)连接，厌氧池(2)的出水口与缺氧池(3)连接;在好氧池(4)内具有过渡区(4.1)、好氧区(4.2)和内回流点前置消氧区(4.3)，好氧区(4.2)的一端与过渡区(4.1)相连，好氧区(4.2)的另一端与内回流点前置消氧区(4.3)相连，缺氧池(3)的出水口与设置在好氧池(4)内的过渡区(4.1)相接，在好氧池(4)内的过渡区(4.1)池底面上设有第一微孔曝气系统(4.4)，在好氧池(4)内的好氧区(4.2)池底面上设有第二微孔曝气系统(4.6)。
2.如权利要求1所述的基于精细化管理的城市污水强化脱氮除磷系统，其特征是：所述回流污泥内源反硝化池(1)有效容积为厌氧池(2)的1-2倍。
3.如权利要求1所述的基于精细化管理的城市污水强化脱氮除磷系统，其特征是：还包括内回流系统(5)，且内回流系统(5)设置在好氧池(4)的内回流点前置消氧区(4.3)和缺氧池(3)之间。
4.如权利要求1所述的基于精细化管理的城市污水强化脱氮除磷系统，其特征是：所述过渡区(4.1)的有效容积占好氧池(4)总有效池容的1/9。
5.如权利要求1所述的基于精细化管理的城市污水强化脱氮除磷系统，其特征是：所述好氧区(4.2)的有效容积占好氧池(4)总有效池容的7/9。
6.如权利要求1所述的基于精细化管理的城市污水强化脱氮除磷系统，其特征是：所述内回流点前置消氧区(4.3)的有效容积占好氧池(4)总有效池容的1/9。
7.如权利要求1所述的基于精细化管理的城市污水强化脱氮除磷系统，其特征是：在好氧池(4)内的过渡区(4.1)设有第一潜水推进器(4.5)，在好氧池(4)内的内回流点前置消氧区(4.3)设有第二潜水推进器(4.7)。
说明书
基于精细化管理的城市污水强化脱氮除磷系统
技术领域
本实用新型涉及一种污水处理系统，本实用新型尤其是涉及一种基于精细化管理的城市污水强化脱氮除磷系统。
背景技术
随着一级A标准(GB18918-2002)的实施，我国已新建或通过提标改造建成了一大批高排放标准城镇污水处理厂，取得了良好的环境效益，但由于工程设计或运行管理不当，导致高排放标准污水处理厂生物脱氮除磷效率低下和污水处理单位电耗和药耗过高的问题。
再者，我国城市污水进水具有水质水量波动大和碳氮比偏低的特点，也会对污水处理系统的脱氮除磷产生不利影响。据统计，2008年我国城镇污水处理厂进水BOD5/TN均值仅为3.49，60%的城镇污水处理厂进水BOD5/TN低于4。
发明内容
本实用新型的目的是克服现有技术中存在的不足，提供一种可强化脱氮除磷、降低运行能耗物耗的基于精细化管理的城市污水强化脱氮除磷系统。
按照本实用新型提供的技术方案，所述基于精细化管理的城市污水强化脱氮除磷系统，它包括回流污泥内源反硝化池、厌氧池、缺氧池和好氧池;所述回流污泥内源反硝化池的出水口与厌氧池连接，厌氧池的出水口与缺氧池连接;在好氧池内具有过渡区、好氧区和内回流点前置消氧区，好氧区的一端与过渡区相连，好氧区的另一端与内回流点前置消氧区相连，缺氧池的出水口与设置在好氧池内的过渡区相接，在好氧池内的过渡区池底面上设有第一微孔曝气系统，在好氧池内好氧区的池底面上设有第二微孔曝气系统。
所述回流污泥内源反硝化池有效容积为厌氧池的1-2倍。
还包括内回流系统，且内回流系统设置在好氧池的内回流点前置消氧区和缺氧池之间。
所述过渡区的有效容积占好氧池总有效池容的1/9。
所述好氧区的有效容积占好氧池总有效池容的7/9。
所述内回流点前置消氧区的有效容积占好氧池总有效池容的1/9。
在好氧池内的过渡区设有第一潜水推进器，在好氧池内的内回流点前置消氧区设有第二潜水推进器。
本实用新型具有以下优点和积极效果：
1. 本实用新型以回流污泥自身所含有机物作反硝化碳源，而原水不进入回流污泥内源反硝化池，可强化工艺系统脱氮能力，降低外加碳源投加量;
2.原水完全进入厌氧池，可强化厌氧池厌氧释磷效果，进而强化后续缺氧池的反硝化除磷和好氧池的好氧吸磷，有利于降低工艺系统的曝气能耗和化学辅助除磷药耗;
3.在好氧池的前端设置过渡区，根据季节进行运行调整，低温季节按好氧运行强化硝化，非低温季节按缺氧运行强化反硝化，有利于强化工艺系统脱氮;
4.设置内回流点前置消氧区可明显减缓内回流混合液溶解氧对缺氧池反硝化的不利影响，提高进水碳源利用率，达到强化工艺系统脱氮的目的;
5.工艺系统将回流污泥内源反硝化技术、内回流点前置消氧区技术、过渡区设置技术、反硝化除磷技术、环沟型设计技术等精细化管理技术集成，用于低碳氮比城市污水强化脱氮除磷，可解决现有城市污水处理厂进水碳源利用率低、生物脱氮除磷效率低、运行能耗物耗高、水质水量波动性大等问题。
