申请日2014.06.27
公开(公告)日2014.12.10
IPC分类号A01K63/04
摘要
本实用新型提供一种可变高度污水排出装置，包括底座、流通槽、内管和外管，流通槽套设在底座上，内管穿设在底座内，外管套设在流通槽上，外管套设在内管外，内管上端面的高度低于外管上端面的高度，底座上设有第一凸齿，流通槽上设有多种不同长度的卡槽，底座的第一凸齿卡设在卡槽中。底座的第一凸齿卡在流通槽上不同长度的卡槽内，则流通槽的高度也随之不同。若第一凸齿卡设在长度较小的卡槽内，则流通槽的高度较低;若第一凸齿卡设长度较大的卡槽内，则流通槽的高度较高。而流通槽直接与外管连接，流通槽高度的提升使外管的高度相应提升，污水出口的高度也被相应提高。

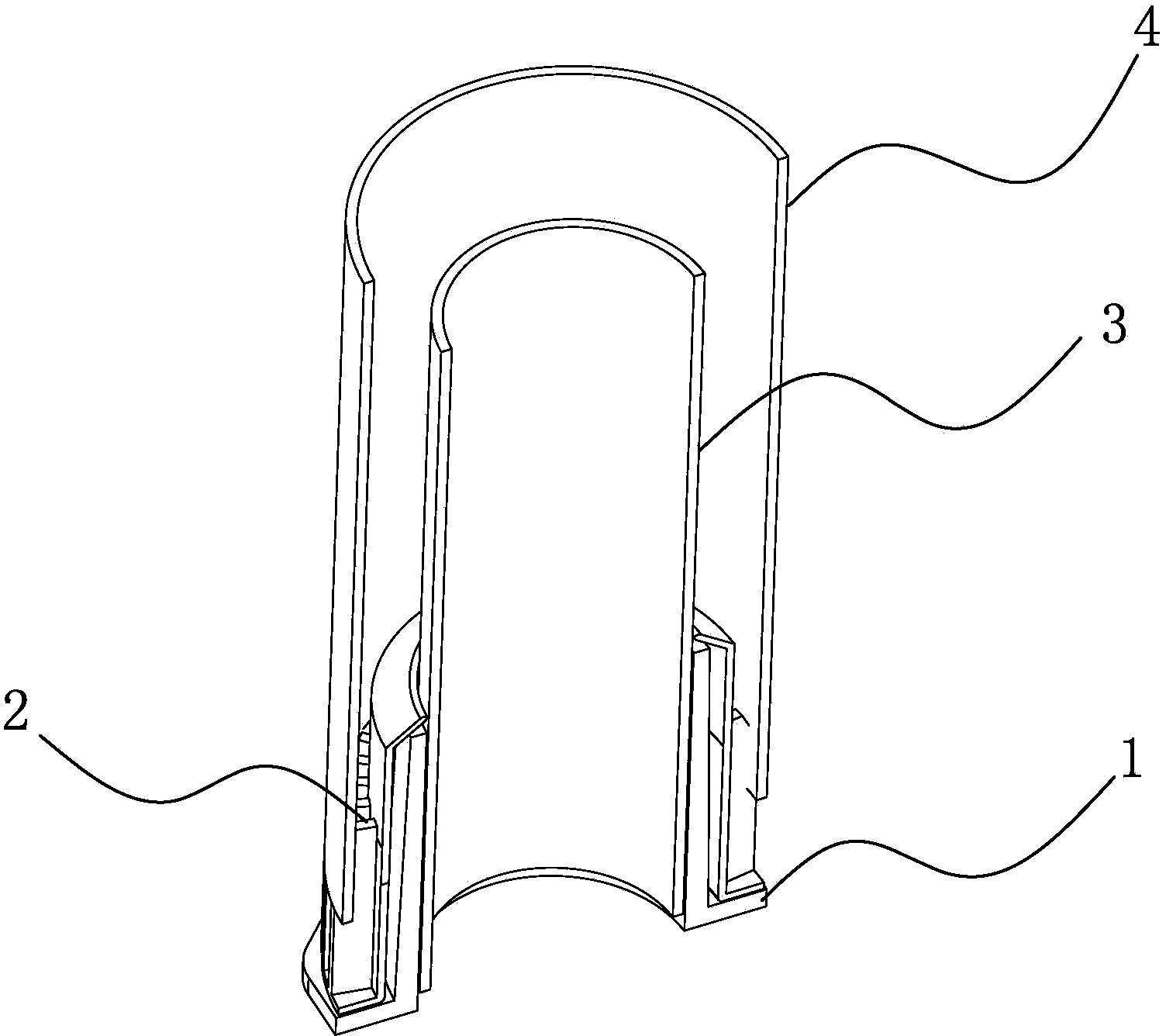

摘要附图
权利要求书
1.可变高度污水排出装置，其特征在于，包括底座、流通槽、内 管和外管，所述流通槽套设在所述底座上，所述内管穿设在所述底座内， 所述外管套设在所述流通槽上，所述外管套设在所述内管外，所述内管 上端面的高度低于所述外管上端面的高度，所述底座上设有第一凸齿， 所述流通槽上设有多种不同长度的卡槽，所述底座的第一凸齿卡设在所 述卡槽中。
2.根据权利要求1所述的可变高度污水排出装置，其特征在于， 所述底座上套设有第一增高圈，所述第一增高圈内设有第一凹槽，所述 第一凸齿卡设在所述第一凹槽内，所述第一增高圈外设有第二凸齿，所 述第二凸齿卡设在所述卡槽内，所述内管卡设在所述第一增高圈内，所 述外管套设在所述流通槽上。
3.根据权利要求1所述的可变高度污水排出装置，其特征在于， 所述底座上穿设有第一增高圈，所述第一增高圈上套设有第二增高圈， 所述第一增高圈内设有第一凹槽，所述第一增高圈外设有第二凸齿，所 述第二增高圈内设有第二凹槽，所述第二增高圈外设有第三凸齿，所述 第一凸齿卡设在所述第一凹槽内，所述第二凸齿卡设在所述第二凹槽 内，所述第三凸齿卡设在所述卡槽内，所述内管卡设在所述第二增高圈 内，所述外管套设在所述流通槽上。
说明书
可变高度污水排出装置
技术领域
本实用新型属于鱼缸的排污系统，更具体涉及一种可变高度污水排 出装置。
背景技术
人们在养鱼过程中，为了增加鱼缸的观赏度，会在鱼缸底部加入各 种沙子、小石子等，若添加的沙子和小石子的高度较高时，会影响鱼缸 污水的排放，进而影响鱼缸的整个过滤系统的工作。
实用新型内容
为了解决上述技术问题，本实用新型提供一种可根据鱼缸底部的沙 子和小石子的厚度进行高度调节的污水排出装置。
为了达到上述技术目的，本实用新型的技术方案如下：
可变高度污水排出装置，包括底座、流通槽、内管和外管，流通槽 套设在底座上，内管穿设在底座内，外管套设在流通槽上，外管套设在 内管外，内管上端面的高度低于外管上端面的高度，底座上设有第一凸 齿，流通槽上设有多种不同长度的卡槽，底座的第一凸齿卡设在卡槽中。
其有益效果为：底座的第一凸齿卡在流通槽上不同长度的卡槽内， 则流通槽的高度也随之不同。若第一凸齿卡设在长度较小的卡槽内，则 流通槽的高度较低;若第一凸齿卡设长度较大的卡槽内，则流通槽的高 度较高。而流通槽直接与外管连接，流通槽高度的提升使外管的高度相 应提升，污水出口的高度也被相应提高。
在一些实施方式中，底座穿设有增高圈，增高圈内设有第二卡槽， 第一凸齿卡设在第二凹槽内，增加圈外设有第二凸齿，第二凸齿卡设在 第一卡槽内。
其有益效果为:当流通槽上长度最长的卡槽无法满足鱼缸底部沙子 的厚度要求时，可使用增高圈来提高污水排出口的高度。
在一些实施方式中，底座上穿设有第一增高圈，第一增高圈上套设 有第二增高圈，第一增高圈内设有第一凹槽，第一增高圈外设有第二凸 齿，第二增高圈内设有第二凹槽，第二增高圈外设有第三凸齿，第一凸 齿卡设在第一凹槽内，第二凸齿卡设在第二凹槽内，第三凸齿卡设在卡 槽内。
其有益效果为：可使用两个甚至多个增高圈来增加污水排出口的高 度。
