申请日2014.06.27
公开(公告)日2014.12.10
IPC分类号E02B5/08; E02B7/26; E02B7/54
摘要
本实用新型公开了一种用于污水处理的闸门，包括闸板框架、闸板、丝杆和手动开关，闸板框架的两侧壁间安装有闸板，手动开关安装于闸板框架顶部的中间，丝杆的一端安装于闸板的上部，丝杆的另一端套设于手动开关内，闸板框架的两侧壁内侧均安装有密封条安装架，密封条安装架前部的内侧卡设有闸板，密封条安装架后部的外侧均安装有密封条一;闸板底部的闸板框架上开有密封槽，密封槽内安装有密封条二。通过简化闸门的结构，解决了现有闸门结构复杂、制造成本高的问题;通过将密封装置改为一根密封条，解决了密封装置复杂不适合污水处理时使用的问题。

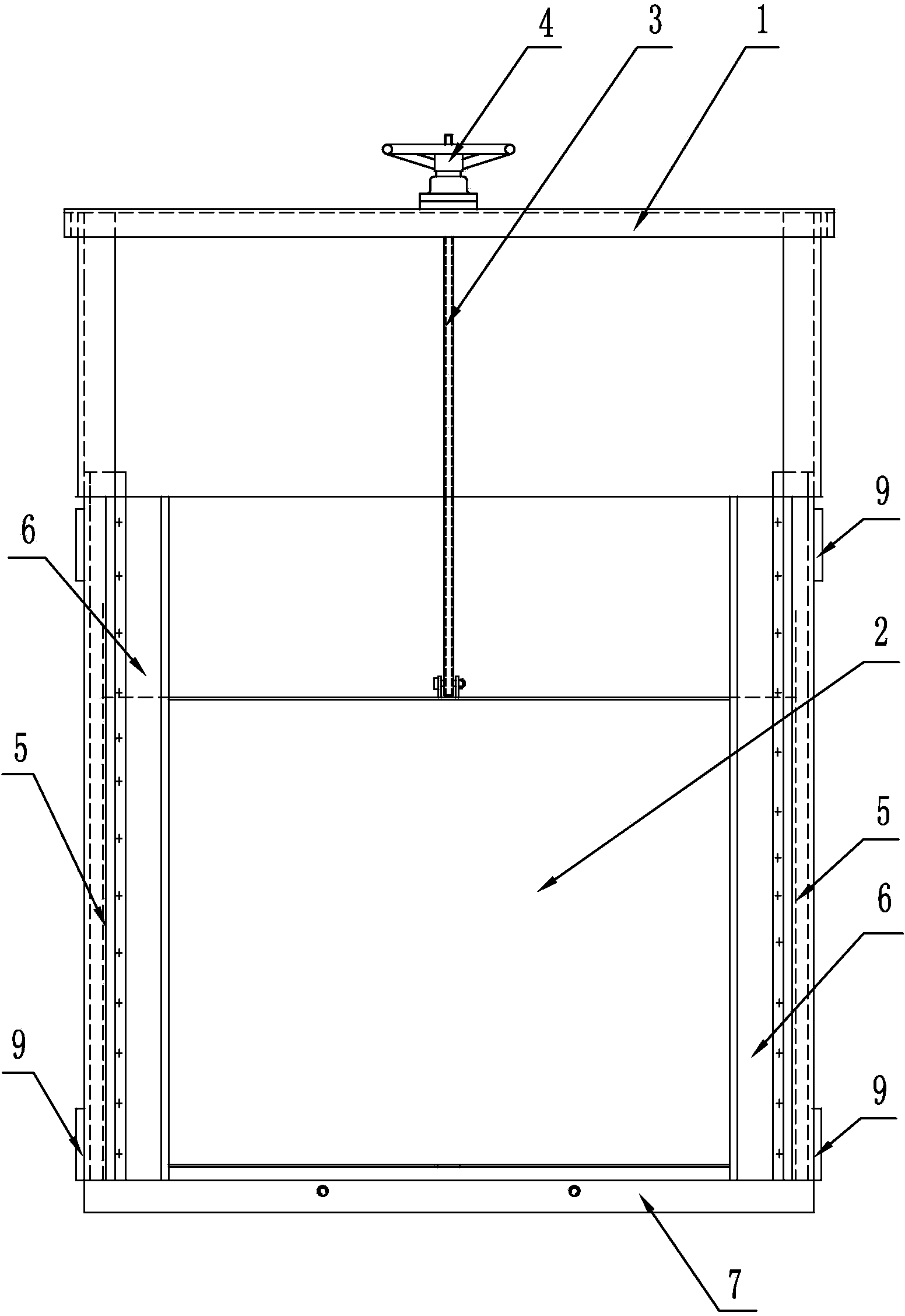

摘要附图
权利要求书
1.一种用于污水处理的闸门，其特征在于，包括闸板框架、闸板、 丝杆和手动开关，所述闸板框架的两侧壁间安装有所述闸板，所述手动 开关安装于所述闸板框架顶部的中间，所述手动开关内安装有丝母，所 述丝杆的一端安装于所述闸板的上部，所述丝杆的另一端套设于所述丝 母内，所述闸板框架的两侧壁内侧均安装有密封条安装架，所述密封条 安装架前部的内侧卡设有所述闸板，所述密封条安装架后部的外侧均安 装有密封条一;所述闸板底部的闸板框架上开有密封槽，所述密封槽内 安装有密封条二。
2.根据权利要求1所述的一种用于污水处理的闸门，其特征在于， 所述闸板框架两侧壁的外侧均安装有两个加固件一，所述加固件一一端 均安装于所述闸板框架的外侧，另一端均向外弯曲。
3.根据权利要求1所述的一种用于污水处理的闸门，其特征在于， 所述密封条安装架的横截面形状为斜边有缺口的直角三角形，所述闸板 卡设于一直角边的内侧，所述密封条一安装于斜边的外侧。
说明书
一种用于污水处理的闸门
技术领域
本实用新型涉及污水处理设备领域，具体涉及一种用于污水处理 的闸门。
背景技术
闸门用于关闭和开放泄水通道的控制设施。水工建筑物的重要组 成部分，可用以拦截水流，控制水位、调节流量、排放泥沙和飘浮物 等，主要分类有：工作闸门、检修闸门和事故闸门。现有的闸门大都 通过电机和控制件控制闸门，其结构复杂制造成本高，不适合小型的 污水处理时使用;尤其其密封装置复杂，制造成本高，不适合污水处 理时使用。
实用新型内容
为解决上述技术问题，我们提出了一种用于污水处理的闸门，解 决了现有闸门结构复杂、制造成本高和密封装置复杂的问题。
为达到上述目的，本实用新型的技术方案如下：
一种用于污水处理的闸门，包括闸板框架、闸板、丝杆和手动开 关，所述闸板框架的两侧壁间安装有所述闸板，所述手动开关安装于 所述闸板框架顶部的中间，所述手动开关内安装有丝母，所述丝杆的 一端安装于所述闸板的上部，所述丝杆的另一端套设于所述丝母内， 所述闸板框架的两侧壁内侧均安装有密封条安装架，所述密封条安装 架前部的内侧卡设有所述闸板，所述密封条安装架后部的外侧均安装 有密封条一;所述闸板底部的闸板框架上开有密封槽，所述密封槽内 安装有密封条二。
优选的所述闸板框架两侧壁的外侧均安装有两个加固件一，所述 加固件一一端均安装于所述闸板框架的外侧，另一端均向外弯曲。
优选的，所述密封条安装架的横截面形状为斜边有缺口的直角三 角形，所述闸板卡设于一直角边的内侧，所述密封条一安装于斜边的 外侧。
通过上述技术方案，本实用新型提出的一种用于污水处理的闸 门，通过简化闸门的结构，解决了现有闸门结构复杂、制造成本高的 问题;通过将密封装置改为一根密封条，简化了结构，且密封效果俱 佳，解决了密封装置复杂不适合污水处理时使用的问题。
