申请日2014.02.28
公开(公告)日2014.11.05
IPC分类号B63B35/32; C02F1/00
摘要
本实用新型公开了一种用于清除污水处理池中绿藻的设备，包括船身、蓄电池、断路器、抽水泵、过滤器、抽水管头和排水管，蓄电池、抽水泵和过滤器均置于船身内，断路器设置在蓄电池与抽水泵之间的线路中，抽水泵的进水端与抽水管头的出水端连接，抽水管头的进水端置于船身底部外，抽水泵的出水端与过滤器的进水端连接，过滤器的出水端与排水管的一端连接，排水管的另一端置于船身边缘外部。与现有技术相比，本实用新型可在设备的运行中自动清理污水处理池表层的绿藻等浮游物，相对加入灭藻药剂，降低了成本，而相对人工打捞，降低了劳动强度，提高了工作效率，且消除了安全隐患，具有非常高的实用价值。
权利要求书
1.一种用于清除污水处理池中绿藻的设备，包括船身，其特征在于：还包 括蓄电池、断路器、抽水泵、过滤器、抽水管头和排水管，所述蓄电池、所述 抽水泵和所述过滤器均置于所述船身内，所述断路器设置在所述蓄电池与所述 抽水泵之间的线路中，所述抽水泵的进水端与所述抽水管头的出水端连接，所 述抽水管头的进水端置于所述船身底部外，所述抽水泵的出水端与所述过滤器 的进水端连接，所述过滤器的出水端与所述排水管的一端连接，所述排水管的 另一端置于所述船身边缘外部。
2.根据权利1所述的一种用于清除污水处理池中绿藻的设备，其特征在于： 所述抽水管头的进水端口为扁平喇叭形状。
3.根据权利1所述的一种用于清除污水处理池中绿藻的设备，其特征在于： 所述排水管为“L”型管。
4.根据权利1所述的一种用于清除污水处理池中绿藻的设备，其特征在于： 所述蓄电池为大容量电池。
5.根据权利1所述的一种用于清除污水处理池中绿藻的设备，其特征在于： 所述抽水管头、所述抽水泵、所述过滤器和所述排水管之间均通过法兰盘连接。
说明书
一种用于清除污水处理池中绿藻的设备
技术领域
本实用新型涉及一种设备，尤其涉及一种用于清除污水处理池中绿藻的设 备。
背景技术
现在污水处理厂的工艺有多种，有的工艺在生产中处理池的表面会产生大 量绿藻，影响正常运行，现在人们采取的方法大致有两种：一种是加入灭藻药 剂，成本高，影响出水质量;另一种是人工打捞，工人劳动强度大，效率低， 还不安全。
发明内容
本实用新型的目的是要提供一种用于清除污水处理池中绿藻的设备。
为达到上述目的，本实用新型是按照以下技术方案实施的：

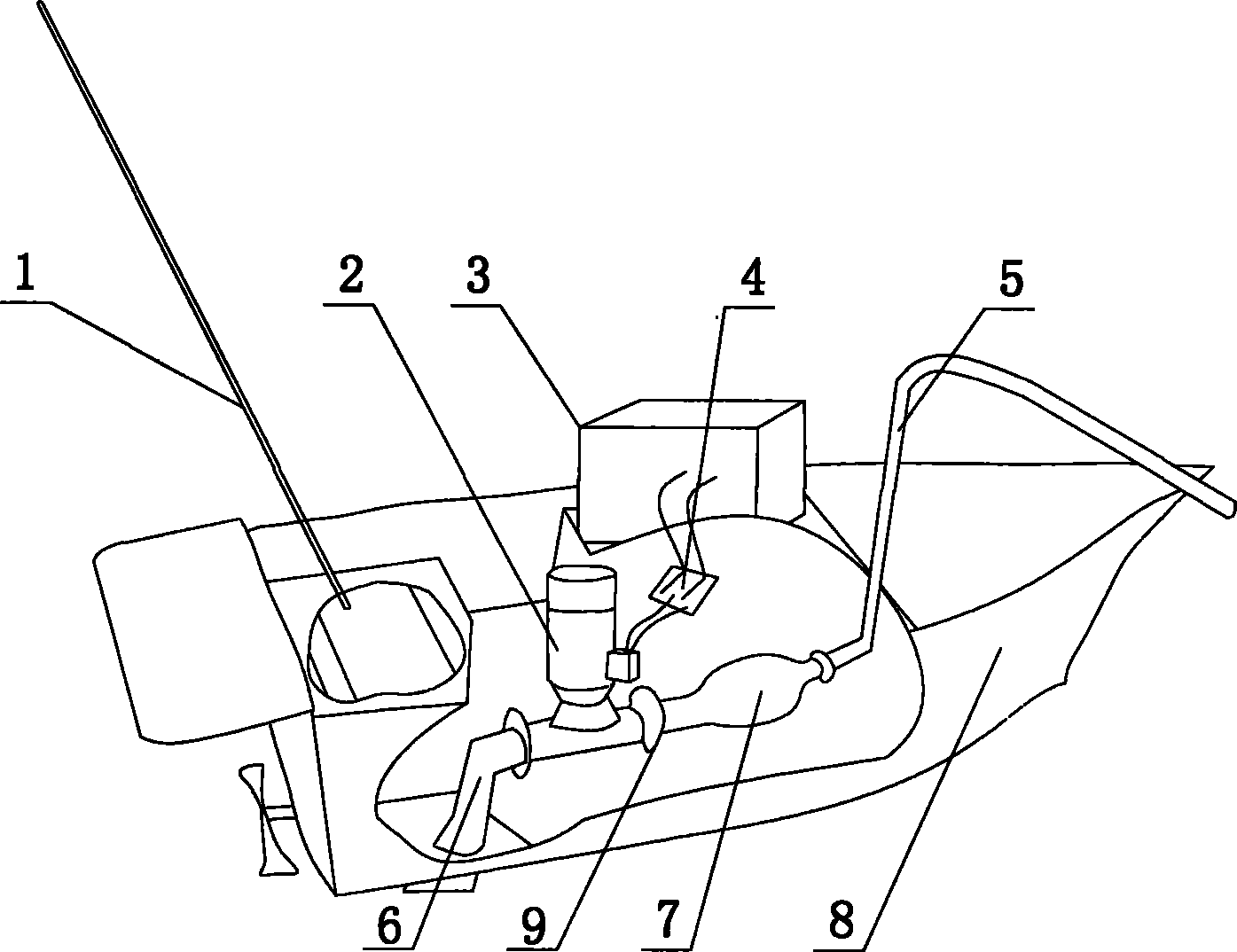

一种用于清除污水处理池中绿藻的设备，包括船身、蓄电池、断路器、抽 水泵、过滤器、抽水管头和排水管，所述蓄电池、所述抽水泵和所述过滤器均 置于所述船身内，所述断路器设置在所述蓄电池与所述抽水泵之间的线路中， 所述抽水泵的进水端与所述抽水管头的出水端连接，所述抽水管头的进水端置 于所述船身底部外，所述抽水泵的出水端与所述过滤器的进水端连接，所述过 滤器的出水端与所述排水管的一端连接，所述排水管的另一端置于所述船身边 缘外部。
进一步地，所述抽水管头的进水端口为扁平喇叭形状。
进一步地，所述排水管为“L”型管。
进一步地，所述蓄电池为大容量电池。
进一步地，所述抽水管头、所述抽水泵、所述过滤器和所述排水管之间均 通过法兰盘连接。
与现有技术相比，本实用新型可在设备的运行中自动清理污水处理池表层 的绿藻等浮游物，相对加入灭藻药剂，降低了成本，而相对人工打捞，降低了 劳动强度，提高了工作效率，且消除了安全隐患，具有非常高的实用价值。
