申请日2013.11.29
公开(公告)日2015.06.03
IPC分类号C02F9/02; C02F1/28; E03B1/04
摘要
一种洗车场废水回用系统，包括承接地面径流的集水仓，集水仓自上至下设置粗滤网、细滤网、透水土工布、布水管和填充有吸附材料的滤料框，滤料框下方为蓄水仓，蓄水仓的底部设置有潜水泵，潜水泵出口连接至洗车场蓄水池，本发明可回用洗车用水，以节约水资源。
权利要求书
1.一种洗车场废水回用系统，其特征在于，包括承接地面径流的集水仓 (2)，集水仓(2)自上至下设置粗滤网(3)、细滤网(4)、透水土工布 (5)、布水管(6)和填充有吸附材料的滤料框(7)，滤料框(7)下方为 蓄水仓(9)，蓄水仓(9)的底部设置有潜水泵(1)，潜水泵(1)出口连 接至洗车场蓄水池。
2.根据权利要求1所述的洗车场废水回用系统，其特征在于，所述滤料 框(7)与蓄水仓(9)之间设置有二次透水土工布(8)。
3.根据权利要求1所述的洗车场废水回用系统，其特征在于，所述蓄水 仓(9)为顶部镂空仓体。
说明书
一种洗车场废水回用系统
技术领域
本发明属于节水技术领域，特别涉及一种洗车场废水回用系统。
背景技术
洗车场用水量巨大，一般都是直接采用的居民用水或者工业用水，这非 常浪费，因为洗车对水质的要求并不高，只要水中无杂质，无异味即可。而 用居民或者工业用水则无疑造成了巨大的浪费，同时冲洗汽车的水直接流失， 也造成严重浪费。
发明内容
为了克服上述现有技术的缺点，本发明的目的在于提供一种洗车场废水回 用系统，可回用洗车用水，以节约水资源。
为了实现上述目的，本发明采用的技术方案是：

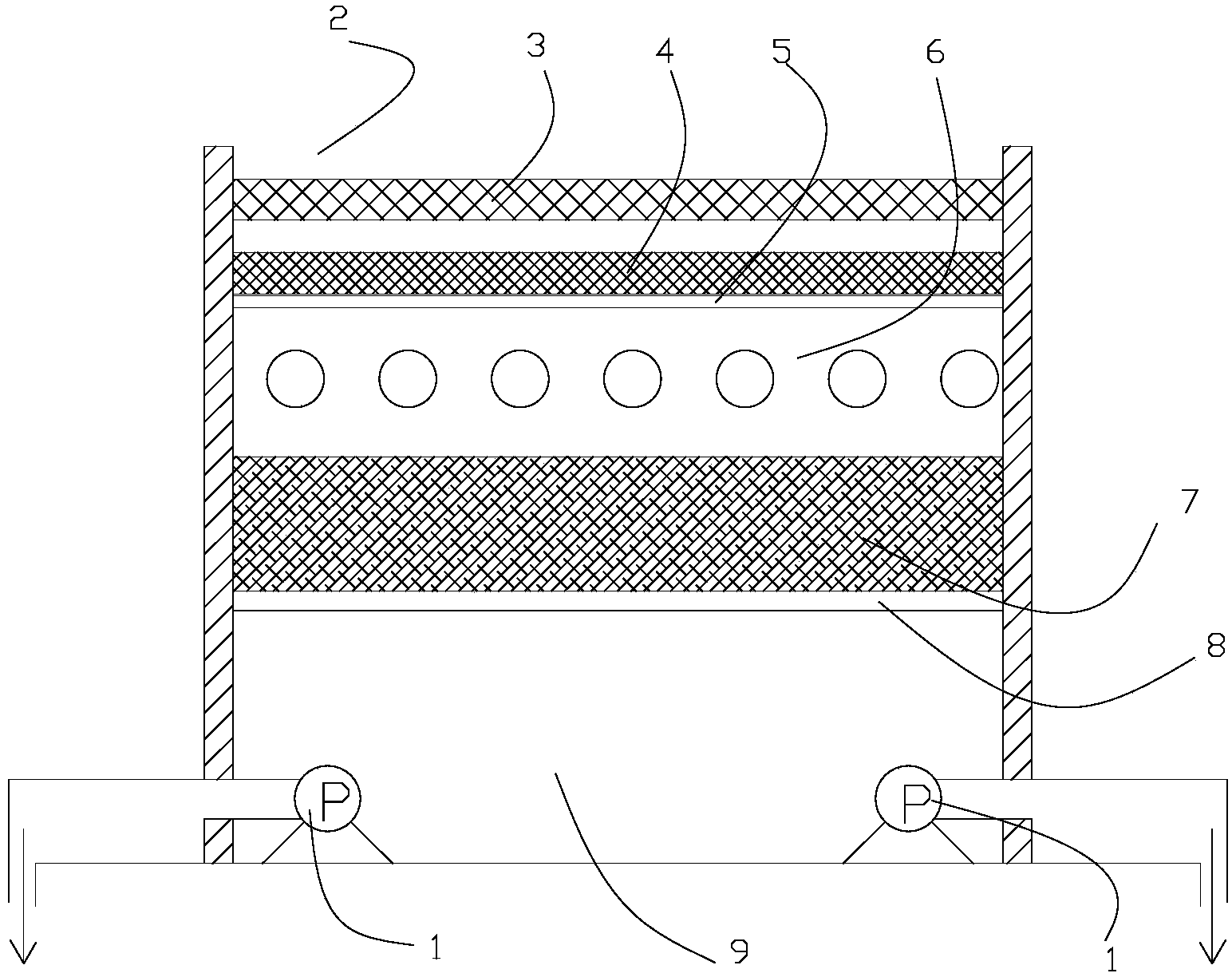

一种洗车场废水回用系统，包括承接地面径流的集水仓2，集水仓2自 上至下设置粗滤网3、细滤网4、透水土工布5、布水管6和填充有吸附材料 的滤料框7，滤料框7下方为蓄水仓9，蓄水仓9的底部设置有潜水泵1，潜 水泵1出口连接至洗车场蓄水池。
所述滤料框7与蓄水仓9之间设置有二次透水土工布8。
所述蓄水仓9为顶部镂空仓体。
与现有技术相比，本发明可回用洗车用水，以节约水资源。
