申请日2013.10.20
公开(公告)日2014.04.09
IPC分类号C02F11/10
摘要
本实用新型涉及污水污泥的处理技术领域，属于城市污水污泥和工业污泥的处理，特别是一种回转式污泥热解炭化炉，在加热室中设置着卧式反应罐，卧式反应罐两端固接着进、出口管，位于加热室外的进、出口管上分别设置的支撑滚圈分别与托轮组相配合，在进口管上固接的大齿轮与减速电机驱动的小齿轮相配合，储存罐下部出口上设置着第一螺旋输送机，第一螺旋输送机出料口通过管道连接着第二螺旋输送机的进料口，第二螺旋输送机的出口管动配合连接着卧式反应罐的进口管，在卧式反应罐的出口管端连接着出料室。其结构合理，可以将污泥中的重金属钝化在碳化固体产物中，产生的可燃气体可以循环利用，能源回收利用率高，减少对环境的污染。
权利要求书

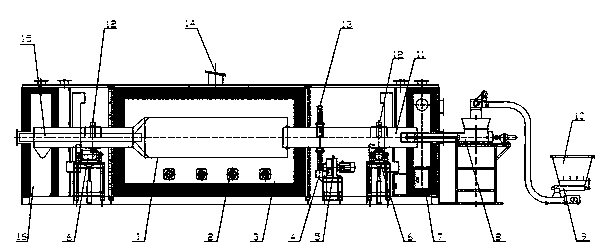

1.一种回转式污泥热解炭化炉，其特征是：在加热室(3)中设置着卧式反应罐(1)，卧式反应罐(1)两端固接着进、出口管(11、15),位于加热室(3)外的进、出口管(11、15)上分别设置的支撑滚圈(12)分别与托轮组(6)相配合，在进口管(11)上固接的大齿轮(13)与减速电机(5)驱动的小齿轮(4)相配合，储存罐(10)下部出口上设置着第一螺旋输送机(9)，第一螺旋输送机(9)出料口通过管道连接着第二螺旋输送机(8)的进料口，第二螺旋输送机(8)的出口管动配合连接着卧式反应罐(1)的进口管，在卧式反应罐(1)的出口管端连接着出料室(16)。
2.根据权利要求1所述的一种回转式污泥热解炭化炉，其特征是：在加热室(3)中均布设置着燃烧器(2)。
3.根据权利要求2所述的一种回转式污泥热解炭化炉，其特征是：燃烧器(2)为甲烷气燃烧器。
4.根据权利要求1所述的一种回转式污泥热解炭化炉，其特征是：在卧式反应罐进口管(11)的管口处设置着集气室(7)。
5.根据权利要求1所述的一种回转式污泥热解炭化炉，其特征是：在加热室(3)的上部设置着出烟口(14)。
6.根据权利要求1所述的一种回转式污泥热解炭化炉，其特征是：在加热室(3)的炉壳上设置着保温层。
说明书
回转式污泥热解炭化炉
技术领域
本实用新型涉及污水污泥的处理技术领域，属于城市污水污泥和工业污泥的处理装置，特别是一种回转式污泥热解炭化炉。
背景技术
近年来，我国城镇污水处理事业获得了极大发展，使得我国水环境得到了极大改善。但是，污水处理厂和污水处理量的急剧增加，导致城镇污水处理厂在污水处理过程中产生的污水污泥的总量也急剧攀升，从而成为我国城市新的环境污染威胁源。当前我国主要的污泥处理处置方式是脱水后直接填埋或农业利用。据统计，我国城镇污水处理厂污水污泥处置应用的主要方法为农业利用·陆地填埋以及其它一些处置。但是，污泥农业利用或土地利用会导致土壤重金属浓度增加，并间接进入大气和水体环境，从而威胁人类健康，污泥填埋会占用大量的土地资源，且会造成潜在的环境危害。而污泥焚烧可最大化的减少污泥体积且可回收大量热能，但是焚烧也会向大气、水和土壤排放大量的污染物。
实用新型内容
本实用新型的目的在于提供一种回转式污泥热解炭化炉，其结构合理，可以将污泥中的重金属钝化在碳化固体产物中，产生的可燃气体可以循环利用，能源回收利用率高，减少对环境的污染。
本实用新型的目的是这样实现的：一种回转式污泥热解炭化炉，在加热室中设置着卧式反应罐，卧式反应罐两端固接着进、出口管，位于加热室外的进、出口管上分别设置的支撑滚圈分别与托轮组相配合，在进口管上固接的大齿轮与减速电机驱动的小齿轮相配合，储存罐下部出口上设置着第一螺旋输送机，第一螺旋输送机出料口通过管道连接着第二螺旋输送机的进料口，第二螺旋输送机的出口管动配合连接着卧式反应罐的进口管，在卧式反应罐的出口管端连接着出料室。
本实用新型的卧式反应罐为水平放置的圆柱形罐，在卧式反应罐的前端连接有螺旋输送机。污水污泥经脱水，干化处理后储存于污泥储存罐中通过螺旋输送机在推进器作用下向前输送。在卧式反应罐末端设有出料室炭化固体产物直接由出料室至储炭仓储存。燃烧系统主体结构为套置在卧式反应罐外部的加热室。加热室主要有位于一侧的四台甲烷气燃烧器和另一侧的烟气出口组成。燃烧系统可将污泥处理中的有害气体循环使用，并且保证了间接加热滚筒式卧式反应罐内污泥在600度条件下进行热解反应。当电机驱动卧式反应罐正转时，卧式反应罐内进料，加热室内的燃烧器加热卧式反应罐，使污泥进行热解反应;当电机驱动卧式反应罐反转时，在卧式反应罐内的导流板的作用下是碳化固体产物输出。
本实用新型的优点在于：使用本实用新型进行污泥转化成炭过程中，所有的重金属均被安全地钝化在炭化固体产物中，产生的气体中无有害副产物，如二噁英;使用本发明进行污泥转化成炭过程中，产生三种高热值有效组分，有效实现污泥炭化;装置集产物收集、物料传输和能量传导于一体，所以能源回收利用率高。
本实用新型结构合理，实现了将污泥中的重金属钝化在碳化固体产物中，产生的可燃气体实现循环利用，能源回收利用率高，减少了对环境的污染。
