新型叠螺式污泥脱水机

发布时间:2018-6-3 20:19:33  中国污水处理工程网

  申请日2013.10.18

  公开(公告)日2014.05.14

  IPC分类号C02F11/12

  摘要

  本实用新型公开了一种新型叠螺式污泥脱水机,其包括:机体,其具有过滤腔体以及安装于过滤腔体且由主轴驱动的变径变距的螺旋浆叶;支撑机体的支架;其特征在于,所述过滤腔体由变截面的过滤条环形排列而成,由过滤条排列而成的过滤面在两两过滤条之间具有过滤间隙,而该过滤间隙的走向与主轴的延伸方向相同;所述过滤条外围通过支撑结构进行固定。本实用新型的有益效果是:本实用新型的过滤腔,使用工字形的过滤条,在腔体箍的内表面构成过滤面,而滤缝方向与污泥的运动方向保持一致,因此,污泥不易在缝隙嵌入或者受阻。

  权利要求书

  1.一种新型叠螺式污泥脱水机,其包括:机体,其具有过滤腔体以及安装于过滤腔体且由主轴驱动的变径变距的螺旋浆叶;支撑机体的支架;其特征在于,所述过滤腔体由变截面的过滤条环形排列而成,由过滤条排列而成的过滤面在两两过滤条之间具有过滤间隙,而该过滤间隙的走向与主轴的延伸方向相同;所述过滤条外围通过支撑结构进行固定。

  2.根据权利要求1所述的一种新型叠螺式污泥脱水机,其特征在于,所述过滤条通过环形阵列方式围护而成过滤腔体,且过滤间隙等间距布置。

  3.根据权利要求1所述的一种新型叠螺式污泥脱水机,其特征在于,所述过滤条表面设有耐磨层。

  4.根据权利要求3所述的一种新型叠螺式污泥脱水机,其特征在于,所述耐磨层为氮硅化合物/氧化硅。

  5.根据权利要求1所述的一种新型叠螺式污泥脱水机,其特征在于,所述支撑结构选用腔体箍,腔体箍具有一个内圆周面,该内圆周面具有延伸方向与主轴轴线延伸方向一致的固定槽,所述过滤条远离过滤腔体端则嵌入固定槽。

  6.根据权利要求1所述的一种新型叠螺式污泥脱水机,其特征在于,所述过滤条采用合金钢浇铸成型/由机床加工而成。

  7.根据权利要求1所述的一种新型叠螺式污泥脱水机,其特征在于,所述过滤条的截面呈工字形。

  8.根据权利要求1所述的一种新型叠螺式污泥脱水机,其特征在于,所述过滤条之间的间隙为1mm~5mm。

  说明书

  一种新型叠螺式污泥脱水机

  技术领域

  本实用新型涉及环保设备领域,尤其是涉及一种新型叠螺式污泥脱水机。

  背景技术

  目前市场上的叠螺式污泥脱水机,过滤腔是由动片和定片(静片)层叠而成 的,而污泥是沿轴向运动。这样层叠而成的腔体,与轴向运动的污泥呈直角前 进,这样污泥在动片与静片的间隙相对运动时,缝隙被污泥堵塞,致使过水面 积逐渐缩小,最后无法工作。

  实用新型内容

  本实用新型的目的就是为了解决上述问题,提供一种新型叠螺式污泥脱水 机。

  为了实现上述目的,本实用新型采用如下技术方案:

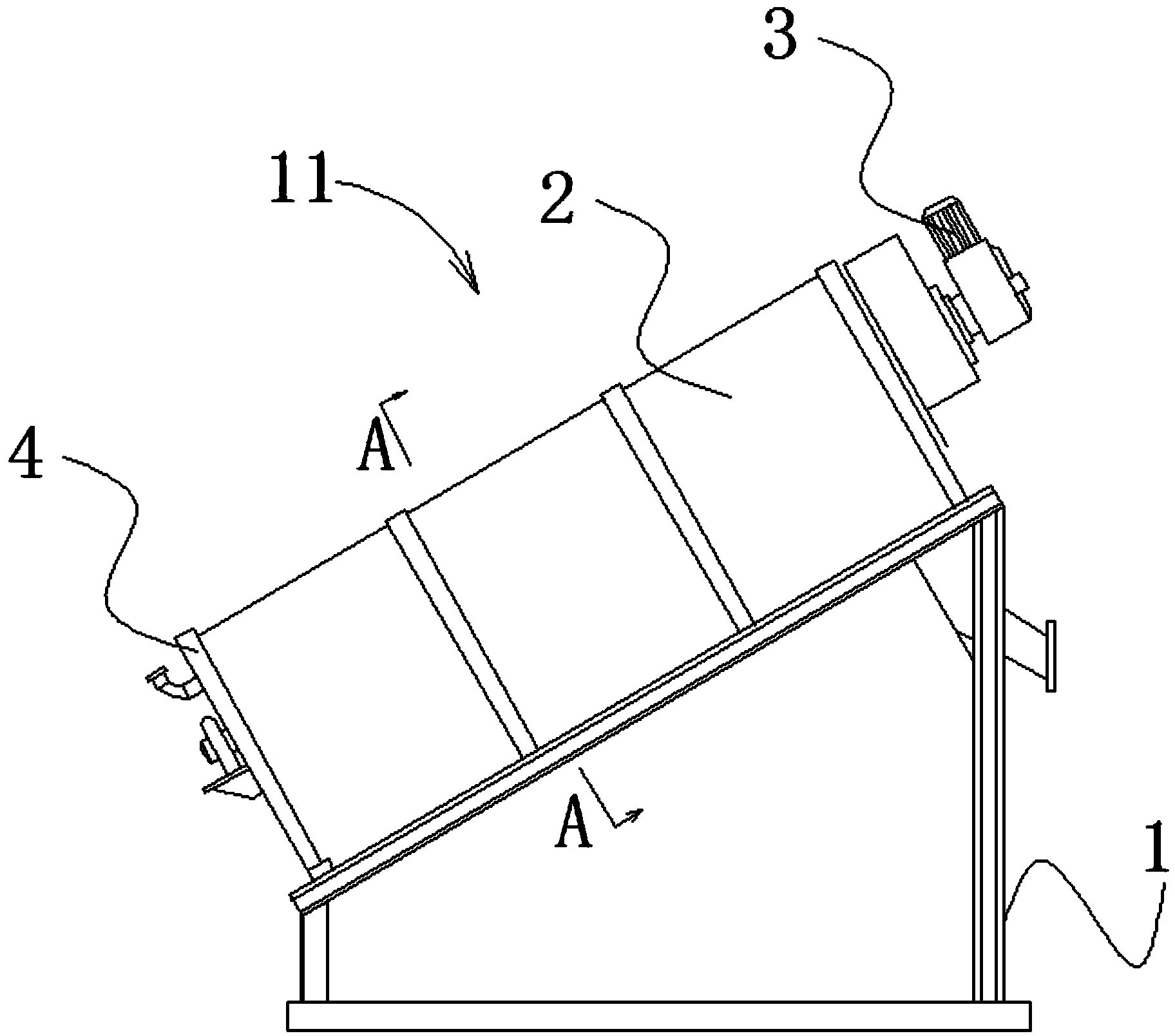

  一种新型叠螺式污泥脱水机,其包括:机体,其具有过滤腔体以及安装于过 滤腔体且由主轴驱动的变径变距的螺旋浆叶;支撑机体的支架;其特征在于, 所述过滤腔体由变截面的过滤条环形排列而成,由过滤条排列而成的过滤面在 两两过滤条之间具有过滤间隙,而该过滤间隙的走向与主轴的延伸方向相同; 所述过滤条外围通过支撑结构进行固定。

  优选地,所述过滤条通过环形阵列方式围护而成过滤腔体,且过滤间隙等间 距布置。

  优选地,所述过滤条表面设有耐磨层。

  优选地,所述耐磨层为氮硅化合物/氧化硅。

  优选地,所述支撑结构选用腔体箍,腔体箍具有一个内圆周面,该内圆周面 具有延伸方向与主轴轴线延伸方向一致的固定槽,所述过滤条远离过滤腔体端 则嵌入固定槽。

  优选地,所述过滤条采用合金钢浇铸成型/由机床加工而成。

  优选地,所述过滤条的截面呈工字形。

  优选地,所述过滤条之间的间隙为1mm~5mm。

  与现有技术相比,本实用新型具有如下有益效果:本实用新型的过滤腔,使 用工字形的过滤条,在腔体箍的内表面构成过滤面,而滤缝方向与污泥的运动 方向保持一致,因此,污泥不易在缝隙嵌入或者受阻。

  即使过滤缝隙被污泥阻塞,也容易经过人工清洗而得以解决。

  过滤条具有诸如氮硅化合物等耐磨层结构在提高整体耐磨性能的同时,也延 长了过滤条的使用期限。
