申请日2013.09.30
公开(公告)日2014.04.30
IPC分类号F28F9/24; F28D7/00
摘要
本实用新型公开了一种适用于废水处理的换热器，包括壳体、分别固接在壳体上下两端的上封头和下封头、均布在壳体内的若干换热管，所述壳体外壁固接有进水管和出水管，所述上封头上固接有进气管，下封头上固接有出气管;所述壳体内均匀安装有若干折流板，折流板与壳体中轴线相垂直，每两块相邻的折流板的开口方向相反。该换热器采用竖直式设计，能有效增强流动性，防止低温水和冷凝水的堆积，保证管道的流通面积不受影响，且在换热管上间隔设置有若干封闭式的折流板，能有效防止低温水的流出，保证低温水的流动距离，增强换热效率。
权利要求书

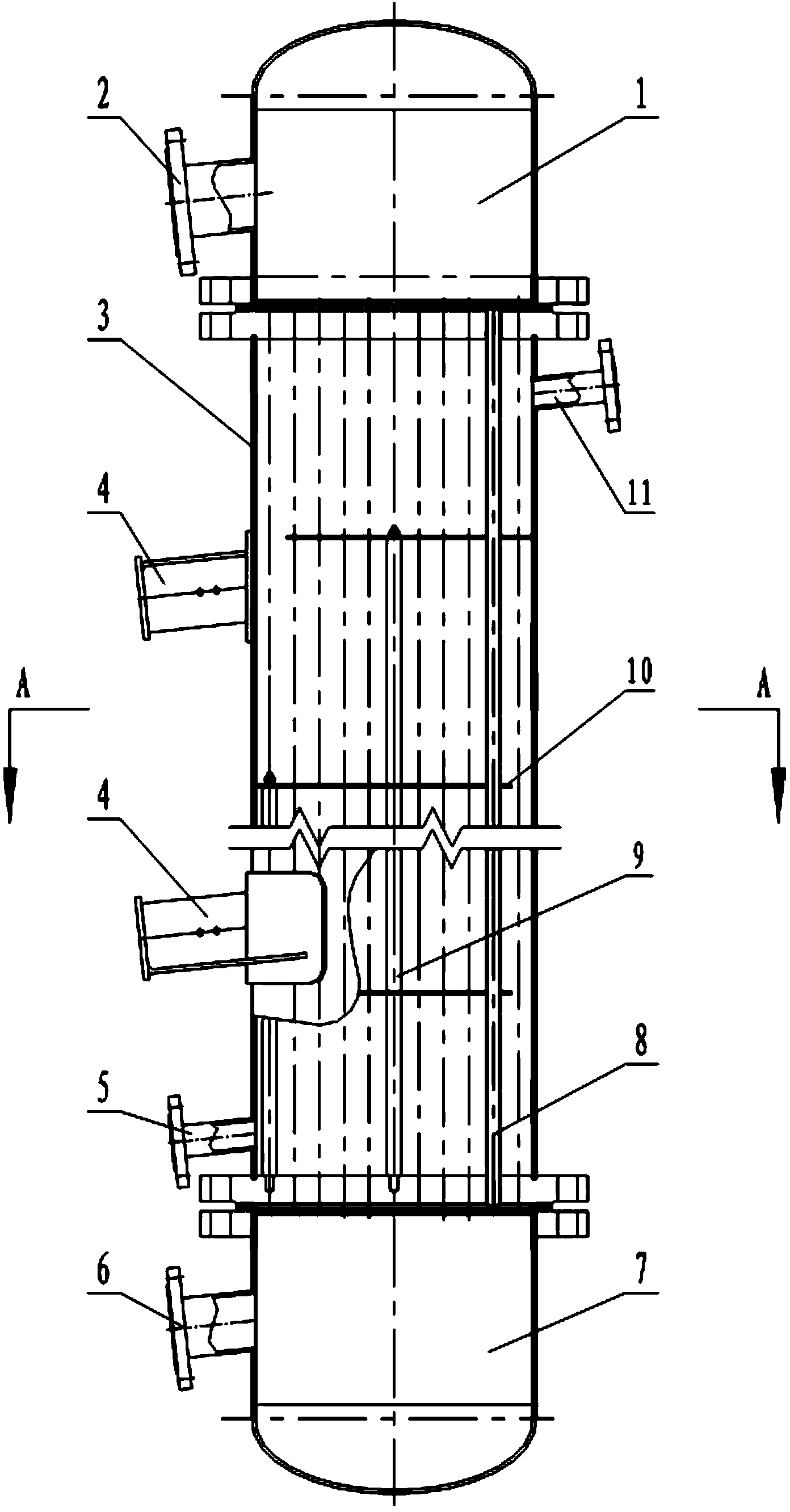

1.一种适用于废水处理的换热器，包括壳体(3)、分别固接在 壳体(3)上下两端的上封头(1)和下封头(7)、均布在壳体(3) 内的若干换热管(8)，所述壳体(3)外壁固接有进水管(11)和出 水管(5)，所述上封头(1)上固接有进气管(2)，下封头(7)上固 接有出气管(6)，其特征在于：所述壳体(3)内均匀安装有若干折 流板(10)，折流板(10)与壳体(3)中轴线相垂直，每两块相邻的 折流板(10)的开口方向相反。
2.根据权利要求1所述的适用于废水处理的换热器，其特征在 于：每块所述折流板(10)底部均安装有拉杆(9)，拉杆(9)上端 与折流板(10)边缘固接、下端与壳体(3)末端固接。
3.根据权利要求2所述的适用于废水处理的换热器，其特征在 于：所述拉杆(9)的长度至下而上呈螺旋形递增。
4.根据权利要求1所述的适用于废水处理的换热器，其特征在 于：所述壳体(3)外壁至少固接有两个支座(4)。
5.根据权利要求1所述的适用于废水处理的换热器，其特征在 于：所述折流板(10)至少有六块。
6.根据权利要求1所述的适用于废水处理的换热器，其特征在 于：所述进水管(11)、出水管(5)、进气管(2)、出气管(6)和支 座(4)均为倾斜布置。
7.根据权利要求6所述的适用于废水处理的换热器，其特征在 于：所述进水管(11)、出水管(5)、进气管(2)、出气管(6)和支 座(4)与壳体(3)中轴线之间的夹角均为85°。
说明书
一种适用于废水处理的换热器
技术领域
本实用新型涉及废水处理设备的设计及制造技术领域，尤其涉及 一种适用于废水处理的换热器。
背景技术
目前，化工企业每天都会产生大量的废水，废水中还有大量的污 染物，若直接排放会严重危害环境，所以这些废水在排放前一般需要 进行净化处理。现如今普遍采用的是加热蒸发，使废水中的水以蒸汽 的形式分离出来，剩余废渣再进行填满。为了保证废水在加热蒸发过 程能快速升温，所采用的方法一般是对废水进行预加热，预加热的废 水再进行二次加热蒸发，选择两次加热的方式进行蒸发处理，能大幅 缩减能源消耗，节约成本，一般采用的预加热设备为换热器，但大部 分换热器为横置式，即换热管与地面平行，换热管内冷却液化的水不 能完全排除，导致换热管的流通面积减小，使得单位时间流过的蒸汽 量降低，进而影响了换热管效果;且为了增长换热管长度，换热管一 半被设计成U型，但却存在耗材多，成本高的问题;同时，部分换热 器内安装有折流杆，目的是为了增长换热管外围低温水的流通距离， 使低温水呈波浪形流动，最大程度将蒸汽中的热量吸收，但折流杆一 般为单体式设计，即折流杆彼此之间不是封闭式连接，水会从折流杆 之间的缝隙流过，使得折流效果下降，进而影响换热效果。
实用新型内容
为了解决上述技术问题，本实用新型旨在提供一种耗材少、成本 低、使用便捷、流通性强、换热效率高、不易堆积水分的适用于废水 处理的换热器。
本实用新型是通过如下技术方案来实现的：
一种适用于废水处理的换热器，包括壳体、分别固接在壳体上下 两端的上封头和下封头、均布在壳体内的若干换热管，所述壳体外壁 固接有进水管和出水管，所述上封头上固接有进气管，下封头上固接 有出气管;所述壳体内均匀安装有若干折流板，折流板与壳体中轴线 相垂直，每两块相邻的折流板的开口方向相反。
每块所述折流板底部均安装有拉杆，拉杆上端与折流板边缘固 接、下端与壳体末端固接。
所述拉杆的长度至下而上呈螺旋形递增。
所述壳体外壁至少固接有两个支座。
所述折流板至少有六块。
所述进水管、出水管、进气管、出气管和支座均为倾斜布置。
所述进水管、出水管、进气管、出气管和支座与壳体中轴线之间 的夹角均为85°。
本实用新型的有益效果是：
与现有技术相比，本实用新型提供的适用于废水处理的换热器， 其采用竖直式设计，能有效增强流动性，防止低温水和冷凝水的堆积， 保证管道的流通面积不受影响，且在换热管上间隔设置有若干封闭式 的折流板，能有效防止低温水的流出，保证低温水的流动距离，增强 换热效率，同时所有安装在壳体上的管道口和支座均呈倾斜布置，使 得安装后的换热器呈倾斜布置，能更进一步提升水的流动性，保证热 量的完全利用，降低能耗。
