申请日2013.09.30
公开(公告)日2014.04.16
IPC分类号B01D36/04
摘要
本实用新型涉及一种具有过滤罐的污水沉淀池，包括池体和管体，池体内壁近底端开设有用于排水的出水口，池体内壁近上端开口位置固定连接有用于固定管体的固定架，固定架上开设有若干个用于插入管体的通孔，管体插入通孔与固定架固定，管体一端开口，每根管体侧壁上开设有若干个用于排水的出水孔，出水孔上设置有直径与出水孔直径相同的过滤网。本实用新型的具有过滤管的污水沉淀池内设置有开口具有过滤网的过滤管，从而大大提高沉淀效果和方便清洗沉淀物。
权利要求书

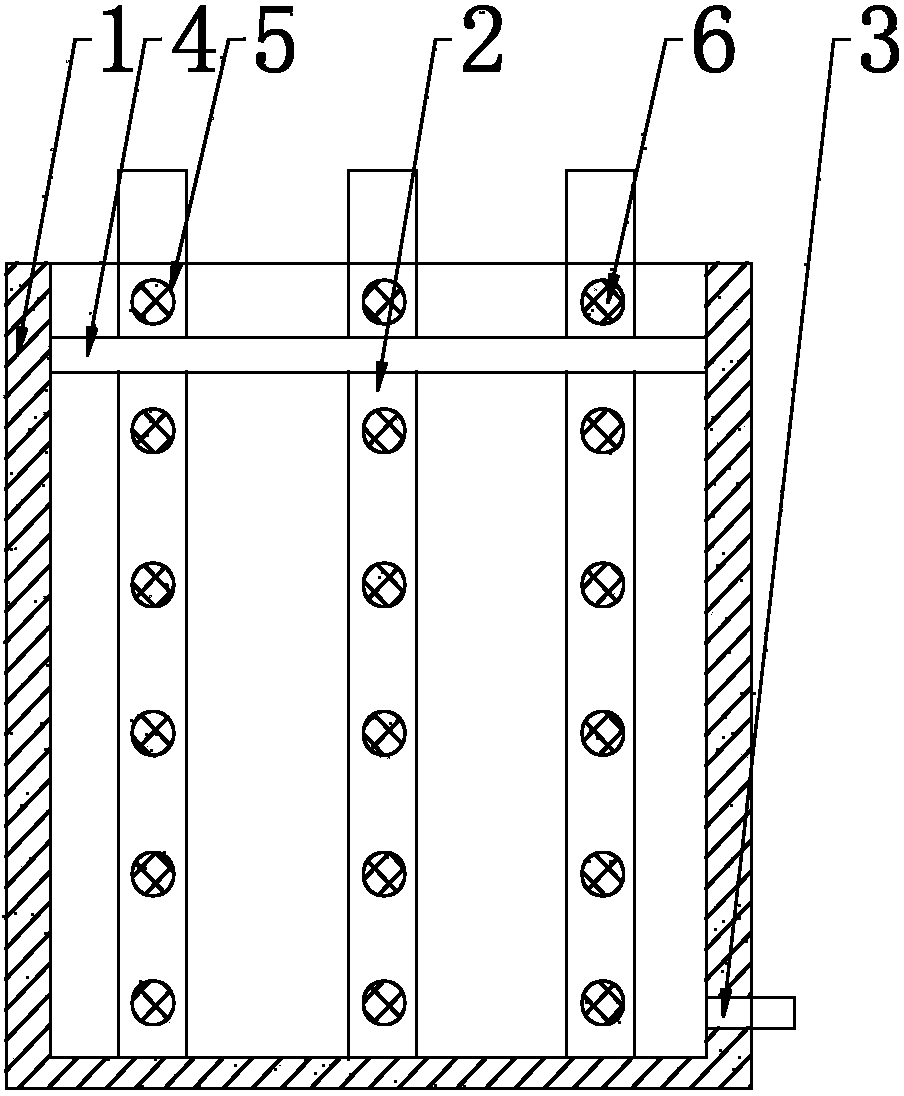

1.一种具有过滤管的污水沉淀池，包括池体(1)和管体(2)，其特征是： 所述的池体(1)内壁近底端开设有用于排水的出水口(3)，池体(1)内壁近 上端开口位置固定连接有用于固定管体(2)的固定架(4)，所述的固定架(4) 上开设有若干个用于插入管体(2)的通孔，所述的管体(2)插入通孔与固定 架(4)固定，管体(2)一端开口，每根管体(2)侧壁上开设有若干个用于排 水的出水孔(5)，所述的出水孔(5)上设置有直径与出水孔(5)直径相同的 过滤网(6)。
说明书
具有过滤管的污水沉淀池
技术领域
本实用新型涉及一种具有过滤罐的污水沉淀池。
背景技术
普通的污水沉淀池结构简单，不仅沉淀效果缓慢，而且清理沉淀物非常麻 烦，费时费力。
实用新型内容
本实用新型要解决的技术问题是：为解决上述存在的问题，提供一种具有 过滤管的污水沉淀池，解决普通沉淀池效果缓慢和清理麻烦的问题。
本实用新型解决其技术问题所采用的技术方案是：一种具有过滤管的污水 沉淀池，包括池体和管体，池体内壁近底端开设有用于排水的出水口，池体内 壁近上端开口位置固定连接有用于固定管体的固定架，固定架上开设有若干个 用于插入管体的通孔，管体插入通孔与固定架固定，管体一端开口，每根管体 侧壁上开设有若干个用于排水的出水孔，出水孔上设置有直径与出水孔直径相 同的过滤网。
本实用新型的有益效果是，本实用新型的具有过滤管的污水沉淀池内设置 有开口具有过滤网的过滤管，从而大大提高沉淀效果和方便清洗沉淀物。
