申请日2013.10.14
公开(公告)日2014.01.01
IPC分类号B01D53/78; B01D36/04; B01D53/48
摘要
本发明公开了一种湿法烟气脱硫废水处理系统的废水供应系统，由石膏旋流站、真空皮带脱水机、一级滤液接收箱、二级滤液接收箱、废水储存箱、废水输送泵、真空泵组成;本发明通过湿法烟气脱硫废水处理系统废水供应工艺的改进，免去了废水旋流站、废水旋流站供给箱和泵的设置，同时减少了废水处理系统的容量以及药剂的投加量，降低了投资和运行费用。另外，进入废水处理系统的废水含固量降低，可以减少固体废物的产生，避免了资源浪费。
权利要求书

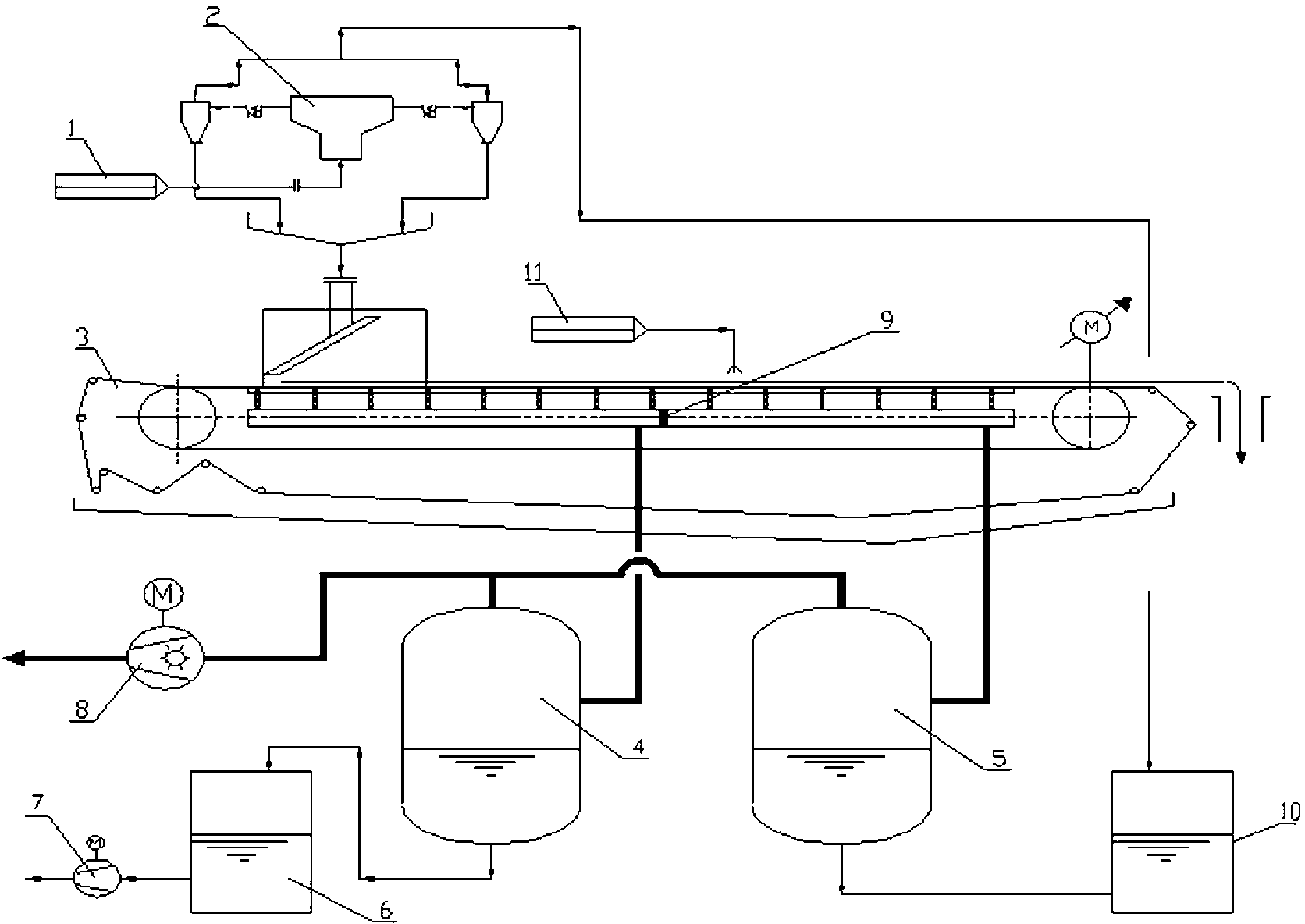

1.一种湿法烟气脱硫废水处理系统废水供应系统，由石膏旋流站(2)、真空皮带脱水机(3)、一级滤液接收箱(4)、二级滤液接收箱(5)、废水储存箱(6)、废水输送泵(7)、真空泵(8)组成，其特征在于：石膏浆液(1)进入石膏旋流站(2)的进料口，石膏旋流站(2)的溢流口与回用水箱(10)的顶部相连通，石膏旋流站(2)的底流与真空皮带脱水机(3)的进料口相连通，真空皮带脱水机(3)的滤液管被真空隔离板(9)分成两部分，分别与一级滤液接收箱(4)和二级滤液接收箱(5)的上半部相连通，一级滤液接收箱(4)的底部与废水储存箱(6)的下半部相连通，废水输送泵(7)的入口与废水储存箱(6)的下半部相连通，废水输送泵(7)的出口与废水处理系统相连通，二级滤液接收箱(5)的底部与回用水箱(10)的下半部相连通，回用水箱的浆液返回脱硫系统回用。
2.一种利用权利要求1的湿法烟气脱硫废水处理系统废水供应系统供应废水的方法，包括如下步骤：
a.将石膏旋流站(2)溢流浆液全部接入回用水箱(10)，返回脱硫系统回用;
b.将真空皮带脱水机(3)的滤液管通过真空隔离板(9)分成两段，使滤液分成未经石膏饼冲洗水(11)稀释的一级滤液和经石膏饼冲洗水(11)稀释的二级滤液两部分;
c.将一级滤液接入废水储存箱(6)，然后通过废水输送泵(7)输送到脱硫废水处理系统进行处理。
说明书
湿法烟气脱硫废水处理系统废水供应工艺
技术领域
本发明属于湿法烟气脱硫设备配置的技术领域，具体涉及一种用于湿法烟气脱硫领域废水处理系统的废水供应工艺。
背景技术
湿法烟气脱硫系统中，随着运行时间的推移，氯离子浓度会不断上升，重金属也会富集，从而腐蚀脱硫系统中的相关设备并影响石膏品质。为了保护脱硫系统不被腐蚀并降低石膏中的重金属含量，必须定期排放一定量脱硫废水进入废水处理系统，使脱硫系统中的氯离子和重金属浓度维持在可接受范围内。目前该领域传统的废水处理系统废水供应工艺如下：石膏浆液接入石膏旋流站，石膏旋流溢流的大部分以及底流经真空皮带机后产生的全部滤液都进入回用水箱，返回脱硫系统回用，有一小部分石膏旋流站溢流被接入废水旋流站供给箱，通过废水旋流站供给泵送至废水旋流站进行再次旋流分离，废水旋流站底流进入回用水箱，返回脱硫系统回用，溢流进入废水储存箱，供给废水处理系统。该工艺问题在于：废水旋流站溢流含固量在3.0%左右，大量的石膏被带入废水处理系统，会增加废水处理系统的固体负荷，增大设备容量需求，增加投资费用;为达到处理效果，需投加大量药剂，提高了运行成本;同时，经废水处理系统加药处理后产生的石膏饼中含有重金属和药剂，不能进行综合回收利用，只能外运填埋，使固废量增加，造成资源浪费。
发明内容
为了克服废水处理系统供应的废水含固量高的问题，本发明提出了一种用于湿法烟气脱硫领域的废水处理系统废水供应工艺。该工艺利用真空皮带脱水机一级滤液作为废水处理系统的源水，降低废水处理系统的固体负荷，降低系统投资和运行费用，减少固体废物的产生。具体技术方案为：
一种湿法烟气脱硫废水处理系统废水供应系统，由石膏旋流站、真空皮带脱水机、一级滤液接收箱、二级滤液接收箱、废水储存箱、废水输送泵、真空泵组成，石膏浆液进入石膏旋流站的进料口，石膏旋流站的溢流口与回用水箱的顶部相连通，石膏旋流站的底流与真空皮带脱水机的进料口相连通，真空皮带脱水机的滤液管被真空隔离板分成两部分，分别与一级滤液接收箱和二级滤液接收箱的上半部相连通，一级滤液接收箱的底部与废水储存箱的下半部相连通，废水输送泵的入口与废水储存箱的下半部相连通，废水输送泵的出口与废水处理系统相连通，二级滤液接收箱的底部与回用水箱的下半部相连通，回用水箱的浆液返回脱硫系统回用。
一种利用上述湿法烟气脱硫废水处理系统废水供应系统供应废水的方法，包括如下步骤：
a.将石膏旋流站(2)溢流浆液全部接入回用水箱(10)，返回脱硫系统回用;
b.将真空皮带脱水机(3)的滤液管通过真空隔离板(9)分成两段，使滤液分成未经石膏饼冲洗水(11)稀释的一级滤液和经石膏饼冲洗水(11)稀释的二级滤液两部分;
c.将一级滤液接入废水储存箱(6)，然后通过废水输送泵(7)输送到脱硫废水处理系统进行处理。
本发明通过湿法烟气脱硫废水处理系统废水供应工艺的改进，免去了废水旋流站、废水旋流站供给箱和泵的设置，同时减少了废水处理系统的容量以及药剂的投加量，降低了投资和运行费用。另外，进入废水处理系统中废水含固量的降低，可以减少固体废物的产生，避免了资源浪费。
