申请日2013.08.16
公开(公告)日2014.02.26
IPC分类号C02F9/04
摘要
一种工业污水处理装置，包括罐体、污水进口、反应室、第一过滤室、第二过滤室、排水管，所述罐体顶部设有废气管;所述反应室内盛装有反应物，反应室与第一过滤室通过反应排水管连通;第一反应室底部设有粗过滤网;所述第二反应室底部设细过滤网;所述罐体底部固定安装有排水管。本实用新型结构简单、效率高、使用方便，经过多次过滤处理，使处理后的水质得以保证，即可再次循环利用。细过滤网与之盛装的粗砂一起合并设置在罐体内部，可减小本实用新型的体积，节约占地面积。
权利要求书

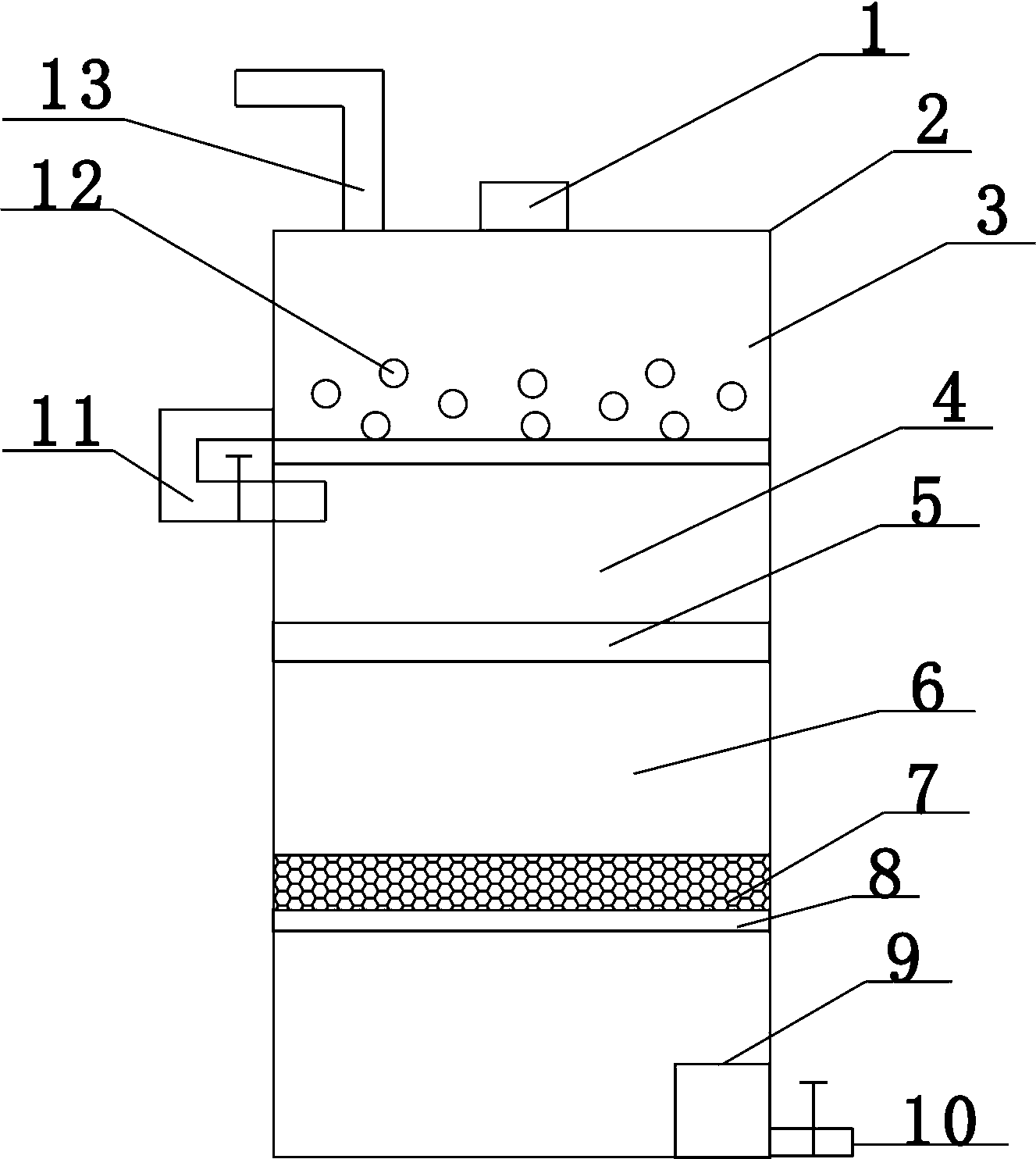

1.一种工业污水处理装置，包括罐体(2)、污水进口(1)、反应室(3)、第一过滤室(4)、第二过滤室(6)、排水管(10)，其特征在于：所述罐体顶部设有废气管(13);所述反应室(3)内盛装有反应物(12)，反应室(3)与第一过滤室(4)通过反应排水管(11)连通;第一反应室(4)底部设有粗过滤网(5);所述第二反应室(6)底部设有细过滤网(8);所述罐体底部固定安装有排水管(10)。
2.根据权利要求1所述的工业污水处理装置，其特征在于：还包括过滤罩(9)，该过滤罩(9)固定罩在排水管(10)与罐体(2)连接处。
3.根据权利要求1所述的工业污水处理装置，其特征在于：所述排水管(10)、反应排水管(11)上均设有阀门。
4.根据权利要求1所述的工业污水处理装置，其特征在于：所述细过滤网上铺有粗砂(7)。
说明书
工业污水处理装置
技术领域
本实用新型涉及污水处理装置技术领域，具体是一种工业污水处理装置。
背景技术
随着经济的发展和社会的进步，环境污染问题愈来愈受到人们的关注，如何解决污水处理的问题，是环境保护的重要课题之一。就工业生产而言，其污水排放量很大，严重影响了环境。目前工业污水废水处理装置存在结构复杂、成本高的问题，一般的小型企业无法承担高额成本，从而就直接将污水排到河里或土壤里，造成严重的环境污染。
实用新型内容
本实用新型的目的是提供一种体积小、结构简单、效率高、使用方便的工业污水处理装置。
本实用新型是这样实现的：一种工业污水处理装置，包括罐体、污水进口、反应室、第一过滤室、第二过滤室、排水管，其特征在于：所述罐体顶部设有废气管;所述反应室内盛装有反应物，该反应物可以是速凝药物、消毒剂，反应室与第一过滤室通过反应排水管连通;第一反应室底部设有粗过滤网;所述第二反应室底部设细过滤网;所述罐体底部固定安装有排水管。
还包括过滤罩，该过滤罩固定罩在排水管与罐体连接处，能将处理完后的水在从排水管排出之前，再次进行一次过滤，进一步保证排出水的水质。
所述排水管、反应排水管上均设有阀门，以便控制水管的工作状态。
所述细过滤网上铺有粗砂，对粗过滤后的污水进行脱色、除渣处理。
本实用新型的有益效果是：本实用新型结构简单、效率高、使用方便，经过多次过滤处理，使处理后的水质得以保证，即可再次循环利用。细过滤网与之盛装的粗砂一起合并设置在罐体内部，可减小本实用新型的体积，节约占地面积。
