申请日2013.11.22
公开(公告)日2014.05.28
IPC分类号B02C18/06; C02F11/00; B02C18/18; B02C18/22
摘要
本实用新型提出了一种污泥池用的双轴切碎机，包括电机、传动装置、切碎装置，所述电机与传动装置连接带动传动装置转动，所述传动装置与切碎装置连接;所述传动装置包括主动轴、从动轴、主动齿轮、从动齿轮，所述主动轴上穿设有主动齿轮，所述从动轴上穿设有从动齿轮，所述主动齿轮与从动齿轮外啮合，所述主动轴与电机连接;所述切碎装置包括互相配合的第一刀盘与第二刀盘，所述第一刀盘与主动轴同轴连接，所述第二刀盘与从动轴同轴连接。本实用新型提出的一种污泥池用的双轴切碎机，有强大的撕扯、挤压与剪切功能，结构紧凑、设计合理。
权利要求书
1.一种污泥池用的双轴切碎机，其特征在于，包括电机、传动装置、切 碎装置，所述电机与传动装置连接带动传动装置转动，所述传动装置与切碎装 置连接;
所述传动装置包括主动轴、从动轴、主动齿轮、从动齿轮，所述主动轴上 穿设有主动齿轮，所述从动轴上穿设有从动齿轮，所述主动齿轮与从动齿轮外 啮合，所述主动轴与电机连接;
所述切碎装置包括互相配合的第一刀盘与第二刀盘，所述第一刀盘与主动 轴同轴连接，所述第二刀盘与从动轴同轴连接，
所述第一刀盘包括第一主刀片与第一副刀片，第一主刀片的直径大于第一 副刀片的直径，所述第一主刀片与第一副刀片间隔设置，
所述第二刀盘包括第二主刀片与第二副刀片，第二主刀片的直径大于第二 副刀片的直径，所述第二主刀片与第二副刀片间隔设置，
所述第一主刀片与第二副刀片对应设置，所述第一副刀片与第二主刀片对 应设置。
2.根据权利要求1所述的一种污泥池用的双轴切碎机，其特征在于，所述 第一刀盘为Cr12渗碳刀盘或者9Cr18渗碳刀盘，所述第二刀盘为Cr12渗碳刀 盘或者9Cr18渗碳刀盘。
3.根据权利要求1所述的一种污泥池用的双轴切碎机，其特征在于，还设 置有进料室与排出体，所述进料室设置于第一刀盘与第二刀盘的一侧，所述排 出体设置于第一刀盘与第二刀盘的另一侧。
4.根据权利要求3所述的一种污泥池用的双轴切碎机，其特征在于，所述 进料室内设有沉降槽与清渣口，所述进料室的下部设置沉降槽，所述进料室的 一侧与沉降槽对应位置设置清渣口。
5.根据权利要求1所述的一种污泥池用的双轴切碎机，其特征在于，所述 第一主刀片与第二主刀片为圆形，所述第一主刀片与第二主刀片的圆形的边缘 设置若干凸起的切碎齿。
6.根据权利要求1所述的一种污泥池用的双轴切碎机，其特征在于，所述 第一副刀片与第二副刀片为圆形，所述第一副刀片与第二副刀片的圆形的边缘 设置若干凸起的切碎齿。
说明书
一种污泥池用的双轴切碎机
技术领域
本实用新型涉及切碎机械领域，特别是指一种污泥池用的双轴切碎机。
背景技术
一般情况下，污泥池中的污泥输送都需要使用单螺杆泵，但是这些污泥池 又长期处于露天的情况下，污泥池里总会有破坏单螺杆泵的植物、塑料、橡胶、 纺织物及堵塞过滤设备的纤维状物体存在。
目前解决这种困难大致有两种方法，一是管路加装过滤器设备，这样就要 求经常清洗过滤器，给工期带来不必要的时间损耗。二是用普通的污泥切碎机， 普通的污泥切碎机，切碎效果不是很好，而且易堵塞，也要求经常清洗。
实用新型内容
为了解决上述问题，本实用新型提出了一种污泥池用的双轴切碎机。本实 用新型提出的一种污泥池用的双轴切碎机，有强大的撕扯、挤压与剪切功能， 结构紧凑、设计合理。
本实用新型的技术方案是这样实现的：
一种污泥池用的双轴切碎机，包括电机、传动装置、切碎装置，所述电机 与传动装置连接带动传动装置转动，所述传动装置与切碎装置连接;
所述传动装置包括主动轴、从动轴、主动齿轮、从动齿轮，所述主动轴上 穿设有主动齿轮，所述从动轴上穿设有从动齿轮，所述主动齿轮与从动齿轮外 啮合，所述主动轴与电机连接;
所述切碎装置包括互相配合的第一刀盘与第二刀盘，所述第一刀盘与主动 轴同轴连接，所述第二刀盘与从动轴同轴连接，
所述第一刀盘包括第一主刀片与第一副刀片，第一主刀片的直径大于第一 副刀片的直径，所述第一主刀片与第一副刀片间隔设置，
所述第二刀盘包括第二主刀片与第二副刀片，第二主刀片的直径大于第二 副刀片的直径，所述第二主刀片与第二副刀片间隔设置，
所述第一主刀片与第二副刀片对应设置，所述第一副刀片与第二主刀片对 应设置。
上述的一种污泥池用的双轴切碎机，其中，述第一刀盘为Cr12渗碳刀盘或 者9Cr18渗碳刀盘，所述第二刀盘为Cr12渗碳刀盘或者9Cr18渗碳刀盘。

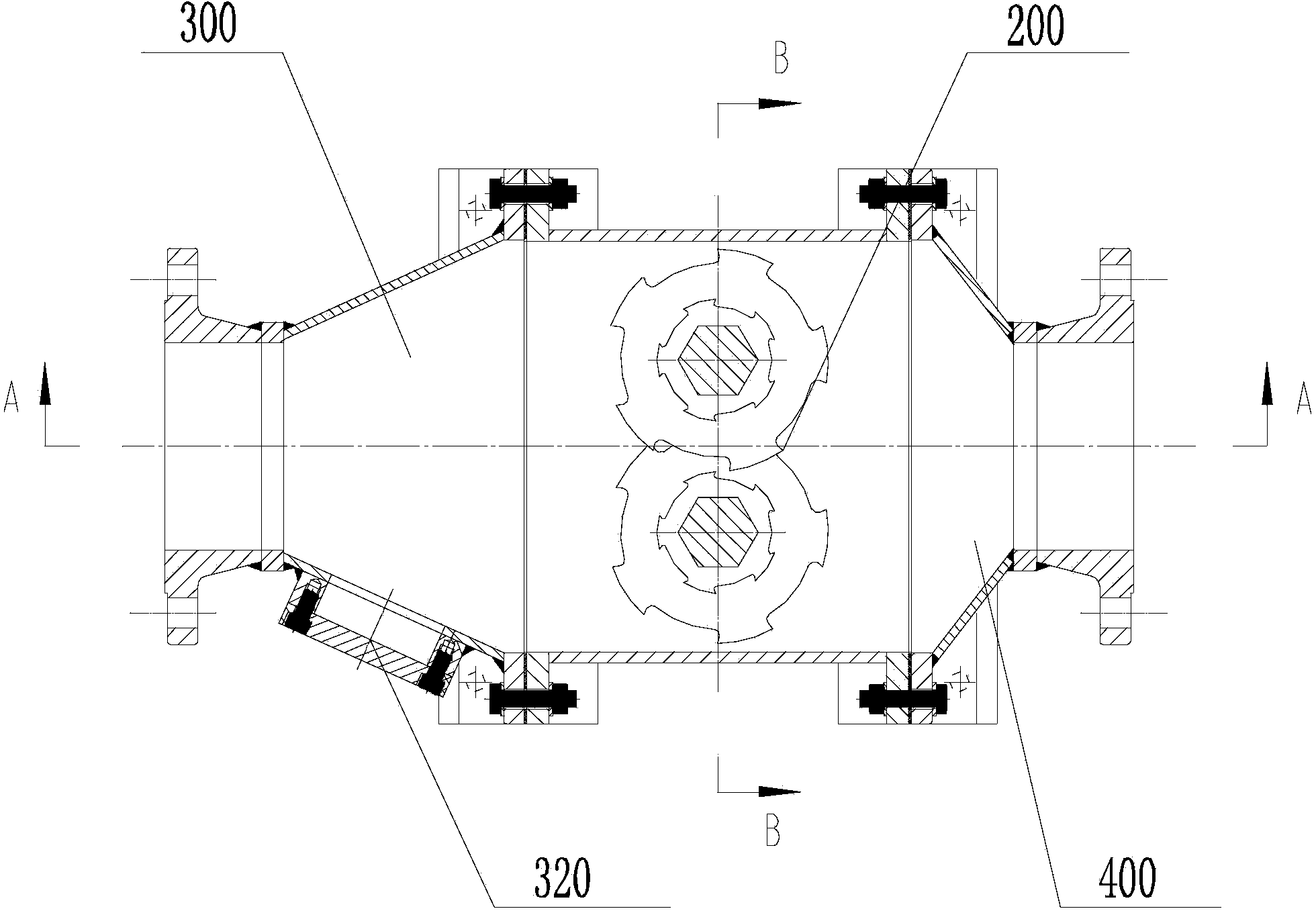

上述的一种污泥池用的双轴切碎机，其中，还设置有进料室与排出体，所 述进料室设置于第一刀盘与第二刀盘的一侧，所述排出体设置于第一刀盘与第 二刀盘的另一侧。
上述的一种污泥池用的双轴切碎机，其中，所述进料室内设有沉降槽与清 渣口，所述进料室的一侧设置清渣口，所述进料室内设有沉降槽与清渣口，所 述进料室的下部设置沉降槽，所述进料室的一侧与沉降槽对应位置设置清渣口。
上述的一种污泥池用的双轴切碎机，其中，所述第一主刀片与第二主刀片 为圆形，所述第一主刀片与第二主刀片的圆形的边缘设置若干凸起的切碎齿。
上述的一种污泥池用的双轴切碎机，其中，所述第一副刀片与第二副刀片 为圆形，所述第一副刀片与第二副刀片的圆形的边缘设置若干凸起的切碎齿。
本实用新型产品通过设计两组旋转刀盘，有强大的撕扯、挤压与剪切功能， 可以破碎植物、塑料、橡胶、纺织物及其他干结物料，确保单螺杆泵及后续设 备的安全;结构紧凑，一对传动轴上装有若干交错的刀盘，通过传动齿轮实现 同速反向旋转;下部清渣口可方便的清理排出沉积物。
