申请日2012.05.21
公开(公告)日2012.12.12
IPC分类号C02F9/08; C02F1/50; C02F1/32
摘要
本实用新型公开了一种贮存水箱中饮用水保鲜的水处理装置，该装置包括设置于贮存水箱外部的循环管路，所述循环管路自进水端至出水端依次设有：循环水泵、射流混合器、回水过滤器和紫外线杀菌器，所述射流混合器与臭氧发生器相连。本实用新型臭氧和紫外线的结合使用，能有效的对水箱中贮存的水进行消毒、杀菌，并通过回水过滤器滤除水中杂质以及细菌的尸体，同时由紫外线将溶解于水中未反应的部分臭氧转变成氧气，其余臭氧随时间逐渐分解成氧气，增加水中含氧量。
权利要求书
1.贮存水箱中饮用水保鲜的水处理装置，其特征在于：包括设置于贮存水箱外部的循环管路，所述循环管路自进水端至出水端依次设有：循环水泵、射流混合器、回水过滤器和紫外线杀菌器，所述射流混合器与臭氧发生器相连。
说明书
贮存水箱中饮用水保鲜的水处理装置
技术领域
本实用新型涉及贮存水箱中饮用水保鲜的水处理装置,尤其涉及饮用水制取后配送前贮存水箱中饮用水保鲜的水处理装置。
背景技术
随着人们生活水平的提高，对生活饮用水的健康问题越来越关注，对生活饮用水的要求也逐步提升。现阶段很多地区利用回用技术，通过处理一些微污染废水得到生活饮用水。生活饮用水在制取以后贮存在水箱中，作为饮用水送至各用水点。饮用水在贮存过程中因长期停留，容易滋生细菌，且富含氧量较低，不满足饮用水的健康标准。
发明内容
本实用新型的目的在于针对现有技术中的不足，提供了一种贮存水箱中饮用水保鲜的水处理装置。该装置可解决饮用水长时间贮存滋生细菌，水质变差的问题，对饮用水进行持续消毒，为人们提高健康、稳定的饮用水。
为了解决上述技术问题，本实用新型通过下述技术方案得以解决：

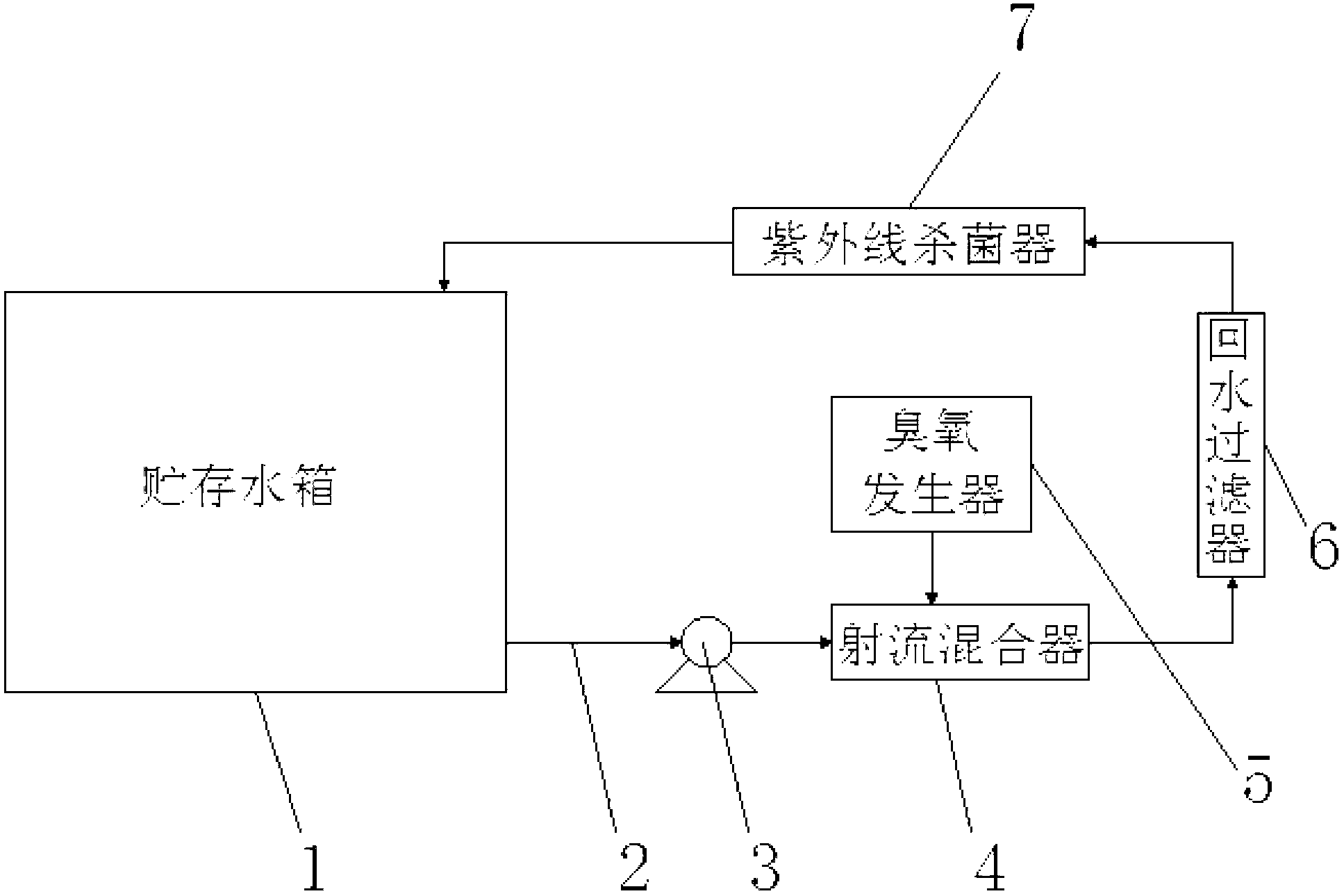

贮存水箱中饮用水保鲜的水处理装置，包括设置于贮存水箱外部的循环管路，所述循环管路自进水端至出水端依次设有：循环水泵、射流混合器、回水过滤器和紫外线杀菌器，所述射流混合器与臭氧发生器相连。
使用该装置可使贮存水箱中饮用水按照以下的步骤进行保鲜处理：
a.将饮用水从贮存水箱中抽出;
b.再泵入射流混合器，同时通过臭氧发生器向射流混合器输送臭氧，臭氧与饮用水充分混合进行消毒杀菌;
c.射流混合器的出水经回水过滤器，去除颗粒杂质和细菌尸体;
d.回水过滤器的出水流经紫外线杀菌器，紫外线对饮用水进行杀菌，并将 溶解于水中未反应的部分臭氧转变成氧气，其余臭氧随时间逐渐分解成氧气，增加水中含氧量;
e.紫外线杀菌器的出水回流至贮存水箱。
将饮用水从水箱中抽出，依次流经外部的射流混合器、回水过滤器、紫外线杀菌器。臭氧和紫外线的结合使用，能有效的对水箱中贮存的水进行消毒、杀菌，并通过回水过滤器滤除水中杂质以及细菌的尸体。紫外线还能将溶解于水中未反应的部分臭氧转变成氧气，其余臭氧随时间逐渐分解成氧气，增加水中含氧量。
步骤a中，将饮用水从贮存水箱中抽出，再进行消毒杀菌处理。消毒杀菌设备设于水箱外，不会减小水箱的存水空间，也避免了消毒杀菌设备运转可能给饮用水带来的不利影响，还可以保证体积庞大的贮存水箱内各角落的水都能得到消毒杀菌。
步骤b中，在高速水流的作用下使射流混合器气腔内形成负压，吸入臭氧，高速水流再把臭氧气体粉碎成细小的气泡，使其与水充分接触混合进行消毒杀菌。臭氧的投加量根据水流量以及水质条件来确定，水质较好则臭氧投加量可降低，水质较差则臭氧投加量适量加大,一般保持在0.2-0.4mg/L。经臭氧处理后，杀菌、消毒、去味，防止致癌物质三氯甲烷的生成，增加水中含氧量，是理想纯净的饮用水。
步骤c中，回水过滤器可去除颗粒杂质和细菌尸体，所述回水过滤器的过滤精度不小于0.22μm。
步骤d中，紫外线杀菌器一方面对饮用水进行杀菌，另一方面将溶解于水中未反应的部分臭氧转变成氧气，其余臭氧随时间逐渐分解成氧气，增加水中含氧量。经臭氧消毒后的水是不能立即饮用的，现有的解决办法就是放置一段时间待其分解后才能饮用。本实用新型通过紫外线破坏部分残留的臭氧可使饮用水输出更加灵活。所述紫外线的波长为254nm。选择波长为254nm的紫外灯，既能高效杀菌，又能将水中未反应的臭氧转变成氧气。
步骤e中，经紫外线杀菌器杀菌后的水回流到用于贮存水箱的，这样起到循环杀菌保鲜的作用，为用户提供健康、新鲜的饮用水。
按照本实用新型的技术方案，臭氧和紫外线的结合使用，能有效的对水箱中贮存的水进行消毒、杀菌，并通过回水过滤器滤除水中杂质以及细菌的尸体，同时由紫外线将溶解于水中未反应的部分臭氧转变成氧气，其余臭氧随时间逐渐分解成氧气，增加水中含氧量。为用户提供健康、新鲜的饮用水。
