申请日2012.07.19
公开(公告)日2013.02.27
IPC分类号B65F7/00; C05F7/00; C02F11/00; C02F1/00
摘要
本实用新型涉及到吸污车领域，是一种吸污车的分离后的污物污水再处理装置。密封罐体的两端分别与除渣厢、动力厢连接;除渣厢内装有垃圾粉碎机，垃圾粉碎机的上端与分离滚筒相连，垃圾粉碎机的下端有垃圾出料口;密封罐体内的上端装有分离滚筒，密封罐体内的下端装有螺旋输送器，进水闸阀管道通过密封罐体与分离滚筒连通，密封罐体的下部有出泥口和出水闸阀;动力厢内装有减速机，减速机通过轴与电动机相连，减速机的另一端通过传动带和皮带轮与螺旋输送器相连;密封罐体的上端有加注净化剂阀门。由于采取了本技术方案，结构简单，能将污物、污水分离机分离后的污物、污水进行再次处理，减少污染、净化环境。
权利要求书

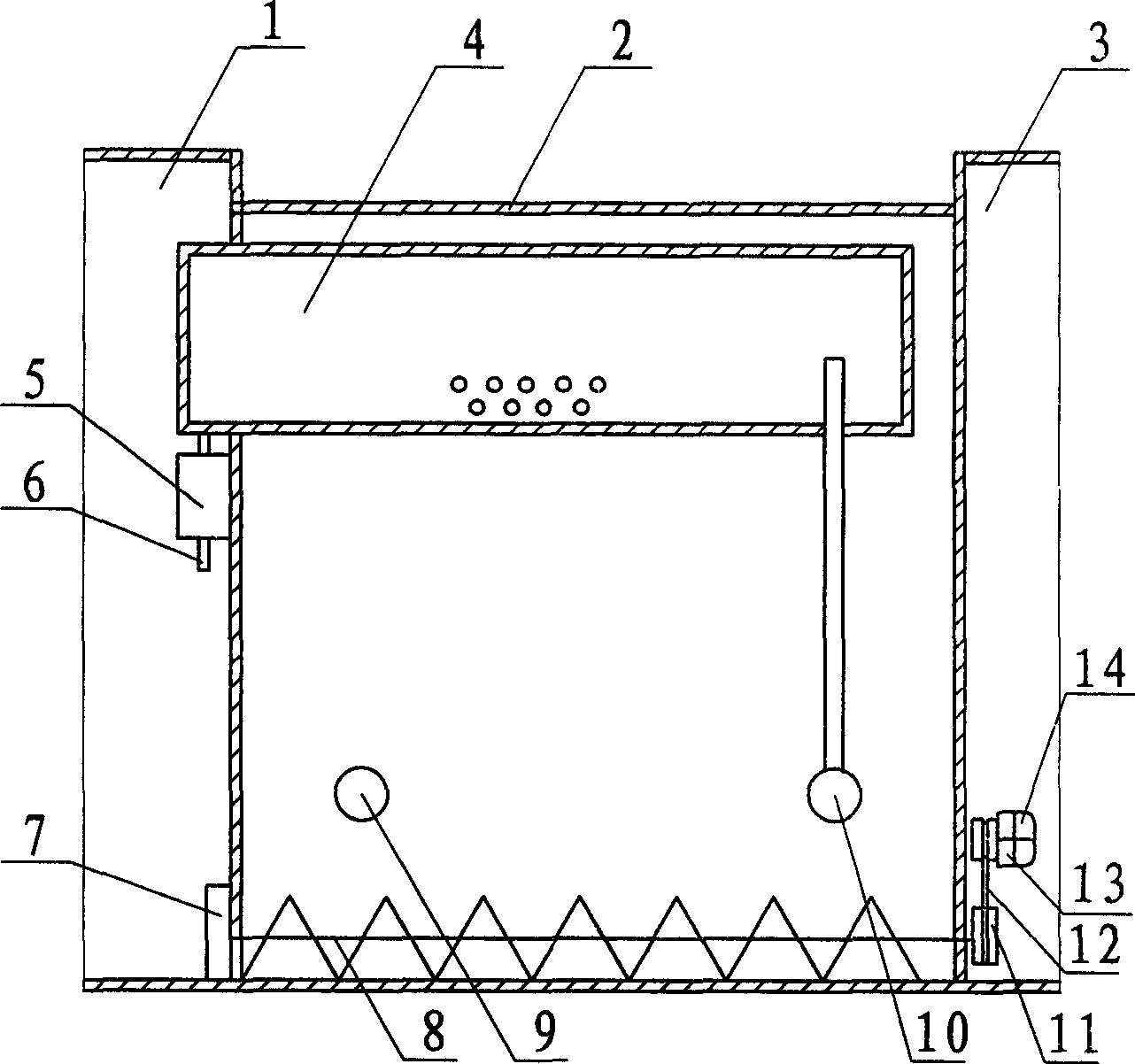

1.一种吸污车的分离后的污物污水再处理装置，是由除渣厢(1)、动力厢 (3)、皮带轮(11)、传动带(12)、减速机(13)和电动机(14)组成;其特 征是密封罐体(2)的两端分别与除渣厢(1)、动力厢(3)连接;除渣厢(1) 内装有垃圾粉碎机(5)，垃圾粉碎机(5)的上端与分离滚筒(4)相连，垃圾 粉碎机(5)的下端有垃圾出料口(6);密封罐体(2)内的上端装有分离滚筒 (4)，密封罐体(2)内的下端装有螺旋输送器(8)，进水闸阀管道(10)通过 密封罐体(2)与分离滚筒(4)连通，密封罐体(2)的下部有出泥口(7)和 出水闸阀(9);动力厢(3)内装有减速机(13)，减速机(13)通过轴与电动 机(14)相连，减速机(13)的另一端通过传动带(12)和皮带轮(11)与螺 旋输送器(8)相连;密封罐体(2)的上端有加注净化剂阀门(15)。
说明书
一种吸污车的分离后的污物污水再处理装置
技术领域
本实用新型涉及到吸污车领域，是一种吸污车的分离后的污物污水再处理 装置。
背景技术
目前我国城市农村每天生活垃圾污物、污水数量较大，如居民生活区集中 建立的化粪池小的有几十立方，大的达几百立方，化粪池内的污物、污水的处 理成为首要问题，原始方法是定期由吸粪车或吸污车抽取运送到外地排掉，这 种方法成本高，还会造成二次污染，现在采用了污物、污水分离机，这种方法 还不完善，只能将污物、污水进行分离，而对污物、污水、污泥未进行有效处 理，还会造成二次污染。
发明内容
本实用新型的目的是要提供一种吸污车的分离后的污物污水再处理装置。
本实用新型的技术方案是：是由除渣厢、动力厢、皮带轮、传动带、减速 机和电动机组成;其特征是密封罐体的两端分别与除渣厢、动力厢连接;除渣 厢内装有垃圾粉碎机，垃圾粉碎机的上端与分离滚筒相连，垃圾粉碎机的下端 有垃圾出料口;密封罐体内的上端装有分离滚筒，密封罐体内的下端装有螺旋 输送器，进水闸阀管道通过密封罐体与分离滚筒连通，密封罐体的下部有出泥 口和出水闸阀;动力厢内装有减速机，减速机通过轴与电动机相连，减速机的 另一端通过传动带和皮带轮与螺旋输送器相连;密封罐体的上端有加注净化剂 阀门。
由于采取了上述技术方案，结构简单，能将污物、污水分离机分离后的污 物、污水进行再次处理，减少污染、净化环境。
