申请日2012.05.21
公开(公告)日2013.01.23
IPC分类号C02F1/72
摘要
本实用新型公开了属于污水处理设备范围的一种新能源驱动的移动式污水处理装置。在浮船式反应器壳体的顶端设置太阳能设备，在浮船式反应器壳体内固定多孔载体，曝气设备、电瓶、船体驱动设备及定位控制系统，以太阳能提供动力，供水泵、船体驱动设备及定位控制系统的运行。设备的特点是可以根据要求进行移动，当处理完某一区域的废水后可以移动到其他的区域进行处理。本实用新型结构简单，节约投资，可以广泛用于生活污水、湖泊、河道或池塘污水的治理。
权利要求书

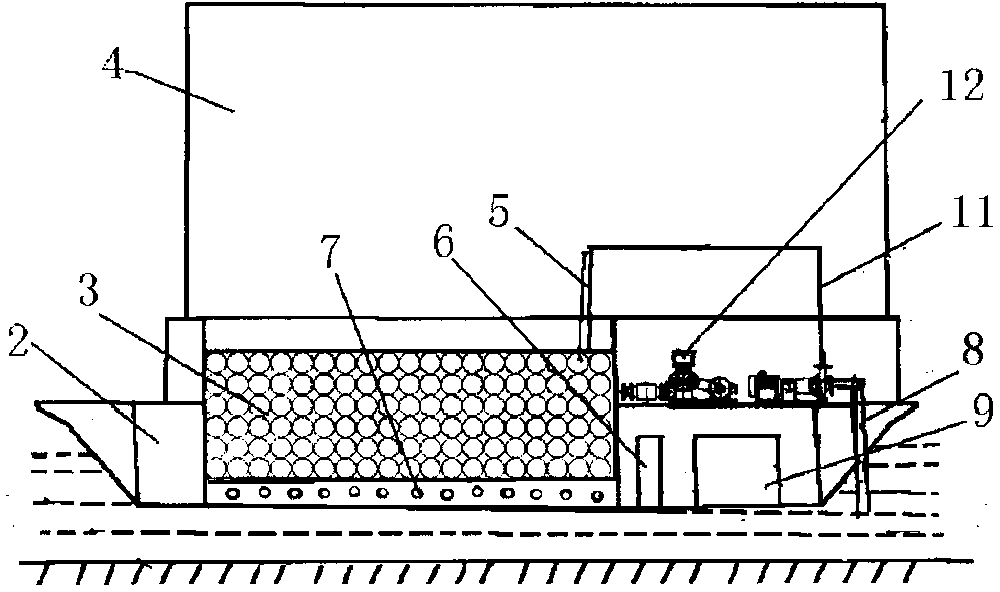

1.一种新能源驱动的移动式污水处理装置，其特征在于，在浮船式反应器壳体(2)的顶端设置太阳能设备(4)，在浮船式反应器壳体(2)内固定多孔载体(3)，电瓶(6)、船体驱动设备(12)及定位控制系统(9)，并设置水泵，水泵的吸水抽管(8)插入水源中，水泵的排水管(11)与过滤器(5)连接，曝气设备(7)安装在多孔载体(3)下面。
2.根据权利要求1所述新能源驱动的移动式污水处理装置，其特征在于，所述多孔载体与电能存储电瓶(6)、船体驱动设备(12)、定位控制系统(9)及水泵必须隔水。
3.根据权利要求1所述新能源驱动的移动式污水处理装置，其特征在于，所述浮船式反应器壳体侧面设置浮筒，保持整个船体悬浮在水中，自由移动。
4.根据权利要求1所述新能源驱动的移动式污水处理装置，其特征在于，所述多孔载体为多孔聚氨酯。
说明书
一种新能源驱动的移动式污水处理装置
技术领域
本实用新型属于污水处理设备，特别涉及主要用于河道和湖泊或池塘污水治理的一种新能源驱动的移动式污水处理装置。
背景技术
在一些河道、封闭的池塘和湖泊中，水体不流动，导致水质恶化，甚至发黑变臭，严重影响周围居民的正常生活。造成水质恶化的主要原因是水体不流动、缺氧、富营养化导致藻类的繁殖等。因此，将水体中的有机物、氨氮和磷等去除，就可以减少藻类等的繁殖。由于这些水体污染中的富营养化物质浓度和生活污水相比污染程度较低，因此，有必要提供一种高效的可移动式的污水处理装置，在快速处理完该区域的污水后还可以用于其它受污染地区的污水处理。
实用新型内容
本实用新型的目的是针对断头河、封闭的湖泊以及富营养化严重的河流和湖泊等的不流动水体造成水质恶化的不足，而提供一种新能源驱动的移动式污水处理装置，其特征在于，在浮船式反应器壳体2的顶端设置太阳能设备4，在浮船式反应器壳体2内固定多孔载体3，电瓶6、船体驱动设备12及定位控制系统9，并设置，水泵的吸水抽管8插入水源中，水泵的排水管11与过滤器5连接，曝气设备7安装在多孔载体3下面。
所述多孔载体与电能存储电瓶6、船体驱动设备12、定位控制系统9及水泵必须隔水。
所述浮船式反应器壳体侧面设置浮筒，保持整个船体悬浮在水中，自由移动。
所述多孔载体为多孔聚氨酯。
本实用新型的有益效果是将太能能发的电源进行储存，为水泵及船体驱动设备提供稳定的动力。本实用新型的结构简单，不需要外加动力，可以有效减少污水处理构筑物的建设费用，避免重复建设，可以广泛用于污染严重的河流、湖泊和池塘等的水质处理。在船体上安装定位控制系统，可以控制船体在水池中自由的移动或者根据按照设定的程序在水体中运动。
