申请日2012.07.19
公开(公告)日2013.01.16
IPC分类号C02F1/32
摘要
本实用新型公开一种用于压力管道式污水紫外消毒设备的清洗装置，包括导向杆和拉手，其特征在于：所述拉手通过连接块扣接在导向杆的一端，所述清洗装置还包括导向套、固定环、清洗环和限位块，所述限位块安装在导向杆的中间位置，所述导向杆的另一端安装有导向套，所述导向套和导向杆滑动配合，所述清洗环和固定环分别为两个，所述两个固定环固定安装在导向杆上并在限位块和导向套之间，两个所述清洗环滑动套装在导向杆上，该清洗装置结构简单、易于制造和安装，清洗时不会对石英玻璃管产生较大挤压，刮擦均匀效果好，密封性能稳定，磨损小寿命长。
权利要求书
1.用于压力管道式污水紫外消毒设备的清洗装置，包括导向杆和拉手，其特征在于：所述拉手通过连接块扣接在导向杆的一端，所述清洗装置还包括导向套、固定环、清洗环和限位块，所述限位块安装在导向杆的中间位置，所述导向杆的另一端安装有导向套，所述导向套和导向杆滑动配合，所述清洗环和固定环分别为两个，所述两个固定环固定安装在导向杆上并在限位块和导向套之间，两个所述清洗环滑动套装在导向杆上，其中一个安装在限位块和靠近限位块的固定环之间，另一个安装在两个固定环之间。
2.根据权利要求1所述的用于压力管道式污水紫外消毒设备的清洗装置，其特征在于：所述清洗环的圆周上均匀分布有若干孔，所述孔通过支撑架与清洗环中间的支撑轴进行连接，两个所述清洗环结构相同，并且所述清洗环上的孔与紫外灯管的玻璃管同轴。
3.根据权利要求1所述的用于压力管道式污水紫外消毒设备的清洗装置，其特征在于：所述清洗环的圆周上均匀分布有八个孔，所述孔通过支撑架与清洗环中间的支撑轴进行连接，两个所述清洗环结构相同，并且所述清洗环上的孔与紫外灯管的玻璃管同轴。
4.根据权利要求1或2所述的用于压力管道式污水紫外消毒设备的清洗装置，其特征在于：所述清洗环上的孔由橡胶材料制成。
5.根据权利要求4所述的用于压力管道式污水紫外消毒设备的清洗装置，其特征在于：所述连接块焊接在导向杆上，所述拉手通过螺纹连接在连接块上。
6.根据权利要求5所述的用于压力管道式污水紫外消毒设备的清洗装置，其特征在于：所述限位块通过螺钉固定在导向杆上，所述清洗环和固定环分别焊接在一起，所述固定环通过螺钉固定安装在导向杆上。
说明书
用于压力管道式污水紫外消毒设备的清洗装置
技术领域
本实用新型涉及污水紫外线消毒设备的清洗装置，尤其是涉 及一种用于压力管道式污水紫外消毒设备的清洗装置。
背景技术
目前污水压力管道紫外消毒设备中多数没有清洗装置，紫外 灯罩长时间使用，表面结垢，污物很多，严重影响消毒效果。少数清 洗过程中采用机械与化学相结合的清洗方法，通常是通过驱动安装在 灯管套表面的擦式装置，在清洗过程中添化学药剂，通过擦拭化学药 剂，达到去除灯套管表面污物的目的。能够对灯套管表面进行有效的 清洗。但其结构复杂，有清洗液泄漏对消毒的液体造成二次污染效果。 并且清洗时会对石英玻璃管产生较大的挤压，刮擦不均匀，效果不理 想，并且现有的清洗装置结构复杂、制作加工难度比较大，不利于安 装。
本实用新型为了克服上述缺陷，进行了有益的改进。
实用新型内容
本实用新型的目的在于解决现有技术中的上述不足，提供了 一种用于压力管道式污水紫外消毒设备的清洗装置。
为了实现上述目的，本实用新型采用以下技术方案：

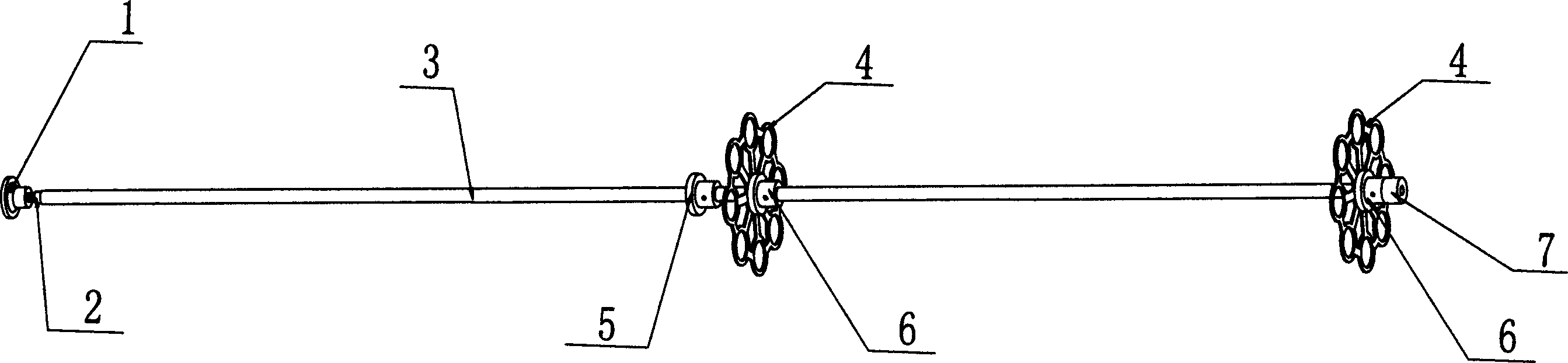

用于压力管道式污水紫外消毒设备的清洗装置，包括导向杆 和拉手，其特殊之处在于：所述拉手通过连接块扣接在导向杆的一端， 所述清洗装置还包括导向套、固定环、清洗环和限位块，所述限位块 安装在导向杆的中间位置，所述导向杆的另一端安装有导向套，所述 导向套和导向杆滑动配合，所述清洗环和固定环分别为两个，所述两 个固定环固定安装在导向杆上并在限位块和导向套之间，两个所述清 洗环滑动套装在导向杆上，其中一个安装在限位块和靠近限位块的固 定环之间，另一个安装在两个固定环之间;
进一步地，所述清洗环的圆周上均匀分布有若干孔，所述孔 通过支撑架与清洗环中间的支撑轴进行连接，两个所述清洗环结构相 同，并且所述清洗环上的孔与紫外灯管的玻璃管同轴;
进一步地，所述清洗环的圆周上均匀分布有八个孔，所述孔 通过支撑架与清洗环中间的支撑轴进行连接，两个所述清洗环结构相 同，并且所述清洗环上的孔与紫外灯管的玻璃管同轴;
进一步地，所述清洗环上的孔由橡胶材料制成;
进一步地，所述连接块焊接在导向杆上，所述拉手通过螺纹 连接在连接块上;
进一步地，所述限位块通过螺钉固定在导向杆上，所述清洗 环和固定环分别焊接在一起，所述固定环通过螺钉固定安装在导向杆 上。
本实用新型的有益效果：该清洗装置结构简单、易于制造和 安装，清洗时不会对石英玻璃管产生较大挤压，刮擦均匀效果好，密 封性能稳定，磨损小寿命长;清洗效果好，不会影响紫外辐射量;清 洗时采用机械清洗，无二次污染，管道内不会化学有毒液体。
