申请日2011.11.29
公开(公告)日2012.06.13
IPC分类号C02F11/12
摘要
本发明公开了一种烟气污泥烘干机，包括机架，所述机架上设置链板输送机构及驱动链板输送机构工作的驱动机构，所述链板输送机构由设有保温层的壳体封闭，壳体尾部侧设有进料口向链板输送机构供料，壳体头部下侧设置出料口，所述壳体侧壁设有至少一个烟气进风口，壳体上还设置有烟气出风口。本发明烟气污泥烘干机仅留出进料口、出料口，其他部位均为密封结构，且壳体外侧设有保温层，结构简单，成本低廉，而且这样烘干效果好，避免造成能源的浪费。
权利要求书
1.一种烟气污泥烘干机，包括机架(6)，所述机架上设置链板输送机构(5) 及驱动链板输送机构工作的驱动机构，其特征在于：所述链板输送机构由设有 保温层的壳体封闭，壳体尾部(3)侧设有进料口(21)向链板输送机构供料， 壳体头部(1)下侧设置出料口(13)，所述壳体侧壁设有至少一个烟气进风口 (22)，壳体上还设置有烟气出风口(23)。

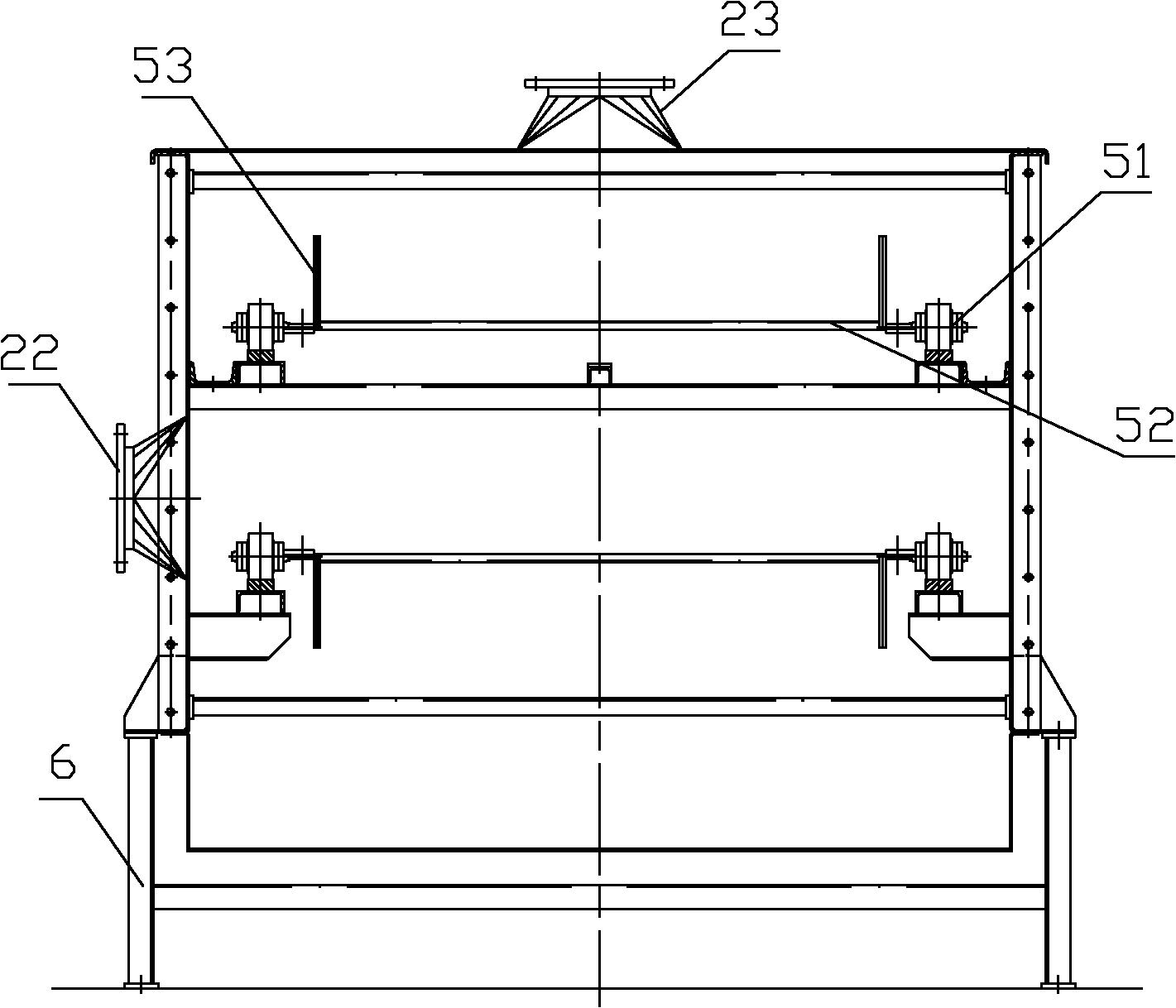

2.根据权利要求1所述的一种烟气污泥烘干机，其特征在于：所述链板输送机 构(5)包括输送链条(51)及设于输送链条上的槽板(52)，槽板左右两侧设 有导料板(53)。
3.根据权利要求2所述的一种烟气污泥烘干机，其特征在于：所述槽板上设有 通气孔(54)。
4.根据权利要求3所述的一种烟气污泥烘干机，其特征在于：所述驱动机构包 括设于壳体头部下侧的驱动电机(11)，驱动电机通过链条驱动链轮带动输送链 条(51)运转。
5.根据权利要求4所述的一种烟气污泥烘干机，其特征在于：所述壳体头部(1) 设有清扫刮板(12)将链板输送机构末端的料刮落掉出出料口。
6.根据权利要求1至5任一项所述的一种烟气污泥烘干机，其特征在于：所述 壳体中部为中间输送段(2)，所述中间输送段由多节箱体(24)密闭组合而成， 每节箱体上均设有烟气进风口(22)。
7.根据权利要求6所述的一种烟气污泥烘干机，其特征在于：所述进料口(21) 下侧设有刮料板(25)控制链板输送机构(5)输送平面上料层高度。
8.根据权利要求6所述的一种烟气污泥烘干机，其特征在于：所述烟气进风口 (22)连接垃圾焚烧系统热气出口。
9.根据权利要求6所述的一种烟气污泥烘干机，其特征在于：所述中间输送段 (2)壳体内下方设有接水槽(4)，所述接水槽从壳体头部侧向壳体尾部侧倾斜 向下且末端设有排水管(41)。
说明书
一种烟气污泥烘干机
技术领域
本发明涉及烟气污泥烘干机。
背景技术
现有技术中的烟气污泥烘干机结构复杂，成本高，而且通常不是密封结构， 其在输送烘干过程中会有大量热量散失，不仅影响烘干效果，而且造成了能源 的浪费，
发明内容
本发明所要解决的技术问题就是提供一种烟气污泥烘干机，结构简单，成 本低廉，烘干效果好，避免造成能源的浪费。
为解决上述技术问题，本发明采用如下技术方案：一种烟气污泥烘干机， 包括机架，所述机架上设置链板输送机构及驱动链板输送机构工作的驱动机构， 其特征在于：所述链板输送机构由设有保温层的壳体封闭，壳体尾部侧设有进 料口向链板输送机构供料，壳体头部下侧设置出料口，所述壳体侧壁设有至少 一个烟气进风口，壳体上还设置有烟气出风口。
优选的，所述链板输送系统包括输送链条及设于输送链条上的槽板，槽板 左右两侧设有导料板。
优选的，所述槽板上设有通气孔。烘干效果好。
优选的，所述驱动机构包括设于壳体头部下侧的驱动电机，驱动电机通过 链条驱动链轮带动输送链条运转。
优选的，所述壳体头部设有清扫刮板将链板输送系统末端的料刮落掉出出 料口。防止粘料。
优选的，所述壳体中部为中间输送段，所述中间输送段由多节箱体密闭组 合而成，每节箱体上均设有烟气进风口。烘干效果好。
优选的，所述进料口下侧设有刮料板控制链板输送系统输送平面上料层高 度。烘干效果好。
优选的，所述烟气进风口连接垃圾焚烧系统热气出口。节能环保。
优选的，所述中间输送段壳体内下方设有接水槽，所述接水槽从壳体头部 侧向壳体尾部侧倾斜向下且末端设有排水管。
本发明烟气污泥烘干机仅留出进料口、出料口，其他部位均为密封结构， 且壳体外侧设有保温层，结构简单，成本低廉，而且这样烘干效果好，避免造 成能源的浪费。
