申请日2011.12.22
公开(公告)日2013.03.06
IPC分类号E03D1/012; E03D1/00
摘要
一种废水再利用马桶水箱，是在对现有马桶水箱结构研究的基础上，根据水箱注水、蓄水、溢水、排水使用结构而设计，使生活废水再利用冲刷座便池，达到科学用水，避免对新水资源的浪费，减少对水资源环境的破坏，提高人民生活用水质量，同时减少家庭经济负担。其由箱盖和水箱体组成：在箱盖上设置弹压键(1)，在水箱体上设置注水孔(2)、蓄水槽(3)、溢水管泄水道(4)、排水孔(5)、排水阀门(6)、出水槽(7)构成。本实用新型工艺简单，操作方便，适合家庭使用，利于推广。
权利要求书
1.一种废水再利用马桶水箱，其为长方体，由箱盖和水箱体组成：其箱盖上设弹压键(1)，水箱体上设注水孔(2)、蓄水槽(3)，蓄水槽内设溢水管泄水道(4)、排水孔(5)，排水孔上设排水阀门(6)，蓄水槽底部设出水槽(7)，其特征是：注水孔(2)和蓄水槽(3)连通，排水孔(5)和排水阀门(6)与弹压键(1)连合，溢水管泄水道(4)和排水孔(5)与出水槽(7)连通。
说明书
废水再利用马桶水箱
技术领域
一种马桶水箱，是废水再利用马桶水箱。
背景技术
我国是一个缺水严重的国家，人均淡水资源仅为世界人均量的1/4，所以要节水，高效率用水，不浪费水资源。另外，为提高人民生活用水质量，确实要加强合理利用水水平，减少新水的采用和排放，维护水资源环境。
目前，市场上现有的以及千家万户在用的各类马桶，不管排放量多少，采用的都是新水，是对水资源的极大浪费，污染着水环境，同时也给家庭经济造成负担。为何是这种情况，由于现有马桶使用的水箱接收和存储的是新水所至，其问题是马桶水箱的结构设置而造成。马桶是由水箱和座便器组成，水箱又决定座便器的用水性质，而水箱中水的性质又取决于自身的设置结构。现有马桶无法改变使用新水状况，关键是其水箱的结构与自来水管连接吸收新水而设置。还有，现有的节水马桶工艺复杂，操作不便利，难以推广。因此，为改变现有马桶浪费新水、污染环境、造成家庭经济负担的状况，必须对马桶水箱进行重新设计。
发明内容

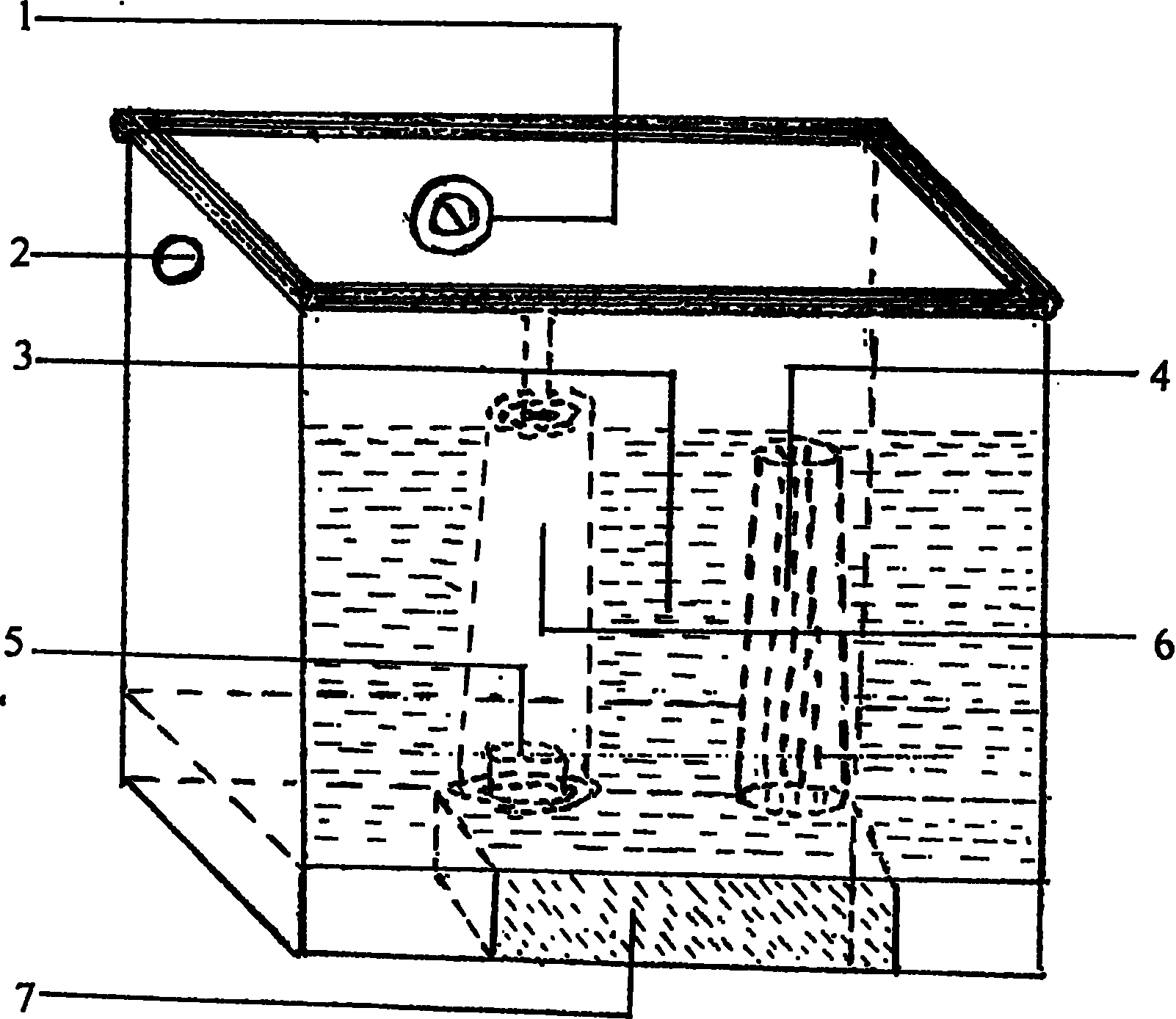

为改变现有马桶浪费新水、污染环境、造成家庭经济负担的状况，现提供一种废水再利用马桶水箱。本实用新型是对现有马桶水箱结构研究的基础上，根据水箱注水、蓄水、溢水、排水使用结构而设计，使生活废水再利用冲刷座便池，达到科学用水，避免对新水资源的浪费，减少对水资源环境的破坏，同时减少家庭经济负担。为实现本实用新型之目的，采用以下技术方案予以实现，结合图1说明：
本实用新型是一种废水再利用马桶水箱，其为长方体，由箱盖和水箱体组成：其箱盖上设弹压键1，水箱体上设注水孔2、蓄水槽3，蓄水槽内设溢水管泄水道4、排水孔5，排水孔上设排水阀门6，蓄水槽底部设出水槽7。
本实用新型有益效果
本实用新型和现有的马桶水箱相比较凸显以下效果：
一、现有的马桶水箱和座便器组成的马桶是与公共配置的自来水管连接储存的是新水，冲刷座便池消耗的是新水，而本实用新型与座便器组成的马桶用导管和洗具底部排水口连结储存的是生活废水、使其冲刷便池，改变了现有马桶使用新水冲刷便池的现状，节省了新水，减少了对污水的排放，避免了对水资源的浪费与破坏，提高了人们生活用水质量，为国家分但解忧。
二、本实用新型与座便器组成的马桶，水箱储存的是生活废水，冲刷座便器池是和使用新水一样，均达到同样的效果。但是，现有的马桶水箱储存的是净水，其冲刷座便池是要家庭负担经济开支，而本实用新型使用的是生活废水避免了家庭经济负担。
三、本实用新型与座便器组成的马桶，须与家用水桶配合使用。这类马桶最适合家庭使用，洗漱、洗衣、洗菜、洗澡等用过的废水均可重新再利用，为避免浪费废水，用者在利用(一般家庭都已在用着)水桶储存废水，以配合马桶使用的活动，亦有益于身体健康。
四、适合与各种座便器组成废水再利用马桶。现有的马桶水箱只能装置在同类座便器上，本实用新型易于和市场上的多种座便器连接组合成各类废水再利用马桶。
五、具有新水、废水使用功能。本实用新型和座便器组成的废水再利用马桶是与洗具底部的排水口连接吸收和消耗的生活废水;需用新水时，可随时打洗具上的水龙头，新水即可流入蓄水槽。
六、本实用新型工艺简单，操作方便，利于推广使用。
