申请日2011.09.23
公开(公告)日2012.04.04
IPC分类号C02F1/30
摘要

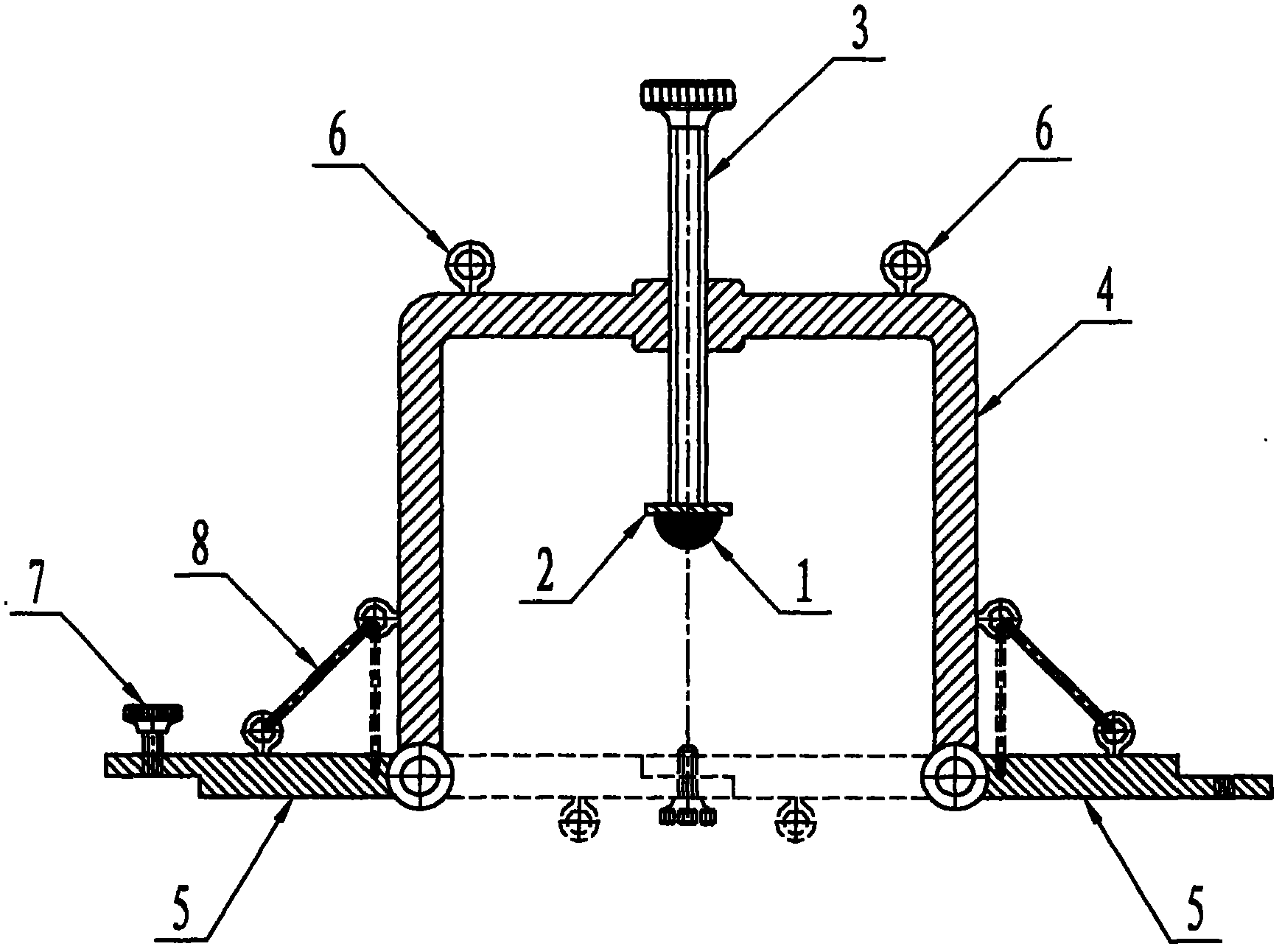

本发明公开了一种开放式高能光子废水处理装置，设有螺纹的支撑柱与下端开口的防辐射筒顶端的螺纹孔相配，此支撑柱下端设有隔板，钴60或铯137体固定在所述隔板的下表面上，左、右密封板的内端与所述防辐射筒的端口铰接，所述左右密封板的外端头各有一个方向相反的凹表面，所述左、右密封板外端头的凹板上设一个彼此相对的螺纹孔与螺钉相配，两个拉绳的一端分别与所述左、右密封板上表面的环连接，且分别穿于防辐射筒体的环孔中，所述两拉绳的另一端分别与左、右密封板活动连接，防辐射筒的上端设有吊环，所述防辐射筒、左右密封板和支柱下端的隔板由铅制成。本发明具有处理含有非常稳定的有机物成分的废水效果好的显著优点。
权利要求书
1.一种开放式高能光子废水处理装置，其特征在于：设有螺纹的支撑 柱与下端开口的防辐射筒顶端的螺纹孔相配，此支撑柱下端设有隔板，钴 60或铯137体固定在所述隔板的下表面上，左、右密封板的内端与所述防 辐射筒的端口铰接，所述左右密封板的外端头各有一个方向相反的凹表面， 所述左、右密封板外端头的凹板上设一个彼此相对的螺纹孔与螺钉相配， 两个拉绳的一端分别与所述左、右密封板上表面的环连接，且分别穿于防 辐射筒体的环孔中，所述两拉绳的另一端分别与左、右密封板活动连接， 防辐射筒的上端设有吊环，所述防辐射筒、左右密封板和支柱下端的隔板 由铅制成。
说明书
一种开放式高能光子废水处理装置
技术领域：
本发明涉及一种废水处理装置，特别是利用高能光子进行废水处理的 废水处理装置。
背景技术：
对废水的处理主要有物理法、化学法和生物法等，这些废水处理技术 对于含有非常稳定的有机物成分的废水，如染料废水的处理效果不好。对 于上述废水上没有较好处理技术。
发明内容：
本发明的目的是提供一种处理含有非常稳定的有机物废水效果好的一 种开放式高能光子废水处理装置。本发明的技术解决方案是，其特征在于： 设有螺纹的支撑柱与下端开口的防辐射筒顶端的螺纹孔相配，此支撑柱下 端设有隔板，钴60或铯137体固定在所述隔板的下表面上，左、右密封板 的内端与所述防辐射筒的端口铰接，所述左右密封板的外端头各有一个方 向相反的凹表面，所述左、右密封板外端头的凹板上设一个彼此相对的螺 纹孔与螺钉相配，两个拉绳的一端分别与所述左、右密封板上表面的环连 接，且分别穿于防辐射筒体的环孔中，所述两拉绳的另一端分别与左、右 密封板活动连接，防辐射筒的上端设有吊环，所述防辐射筒、左右密封板 和支柱下端的隔板由铅制成。本发明与现有技术比较具有处理含有非常稳 定的有机物成分的废水效果好的显著优点。
