申请日2011.12.02
公开(公告)日2012.07.11
IPC分类号C02F11/12
摘要
本发明公开了一种简易污泥浓缩设备，包括罐体和分别与罐体连接的出水管、溢流管、进水管，所述出水管与罐体连接处安装出水阀，所述溢流管出水口跨过出水阀连接于出水管上，所述进水管上安装管道污泥泵。本发明设备属于市政工程设备，能够有效降低污水处理厂污泥、下水道污泥及工厂污水处理系统产生的小颗粒污泥的含水率，具有分离率高、占地面积小、结构简单、投资少的显著优势。
权利要求书
1.一种简易污泥浓缩设备，其特征在于，包括：罐体和分别与罐体连接的出水管、溢流管、进水管，所述出水管与罐体连接处安装出水阀，所述溢流管出水口跨过出水阀连接于出水管上，所述进水管上安装管道污泥泵。
2.根据权利要求1所述的简易污泥浓缩设备，其特征在于，所述设备罐体为直筒罐体、锥斗罐体和出泥阀的组合体，直筒罐体上边沿焊接人字型固定架，直筒罐体下边沿与锥斗罐体无缝焊接，所述罐体的锥斗罐体下端安装出泥阀。
3.根据权利要求1所述的简易污泥浓缩设备，其特征在于，所述进水管罐体内部管口一直延伸至直筒罐体与锥斗罐体的连接处，进水管罐体外部的管道上安装管道污泥泵。
4.根据权利要求1所述的简易污泥浓缩设备，其特征在于，所述出水管焊接于罐体的直筒罐体底部接近直筒罐体与锥斗罐体连接处，在出水管与直筒罐体的焊接口处安装出水阀。
5.根据权利要求1所述的简易污泥浓缩设备，其特征在于，所述溢流管焊接于直筒罐体上边沿下方，溢流管出口跨过出水阀焊接于出水管上。
说明书
简易污泥浓缩设备
技术领域
本发明涉及市政工程设备领域，特别是涉及一种简易污泥浓缩设备。
背景技术
据调查，目前我国对污水处理厂及下水道污泥的处理方式一般都是经过晾晒或者挤压成型来处理，但因为污泥本身颗粒较细、含水率较高的特点，增加了处理难度，处理效率很难提高。在对污泥进行晾晒或者挤压成型处理前有必要对污泥进行浓缩从而减小污泥的含水率，降低处理难度。我国现阶段尚未见到简易高效的污泥浓缩设备，现有设备普遍存在的问题有设备分离效率低，结构复杂，使用维修难度大，进而导致单位污泥浓缩投入大。
发明内容
本发明主要解决的技术问题是提供一种污泥浓缩设备，能够在保证分离率的基础上简化部分结构，降低成本。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种简易污泥浓缩设备，包括：罐体和分别与罐体连接的出水管、溢流管、进水管，所述出水管与罐体连接处安装出水阀，所述溢流管出水口跨过出水阀连接于出水管上，所述进水管上安装管道污泥泵。

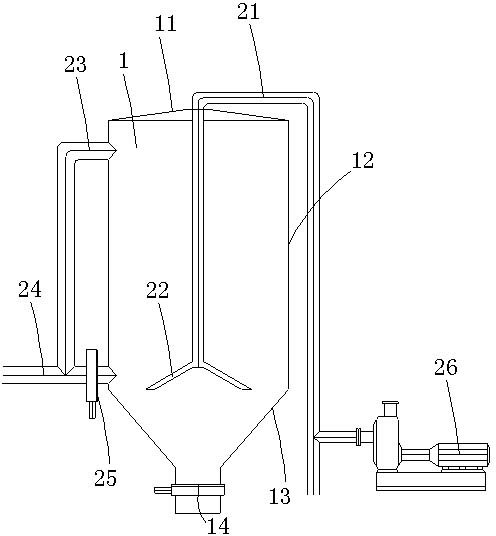

在本发明一个较佳实施例中，所述设备罐体为直筒罐体、锥斗罐体和出泥阀的组合体，直筒罐体上边沿焊接人字型固定架，直筒罐体下边沿与锥斗罐体无缝焊接，所述罐体的锥斗罐体下端安装出泥阀。
在本发明一个较佳实施例中，所述进水管通过人字型固定架架设于罐体内，罐体内部进水管管口一直延伸至直筒罐体与锥斗罐体的连接处，进水管罐体外部的管道上安装管道污泥泵。
在本发明一个较佳实施例中，所述出水管焊接于罐体的直筒罐体底部接近直筒罐体与锥斗罐体连接处，在出水管与直筒罐体的焊接口处安装出水阀。
在本发明一个较佳实施例中，所述溢流管焊接于直筒罐体上边沿下方，溢流管出口跨过出水阀焊接于出水管上。
本发明设备属于市政工程设备，能够有效降低污水处理厂污泥、下水道污泥及工厂污水处理系统产生的小颗粒污泥的含水率，具有分离率高、占地面积小、投资少的显著优势。
