申请日2011.06.21
公开(公告)日2011.12.28
IPC分类号F16K5/06; F16K31/60; F16K27/06
摘要
本实用新型涉及一种阀门，具体为一种水处理专用管道法兰球阀。在阀门主体的两端设有法兰盘，阀门主体侧壁上设有与球形阀芯连接的阀杆，在阀杆上设有一个固定控制手柄，固定控制手柄外侧阀杆上设有紧固弹簧，弹簧外侧设有固定螺帽。本实用新型将固定控制手柄直接装设在垫料室阀杆上，并通过弹簧实现手柄的紧固和复位，工作人员不再需要携带工具就可以在现场进行直接操作，使阀门的开启和关闭更加方便，操作更加准确。
权利要求书

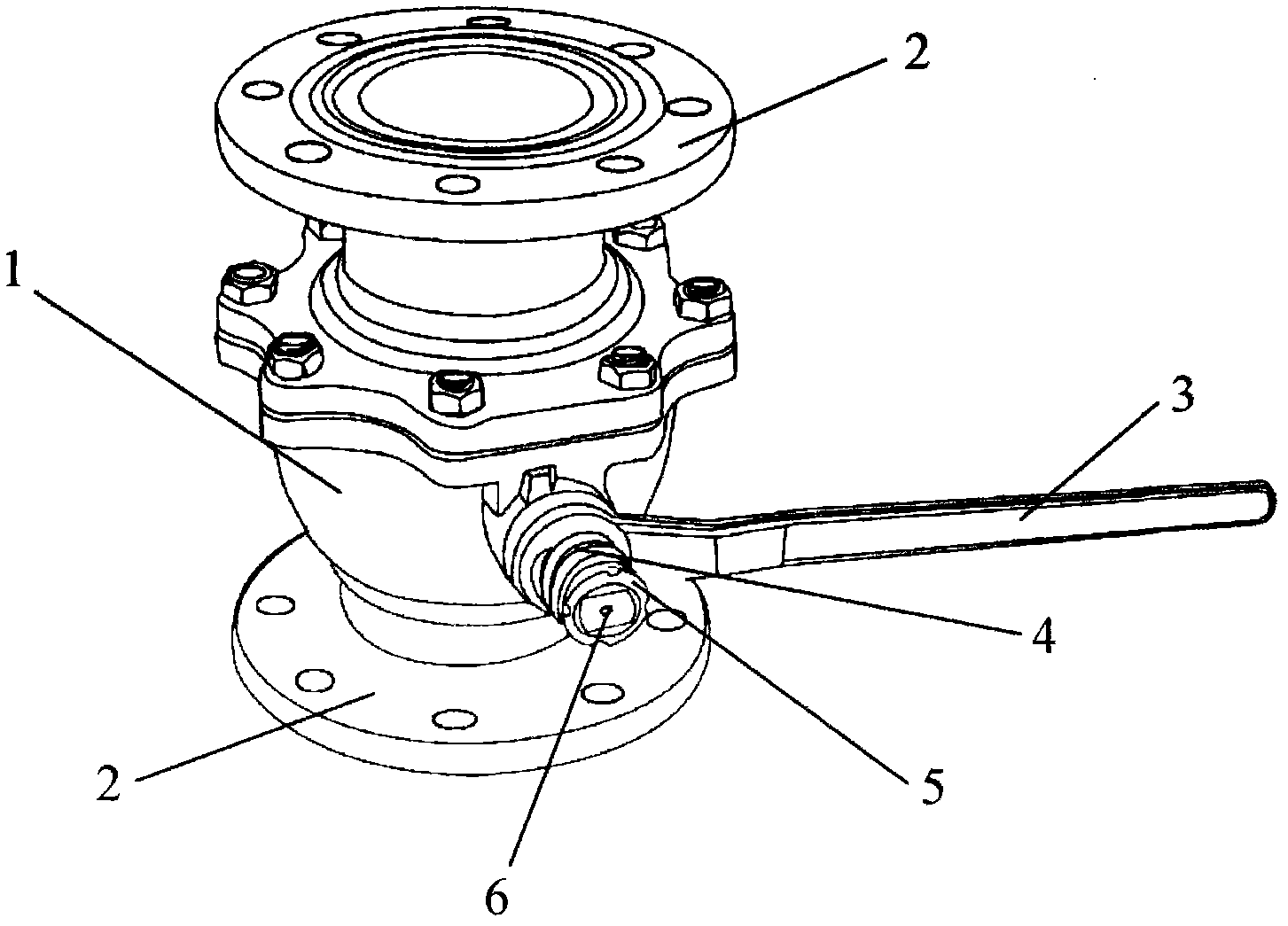

1.一种水处理专用管道法兰球阀，在阀门主体(1)的两端设有 法兰盘(2)，阀门主体(1)侧壁上设有与球形阀芯连接的阀杆(6)， 其特征在于：在阀杆(6)上设有一个固定控制手柄(3)，固定控制 手柄(3)外侧阀杆上设有紧固弹簧(4)，弹簧外侧设有固定螺帽(5)。
说明书
水处理专用管道法兰球阀
技术领域
本实用新型涉及一种阀门，具体为一种水处理专用管道法兰球 阀。
背景技术
现有用于水处理专用管道的法兰球阀包括一个阀门主体，阀门的 两端设有法兰盘，球形阀芯与阀杆连接，阀杆伸出阀门主体的侧壁。 在阀杆的端部具有棱状结构，当开启或关闭阀门时，需要人员自行携 带扳手，通过扳动阀杆来实现操作。这种阀门体积较大，扳动时需要 较强的工力，如果人员忘记携带工具则无法进行操作，这在紧急情况 下会显得不够方便。
发明内容
本实用新型的目的在于针对现有技术存在的缺陷，提供一种结构 简单、使用方便的水处理专用管道法兰球阀。
本实用新型的技术方案如下：一种水处理专用管道法兰球阀，在 阀门主体的两端设有法兰盘，阀门主体侧壁上设有与球形阀芯连接的 阀杆，在阀杆上设有一个固定控制手柄，固定控制手柄外侧阀杆上设 有紧固弹簧，弹簧外侧设有固定螺帽。
本实用新型将固定控制手柄直接装设在垫料室阀杆上，并通过弹 簧实现手柄的紧固和复位，工作人员不再需要携带工具就可以在现场 进行直接操作，使阀门的开启和关闭更加方便，操作更加准确。
