申请日2011.06.21
公开(公告)日2011.12.28
IPC分类号B65B51/10; B65B31/06
摘要
一种方便排污水的抽真空热封机，包括一主体和一与主体活动连接的机盖，所述主体与机盖的夹合面形成一倾斜面，所述机盖内壁设有一热封条，所述倾斜面上设有一压贴模块，所述倾斜面上还设有一可从主体上拆卸下来的储水槽，所述储水槽内设有两个竖直向上的挡板。本实用新型的优点为：储水槽的设置可储存污水保持工作台面的清洁，且其高度较大，储水量多;储水槽可拆卸设置，因此污水的清理极为方便;同时储水槽下方还设有两个挡板，方便储水槽的拆卸，且袋口待封部位可快速地确定，大大提高了工作效率。
权利要求书
1.一种方便排污水的抽真空热封机，包括一主体和一与主体活动连接的机盖，所述主体与机盖的夹合面形成一倾斜面，所述机盖内壁设有一热封条，所述倾斜面上设有一压贴模块，其特征在于：所述倾斜面上还设有一可从主体上拆卸下来的储水槽，所述储水槽内设有两个竖直向上的挡板。
2.如权利要求1所述的方便排污水的抽真空热封机，其特征在于：所述储水槽底边外表面与挡板对应的两侧设置有锁止块，主体上对应的位置设有一卡位孔。
3.如权利要求1所述的方便排污水的抽真空热封机，其特征在于：所述竖直向上的挡板高度大于储水槽的高度。
4.如权利要求1所述的方便排污水的抽真空热封机，其特征在于：所述压贴模块位于储水槽的下方，且与所述热封条相适配。
5.如权利要求1所述的方便排污水的抽真空热封机，其特征在于：所述储水槽的深度为该处机身主体高度的三分之一至二分之一。
说明书
一种方便排污水的抽真空热封机
技术领域
本实用新型涉及一种包装设备，具体地说是指一种方便排污水的抽真空热封机。
背景技术
抽真空热封机在包装一些潮湿物品时，由于袋口中有水气被吸出或者蒸发冷凝后直接洒在抽真空热封机主体的台面上，从而影响了该台面的局部环境卫生，故需要在热封机机身主体台面上设置一缓存污水的储水槽。
为解决这一问题公开号201647149U的专利公开了一种胶带真空封口机的工作界面结构，包括机身部分和活动机盖部分，该机身和活动机盖之夹合面为一倾斜的工作界面结构，该倾斜的工作界面上设有浅沟槽等。该装置虽然可以保持工作台面的清洁，但其储水量少且储水槽不可拆卸，污水清理不方便，同时袋口待封的部位不容易确定，热封操作不便等，现提供一种方便排污水的抽真空热封机。
实用新型内容
本实用新型提供一种方便排污水的抽真空热封机，其主要目的在于克服现有抽真空热封机的储水量少且储水槽清理不便等的缺点;本实用新型的目的还在于克服物品袋口待封的部位不容易确定导致热封操作不便的缺点。
本实用新型采用如下技术方案：

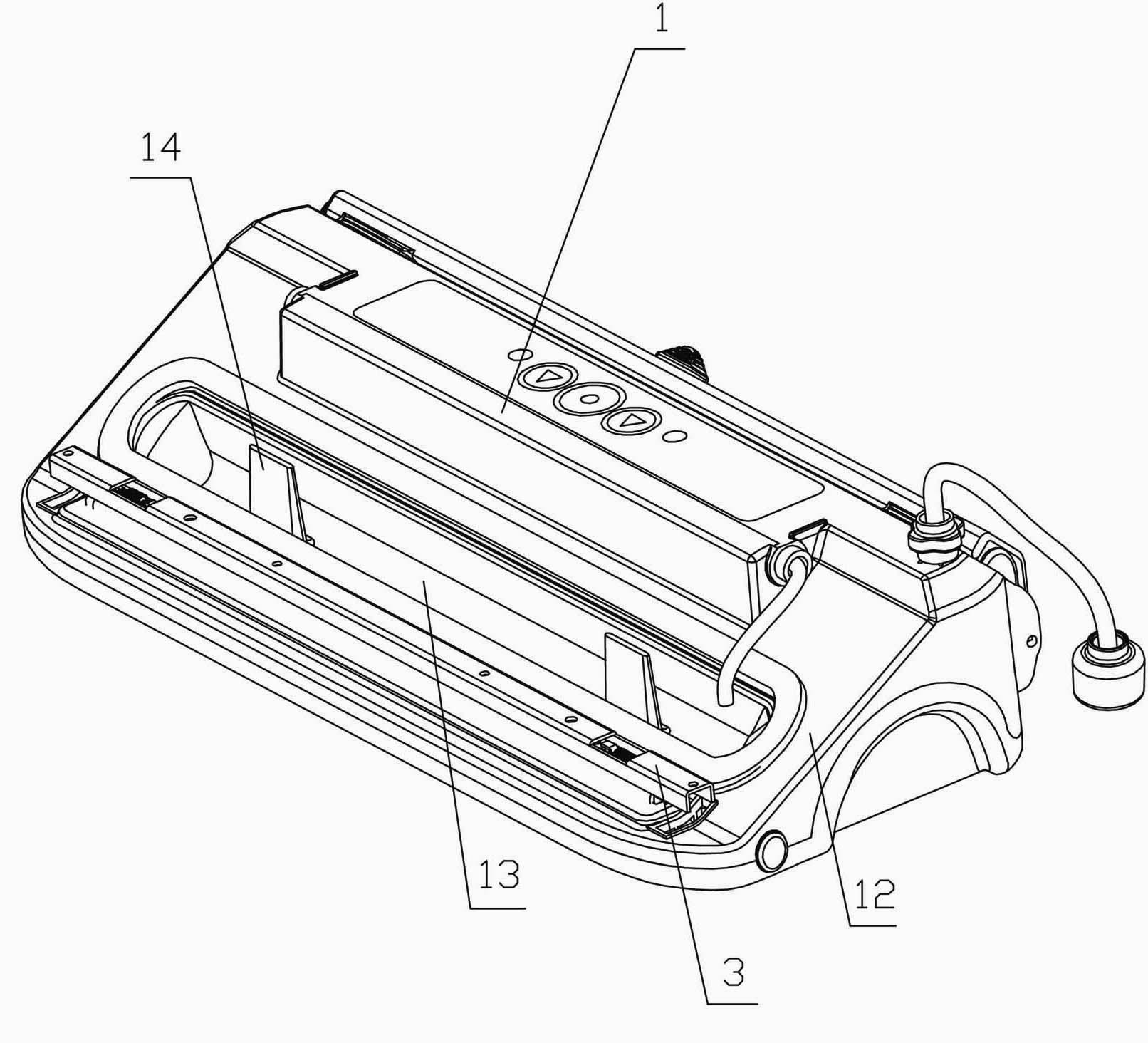

一种方便排污水的抽真空热封机，包括一主体和一与主体活动连接的机盖，所述主体与机盖的夹合面形成一倾斜面，所述机盖内壁设有一热封条，所述倾斜面上设有一压贴模块，所述倾斜面上还设有一可从主体上拆卸下来的储水槽，所述储水槽内设有两个竖直向上的挡板。
所述储水槽底边外表面与挡板对应的两侧设置有锁止块，主体上对应的位置设有一卡位孔。
所述竖直向上的挡板高度大于储水槽的高度。
所述压贴模块位于储水槽的下方，且与所述热封条相适配。
所述储水槽的深度为该处机身主体高度的三分之一至二分之一。
由上述对本实用新型的描述可知，本实用新型的优点在于：储水槽的设置可储存污水保持工作台面的清洁，且其高度较大，储水量多;储水槽可拆卸设置，因此污水的清理极为方便;同时储水槽下方还设有两个挡板，方便储水槽的拆卸，且袋口待封部位可快速地确定，大大提高了工作效率。
