申请日2017.10.27
公开(公告)日2018.06.19
IPC分类号C02F9/04
摘要
本实用新型公开了一种工业废水除杂净化装置，包括箱体，箱体内壁底部的右侧固定连接有抽水泵，抽水泵右侧的底部连通有抽水管，且抽水管贯穿箱体内壁的右侧并延伸至箱体的外部，抽水泵的顶部连通有第一送水管，箱体内壁的顶部且位于抽水泵的左侧通过固定块固定连接有除杂桶，第一送水管远离抽水泵的一端与除杂桶外壁的右侧连通，除杂桶内壁的顶部通过固定块固定连接有内桶，本实用新型涉及水资源净化设备技术领域。该工业废水除杂净化装置，解决了现有的废水处理装置结构复杂，使用成本高，并且操作不够简便的问题，达到了有效降低人员的劳动强度，提高自动化水平的目的，并且操作简单，便于清洗，有效降低净化成本。
权利要求书

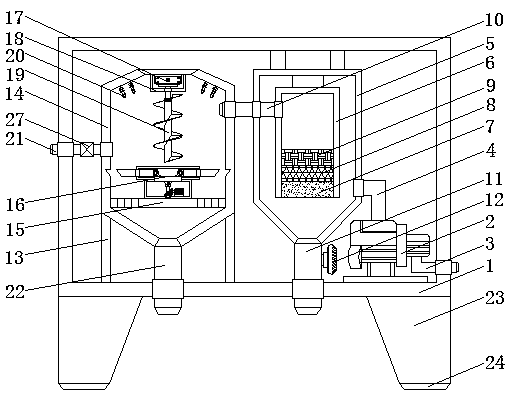

1.一种工业废水除杂净化装置，包括箱体(1)，其特征在于：所述箱体(1)内壁底部的右侧固定连接有抽水泵(2)，所述抽水泵(2)右侧的底部连通有抽水管(3)，且抽水管(3)贯穿箱体(1)内壁的右侧并延伸至箱体(1)的外部，所述抽水泵(2)的顶部连通有第一送水管(4)，所述箱体(1)内壁的顶部且位于抽水泵(2)的左侧通过固定块固定连接有除杂桶(5)，所述第一送水管(4)远离抽水泵(2)的一端与除杂桶(5)外壁的右侧连通，所述除杂桶(5)内壁的顶部通过固定块固定连接有内桶(6)，所述内桶(6)内壁的底部从下至上分别固定连接有活性炭过滤层(7)、陶瓷过滤层(8)和纤维棉过滤层(9)，所述内桶(6)外壁左侧的上部连通有第二送水管(10)，且第二送水管(10)贯穿除杂桶(5)内壁的左侧并延伸至除杂桶(5)的外部，所述箱体(1)内壁的底部且位于除杂桶(5)的左侧通过支撑竖板(13)固定连接有净化桶(14)，所述净化桶(14)内壁下部的左右之间固定连接有支撑漏板(15)，所述支撑漏板(15)顶部的中心位置固定连接有开闭合装置(16)，所述净化桶(14)顶部的中心位置固定连接有第一电机(17)，所述净化桶(14)的顶部且位于第一电机(17)的外侧固定连接有电机防水密封箱(18)，所述第一电机(17)的输出轴贯穿电机防水密封箱(18)内壁的底部并延伸至电机防水密封箱(18)的外部，所述第一电机(17)的输出轴位于电机防水密封箱(18)外部的一端固定连接有螺旋搅拌叶轮(19)，所述净化桶(14)内壁顶部的两侧均连通有相互对称的絮凝剂喷口(20)，所述第二送水管(10)位于除杂桶(5)外部的一端与净化桶(14)外壁的右侧连通，所述净化桶(14)外壁的左侧连通有第三送水管(21)，且第三送水管(21)贯穿箱体(1)内壁的左侧并延伸至箱体(1)的外部，所述箱体(1)内壁的左侧与净化桶(14)外壁的左侧之间且位于第三送水管(21)的表面设置有电磁开关阀门(27)。
2.根据权利要求1所述的一种工业废水除杂净化装置，其特征在于：所述开闭合装置(16)包括第一固定外框(1601)，所述第一固定外框(1601)内壁底部的右侧固定连接有第二电机(1602)，所述第二电机(1602)的左侧通过输出轴转动连接有第一斜齿轮(1603)，所述第一固定外框(1601)内壁底部的中心位置转动连接有螺纹杆(1604)，所述螺纹杆(1604)下部的表面通过平键固定连接有第二斜齿轮(1605)，所述第一斜齿轮(1603)与第二斜齿轮(1605)啮合，所述螺纹杆(1604)的顶部螺纹连接有螺纹套(1606)，所述螺纹套(1606)的顶部固定连接有转动连接块(1607)，所述转动连接块(1607)的中心位置通过转轴转动连接有相互对称的转动杆(1608)。
3.根据权利要求2所述的一种工业废水除杂净化装置，其特征在于：所述第一固定外框(1601)的顶部固定连接有第二固定外框(1609)，所述第二固定外框(1609)内壁的两侧均滑动连接有相互对称的滑动板(1610)，且滑动板(1610)贯穿第二固定外框(1609)内壁的一侧并延伸至第二固定外框(1609)的外部，所述转动杆(1608)远离转动连接块(1607)的一端分别贯穿第一固定外框(1601)内壁的顶部和第二固定外框(1609)的底部并延伸至第二固定外框(1609)的内部，所述转动杆(1608)位于第二固定外框(1609)内部的一端与滑动板(1610)位于第二固定外框(1609)内部的一端转动连接，所述净化桶(14)内壁下部的两侧均开设有与滑动板(1610)相适配的滑动凹槽。
4.根据权利要求1所述的一种工业废水除杂净化装置，其特征在于：所述除杂桶(5)底部的中心位置连通有颗粒杂质排放管(11)，且颗粒杂质排放管(11)贯穿箱体(1)内壁的底部并延伸至箱体(1)的外部，所述颗粒杂质排放管(11)位于箱体(1)内部一侧的表面设置有螺旋开关(12)。
5.根据权利要求1所述的一种工业废水除杂净化装置，其特征在于：所述净化桶(14)底部的中心位置连通有沉淀杂质排放管(22)，且沉淀杂质排放管(22)贯穿箱体(1)内壁的底部并延伸至箱体(1)的外部。
6.根据权利要求1所述的一种工业废水除杂净化装置，其特征在于：所述箱体(1)底部的两侧均固定连接有相互对称的支撑腿(23)，所述支撑腿(23)的底部固定连接有减震防滑橡胶(24)，所述箱体(1)的外壁通过铰链(25)转动连接有检修箱门(26)。
说明书 [支持框选翻译]
一种工业废水除杂净化装置
技术领域
本实用新型涉及水资源净化设备技术领域，具体为一种工业废水除杂净化装置。
背景技术
水是人类的生命之源，在工业生产，以及人们的日常生活中，都会产生大量的废水。废水的种类有很多种，例如含N、S及卤素类的有机废水;含酸、碱、氧化剂、还原剂的废水;含石油、动植物性油脂的废水;含有机磷的废水;含酚类物质的废水。在机械加工行业，尤其是在表面处理的过程中，会产生大量的工业废水，这些工业废水如果不及时处理，对环境造成严重的污染。现有技术中，大多采用化学处理方法，存在的问题是：由于加药量不可能绝对的合适，有小部分的重金属盐不会被絮凝或聚凝，所以还呈微小的颗粒在水中悬浮，很难克服水的浮力而沉淀下来。一部分金属盐虽然被絮凝或聚凝，但颗粒较小、相对于水的比重差较小，向下沉淀的速度慢，在整个水流向上的影响下，在固液分离的过程中也会被悬浮在水中而被排走。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种工业废水除杂净化装置，解决了现有的废水处理装置结构复杂，使用成本高，并且操作不够简便的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种工业废水除杂净化装置，包括箱体，所述箱体内壁底部的右侧固定连接有抽水泵，所述抽水泵右侧的底部连通有抽水管，且抽水管贯穿箱体内壁的右侧并延伸至箱体的外部，所述抽水泵的顶部连通有第一送水管，所述箱体内壁的顶部且位于抽水泵的左侧通过固定块固定连接有除杂桶，所述第一送水管远离抽水泵的一端与除杂桶外壁的右侧连通，所述除杂桶内壁的顶部通过固定块固定连接有内桶，所述内桶内壁的底部从下至上分别固定连接有活性炭过滤层、陶瓷过滤层和纤维棉过滤层，所述内桶外壁左侧的上部连通有第二送水管，且第二送水管贯穿除杂桶内壁的左侧并延伸至除杂桶的外部，所述箱体内壁的底部且位于除杂桶的左侧通过支撑竖板固定连接有净化桶，所述净化桶内壁下部的左右之间固定连接有支撑漏板，所述支撑漏板顶部的中心位置固定连接有开闭合装置，所述净化桶顶部的中心位置固定连接有第一电机，所述净化桶的顶部且位于第一电机的外侧固定连接有电机防水密封箱，所述第一电机的输出轴贯穿电机防水密封箱内壁的底部并延伸至电机防水密封箱的外部，所述第一电机的输出轴位于电机防水密封箱外部的一端固定连接有螺旋搅拌叶轮，所述净化桶内壁顶部的两侧均连通有相互对称的絮凝剂喷口，所述第二送水管位于除杂桶外部的一端与净化桶外壁的右侧连通，所述净化桶外壁的左侧连通有第三送水管，且第三送水管贯穿箱体内壁的左侧并延伸至箱体的外部，所述箱体内壁的左侧与净化桶外壁的左侧之间且位于第三送水管的表面设置有电磁开关阀门。
优选的，所述开闭合装置包括第一固定外框，所述第一固定外框内壁底部的右侧固定连接有第二电机，所述第二电机的左侧通过输出轴转动连接有第一斜齿轮，所述第一固定外框内壁底部的中心位置转动连接有螺纹杆，所述螺纹杆下部的表面通过平键固定连接有第二斜齿轮，所述第一斜齿轮与第二斜齿轮啮合，所述螺纹杆的顶部螺纹连接有螺纹套，所述螺纹套的顶部固定连接有转动连接块，所述转动连接块的中心位置通过转轴转动连接有相互对称的转动杆。
优选的，所述第一固定外框的顶部固定连接有第二固定外框，所述第二固定外框内壁的两侧均滑动连接有相互对称的滑动板，且滑动板贯穿第二固定外框内壁的一侧并延伸至第二固定外框的外部，所述转动杆远离转动连接块的一端分别贯穿第一固定外框内壁的顶部和第二固定外框的底部并延伸至第二固定外框的内部，所述转动杆位于第二固定外框内部的一端与滑动板位于第二固定外框内部的一端转动连接，所述净化桶内壁下部的两侧均开设有与滑动板相适配的滑动凹槽。
优选的，所述除杂桶底部的中心位置连通有颗粒杂质排放管，且颗粒杂质排放管贯穿箱体内壁的底部并延伸至箱体的外部，所述颗粒杂质排放管位于箱体内部一侧的表面设置有螺旋开关。
优选的，所述净化桶底部的中心位置连通有沉淀杂质排放管，且沉淀杂质排放管贯穿箱体内壁的底部并延伸至箱体的外部。
优选的，所述箱体底部的两侧均固定连接有相互对称的支撑腿，所述支撑腿的底部固定连接有减震防滑橡胶，所述箱体的外壁通过铰链转动连接有检修箱门。
(三)有益效果
本实用新型提供了一种工业废水除杂净化装置。具备以下有益效果：
(1)、该工业废水除杂净化装置，通过第一送水管的一端与除杂桶外壁的右侧连通，除杂桶内壁的顶部通过固定块固定连接有内桶，内桶内壁的底部从下至上分别固定连接有活性炭过滤层、陶瓷过滤层和纤维棉过滤层，除杂桶底部的中心位置连通有颗粒杂质排放管，颗粒杂质排放管位于箱体内部一侧的表面设置有螺旋开关，达到了对废水初步过滤净化的目的，有效去除水中的泥沙铁锈等大颗粒杂质，并且结构简单，便于更换和清洗，有效降低净化成本。
(2)、该工业废水除杂净化装置，通过支撑漏板顶部的中心位置固定连接有开闭合装置，净化桶顶部的中心位置固定连接有第一电机，第一电机的外侧固定连接有电机防水密封箱，第一电机的输出轴位于电机防水密封箱外部的一端固定连接有螺旋搅拌叶轮，净化桶内壁顶部的两侧均连通有相互对称的絮凝剂喷口，达到了便捷的对废水进行沉淀过滤净化的目的，通过开闭合装置可以有效降低人员的劳动强度，提高自动化水平，并且操作简单，大大提高了净化效率。
