申请日2017.10.27
公开(公告)日2018.06.19
IPC分类号C02F1/00
摘要
本实用新型公开了一种设备面板安装结构及水处理设备。该设备面板安装结构用于将面板安装于设备本体上，所述安装结构包括设置在所述面板和所述设备本体两者之一上的勾挂部以及两者另一上的挂孔，所述勾挂部挂于所述挂孔上，以将所述面板安装在设备本体上，所述勾挂部包括基体和设置在基体上的勾部，所述勾部与所述基体相接的位置处设置有加强结构。本实用新型提供的设备面板安装结构中，通过勾挂部与挂孔的配合实现面板的安装，操作方便，提高装配效率，另外，在勾挂部的勾部与基体相接的位置处设置加强结构，从而提高勾挂部的结构强度，避免在运输及装配过程中发生断裂，降低生产成本，提高用户体验。
权利要求书
1.一种设备面板安装结构，用于将面板安装于设备本体上，其特征在于，所述安装结构包括设置在所述面板和所述设备本体两者之一上的勾挂部以及两者另一上的挂孔，所述勾挂部挂于所述挂孔上，以将所述面板安装在设备本体上，所述勾挂部包括基体和设置在基体上的勾部，所述勾部与所述基体相接的位置处设置有加强结构。
2.根据权利要求1所述的设备面板安装结构，其特征在于，所述勾部为板状结构，所述加强结构至少设置在所述板状结构的侧壁与所述基体相接的位置处。
3.根据权利要求1所述的设备面板安装结构，其特征在于，所述加强结构包括沿所述勾部与所述基体的交线延伸的倒角加强条。
4.根据权利要求3所述的设备面板安装结构，其特征在于，所述加强结构还包括设置在所述倒角加强条表面的加强筋。
5.根据权利要求4所述的设备面板安装结构，其特征在于，所述加强筋的延伸方向与所述倒角加强条的延伸方向垂直。
6.根据权利要求5所述的设备面板安装结构，其特征在于，所述加强筋延伸至所述勾部的表面。
7.根据权利要求4所述的设备面板安装结构，其特征在于，所述加强筋设置有多条，多条所述加强筋沿所述倒角加强条的延伸方向间隔排布。
8.根据权利要求1至7之一所述的设备面板安装结构，其特征在于，所述基体呈中空的壳状结构，所述勾部与所述壳状结构的一侧面相接。
9.根据权利要求8所述的设备面板安装结构，其特征在于，所述壳状结构的相邻的内壁面的相接处设置有倒角。
10.根据权利要求1至7之一所述的设备面板安装结构，其特征在于，所述基体的侧壁上设置有加强筋板。
11.一种水处理设备，包括本体和面板，其特征在于，所述面板通过如权利要求1至10之一所述的设备面板安装结构安装于所述本体上。
说明书 [支持框选翻译]
设备面板安装结构及水处理设备
技术领域
本实用新型涉及装配技术领域，特别是一种设备面板安装结构及水处理设备。
背景技术
净水机的面板通常是通过紧固件固定到净水机的设备本体上，这样会影响净水机的整体外观，同时容易存在卫生死角，不方便清理，为解决这一问题，现有的一些净水机在面板的内侧设置安装结构，通过内侧的安装结构与设备本体形成配合来实现面板的安装，由于安装结构凸出于面板表面设置，因此极容易在运输及安装过程中断裂，造成成本的浪费，影响用户体验。
实用新型内容
有鉴于此，本实用新型的目的之一是提供一种方便安装、结构可靠的设备面板安装结构及具有其的水处理设备。
为达上述目的，一方面，本实用新型采用如下技术方案：

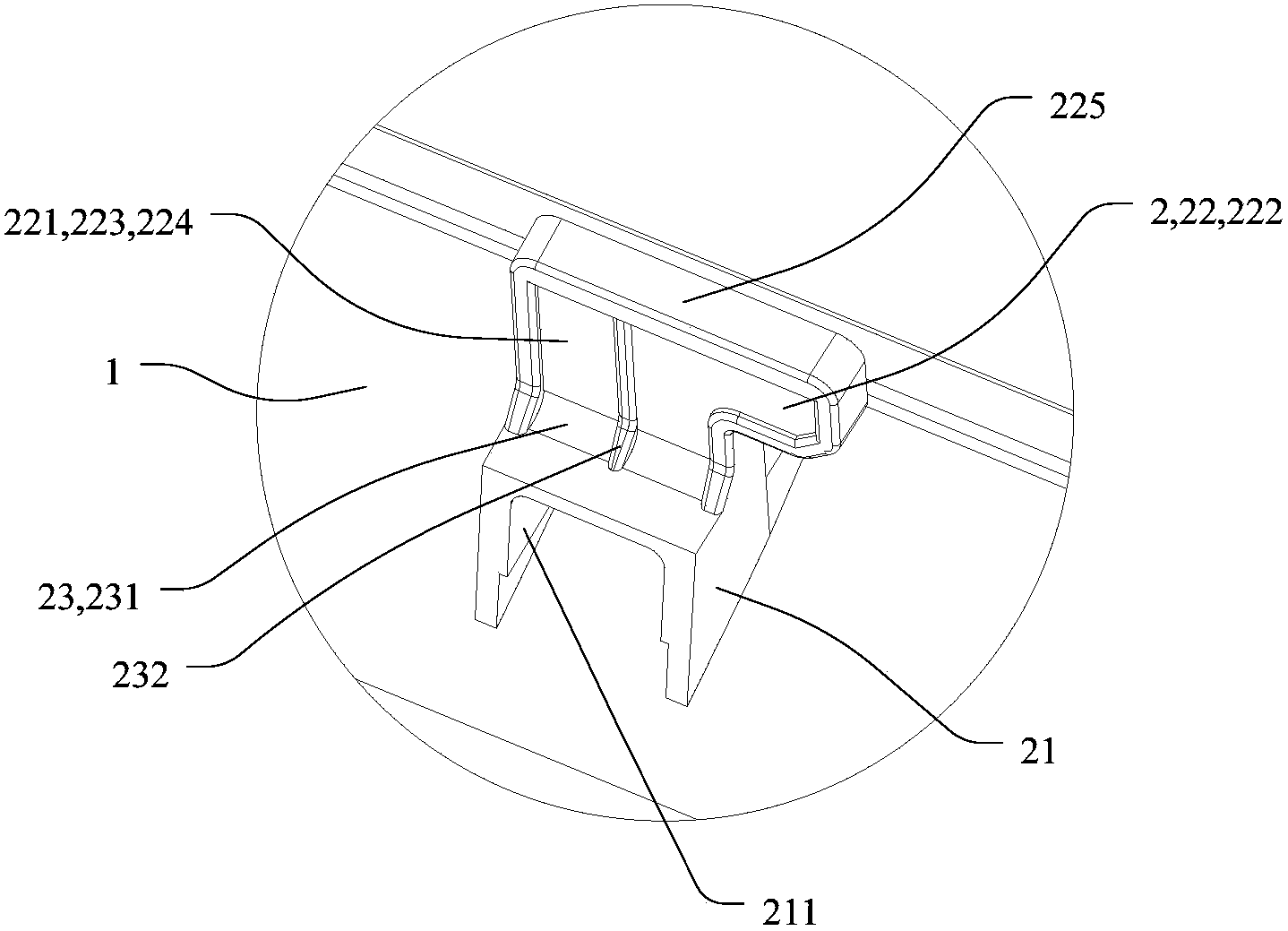

一种设备面板安装结构，用于将面板安装于设备本体上，所述安装结构包括设置在所述面板和所述设备本体两者之一上的勾挂部以及两者另一上的挂孔，所述勾挂部挂于所述挂孔上，以将所述面板安装在设备本体上，所述勾挂部包括基体和设置在基体上的勾部，所述勾部与所述基体相接的位置处设置有加强结构。
优选地，所述勾部为板状结构，所述加强结构至少设置在所述板状结构的侧壁与所述基体相接的位置处。
优选地，所述加强结构包括沿所述勾部与所述基体的交线延伸的倒角加强条。
优选地，所述加强结构还包括设置在所述倒角加强条表面的加强筋。
优选地，所述加强筋的延伸方向与所述倒角加强条的延伸方向垂直。
优选地，所述加强筋延伸至所述勾部的表面。
优选地，所述加强筋设置有多条，多条所述加强筋沿所述倒角加强条的延伸方向间隔排布。
优选地，所述基体呈中空的壳状结构，所述勾部与所述壳状结构的一侧面相接。
优选地，所述壳状结构的相邻的内壁面的相接处设置有倒角。
优选地，所述基体的侧壁上设置有加强筋板。
另一方面，本实用新型采用如下技术方案：
一种水处理设备，包括本体和面板，所述面板通过如上所述的设备面板安装结构安装于所述本体上。
本实用新型提供的设备面板安装结构中，通过勾挂部与挂孔的配合实现面板的安装，操作方便，提高装配效率，另外，在勾挂部的勾部与基体相接的位置处设置加强结构，从而提高勾挂部的结构强度，避免在运输及装配过程中发生断裂，降低生产成本，提高用户体验。
