申请日2017.10.27
公开(公告)日2018.06.22
IPC分类号B65F3/00
摘要
本申请提供一种对接式垃圾车的污水回收装置，用于回收垃圾箱底部流出的污水，包括用于安装于垃圾箱尾部的底边并收集从垃圾箱底部流出的污水的污水收集槽;所述污水收集槽的底部设有用于过滤污水的滤水孔;位于所述污水收集槽的下方、用于固定于垃圾箱底部并回收从所述滤水孔滤出的污水的污水箱;所述污水箱顶部设有与所述滤水孔对齐并用于回收从所述滤水孔滤出的污水的接水孔。由于所述滤水孔与所述接水孔相对齐，故污水可以从所述污水收集槽直接流至所述污水箱内，无需依靠导流管道，根除了由于导流管道引起的污水泄漏问题，可以有效地缓解污水易泄漏的情况。
权利要求书
1.一种对接式垃圾车的污水回收装置，用于回收垃圾箱底部流出的污水，其特征在于，包括：
用于安装于垃圾箱尾部的底边并收集从垃圾箱底部流出的污水的污水收集槽;所述污水收集槽的底部设有用于过滤污水的滤水孔;
位于所述污水收集槽的下方、用于固定于垃圾箱底部并回收从所述滤水孔滤出的污水的污水箱;所述污水箱顶部设有与所述滤水孔对齐并用于回收从所述滤水孔滤出的污水的接水孔。
2.根据权利要求1所述的对接式垃圾车的污水回收装置，其特征在于，所述污水收集槽包括：
位于垃圾箱尾部、用于收集污水的槽板;
固定于所述槽板底部、用于开设所述滤水孔的滤水板;
固定于所述槽板及所述滤水板端部的封板。
3.根据权利要求1所述的对接式垃圾车的污水回收装置，其特征在于，所述污水箱包括：
位于垃圾箱底部、用于开设所述接水孔的顶板;
位于所述顶板下方并固定于所述顶板两侧的侧板;
位于所述顶板下方并固定于所述顶板及所述侧板的后端的后侧板;
位于所述顶板下方并与所述侧板和所述后侧板的底部相连的底板;
与所述侧板相连、用于连接垃圾箱的连接板。
4.根据权利要求3所述的对接式垃圾车的污水回收装置，其特征在于，所述后侧板的上部开设有用于供污水流出的出水口，以便于当垃圾箱向下翻转时，所述污水箱内的污水可以从所述出水口流出。
5.根据权利要求4所述的对接式垃圾车的污水回收装置，其特征在于，所述后侧板上设有与所述后侧板垂直相连并固定于所述出水口下沿处、用于引导从所述出水口流出的污水流向的导流板。
6.根据权利要求3所述的对接式垃圾车的污水回收装置，其特征在于，所述底板开设有用于供污水排出的排水口。
7.根据权利要求6所述的对接式垃圾车的污水回收装置，其特征在于，所述污水箱还包括：
固定于所述排水口的底部外沿、用于引导从所述排水口排出污水的接头;
与所述接头相连、用于控制所述接头打开或关闭的阀门。
8.根据权利要求2所述的对接式垃圾车的污水回收装置，其特征在于，所述污水收集槽还包括固定于所述槽板中间、用于增加所述槽板强度的加强板。
9.根据权利要求8所述的对接式垃圾车的污水回收装置，其特征在于，所述加强板的底部设有孔，以便污水能够穿过所述加强板。
10.根据权利要求3所述的对接式垃圾车的污水回收装置，其特征在于，所述连接板包括：
位于垃圾箱底部、用于连接垃圾箱的第一连接板;
连接于所述第一连接板的底部并固定于所述侧板的第二连接板。
说明书 [支持框选翻译]
一种对接式垃圾车的污水回收装置
技术领域
本实用新型涉及城市环保领域，特别涉及一种对接式垃圾车的污水回收装置。
背景技术
对接式垃圾车通常用于转运压缩站内的块状垃圾。尽管垃圾压缩成了块状，但是长时间的摩擦、腐蚀可能导致垃圾箱与后门之间的密封性会显著下降，导致堆放至对接式垃圾车内的成堆垃圾在转运过程难免还会不断地渗出油、水等液体，对路面造成污染，因此，对接式垃圾车的污水回收装置在城市环保领域应用较广泛。
现有的对接式垃圾车的污水回收装置通常包括连于垃圾箱尾部的污水收集槽、污水箱及用于将污水收集槽的污水引至污水箱的导流管道。一般地，导流管道通常采用塑料管道。在生产、安装及维护的过程中，导流管道可能因质量瑕疵、安装不当等问题，导致导流管道破损或者接头松动，造成垃圾箱在垃圾转运过程中发生污水泄漏。另外，在使用过程中，汽车底盘的振动、导流管道材料的老化及污水的腐蚀，也可能导致导流管道破损，或者导致与污水收集槽及污水箱相连的接头断裂、磨损，造成垃圾箱污水泄漏。因此，对于现有的对接式垃圾车的污水回收装置而言，引起上述种种问题的导流管道容易引起垃圾箱内的污水发生泄漏，对地面造成二次污染。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种对接式垃圾车的污水回收装置，可以缓解垃圾箱内的污水易发生泄漏的情况。
其具体方案如下：
本实用新型提供一种对接式垃圾车的污水回收装置，用于回收垃圾箱底部流出的污水，包括：
用于安装于垃圾箱尾部的底边并收集从垃圾箱底部流出的污水的污水收集槽;所述污水收集槽的底部设有用于过滤污水的滤水孔;
位于所述污水收集槽的下方、用于固定于垃圾箱底部并回收从所述滤水孔滤出的污水的污水箱;所述污水箱顶部设有与所述滤水孔对齐并用于回收从所述滤水孔滤出的污水的接水孔。
优选地，所述污水收集槽包括：
位于垃圾箱尾部、用于收集污水的槽板;
固定于所述槽板底部、用于开设所述滤水孔的滤水板;
固定于所述槽板及所述滤水板端部的封板。
优选地，所述污水箱包括：
位于垃圾箱底部、用于开设所述接水孔的顶板;
位于所述顶板下方并固定于所述顶板两侧的侧板;
位于所述顶板下方并固定于所述顶板及所述侧板的后端的后侧板;
位于所述顶板下方并与所述侧板和所述后侧板的底部相连的底板;
与所述侧板相连、用于连接垃圾箱的连接板。
优选地，所述后侧板的上部开设有用于供污水流出的出水口，以便于当垃圾箱向下翻转时，所述污水箱内的污水可以从所述出水口流出。
优选地，所述后侧板上设有与所述后侧板垂直相连并固定于所述出水口下沿处、用于引导从所述出水口流出的污水流向的导流板。
优选地，所述底板开设有用于供污水排出的排水口。
优选地，所述污水箱还包括：
固定于所述排水口的底部外沿、用于引导从所述排水口排出污水的接头;
与所述接头相连、用于控制所述接头打开或关闭的阀门。
优选地，所述污水收集槽还包括固定于所述槽板中间、用于增加所述槽板强度的加强板。
优选地，所述加强板的底部设有孔，以便污水能够穿过所述加强板。
优选地，所述连接板包括：
位于垃圾箱底部、用于连接垃圾箱的第一连接板;
连接于所述第一连接板的底部并固定于所述侧板的第二连接板。

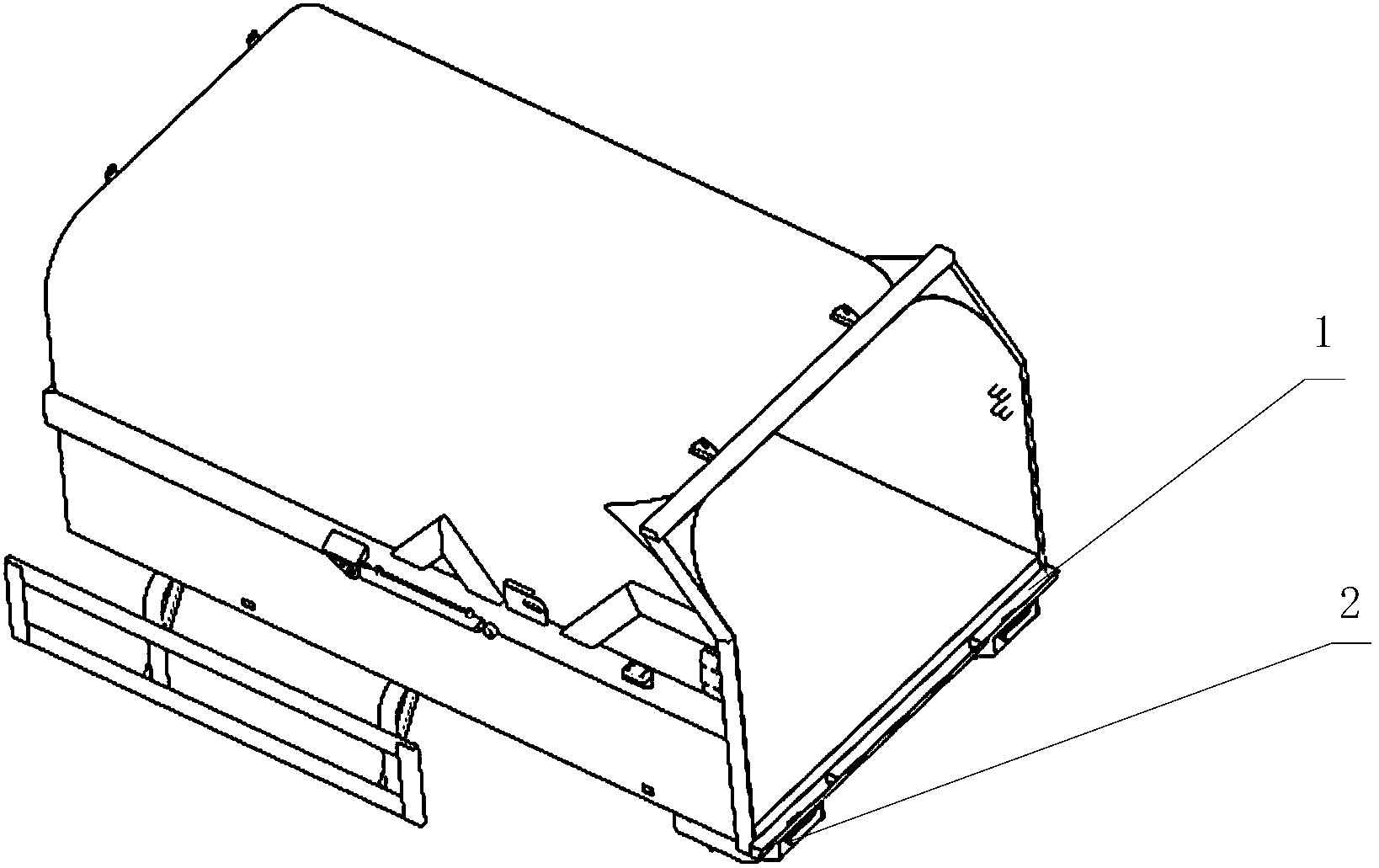

相对于背景技术，本实用新型所提供的对接式垃圾车的污水回收装置，包括用于安装于垃圾箱尾部底边的污水收集槽和位于所述污水收集槽的下方、用于固定于垃圾箱底部的污水箱;其中，所述污水收集槽的底部设有滤水孔;所述污水箱顶部设有与所述滤水孔对齐的接水孔。
当污水从垃圾箱与后门之间的缝隙中流出时，便流至安装于垃圾箱尾部底边的污水收集槽内;由于所述污水收集槽的底部设有滤水孔，自然，流至所述污水收集槽内的污水从所述滤水孔内流出;又由于所述滤水孔与所述接水孔对齐，从所述滤水孔流出的污水便从所述接水孔中流出;又由于所述接水孔设于所述污水箱的顶部，故从所述接水孔中流出的污水便直接流入所述污水箱内。因此，由于所述滤水孔和所述接水孔能够使污水直接流通，污水可以从所述污水收集槽流出直接流入所述污水箱内，而无需通过依靠导流管道，自然，由导流管道及其接头引起的污水泄漏问题便能够得到根除，从而可以有效地缓解垃圾箱内的污水易发生泄漏的情况，减轻对路面造成二次污染的伤害。
