申请日2017.10.27
公开(公告)日2018.06.26
IPC分类号C02F9/04
摘要
本实用新型公开了一种过滤式猪场水处理装置，包括过滤室一、过滤室二、过滤室三和储水室，所述过滤室一设置在过滤室二一侧，所述过滤室二设置在过滤室三顶部，所述过滤室三设置在储水室顶部，所述过滤室一一侧设有进水管，所述过滤室一底部设有通孔一，金属过滤网穿过通孔一设置在过滤室一内，所述过滤室一顶部设有通孔二，把手穿过通孔二设置在金属过滤网顶部，所述过滤室二顶部设有储液盒一，所述储液盒一底部设有导管一，所述过滤室二内设有搅拌桨和电动机，所述搅拌桨通过转动轴安装在电动机的输出轴上，所述过滤室二底部设有活性炭过滤网，该过滤式猪场水处理装置设计新颖，处理效果较好，适合大量推广。
权利要求书

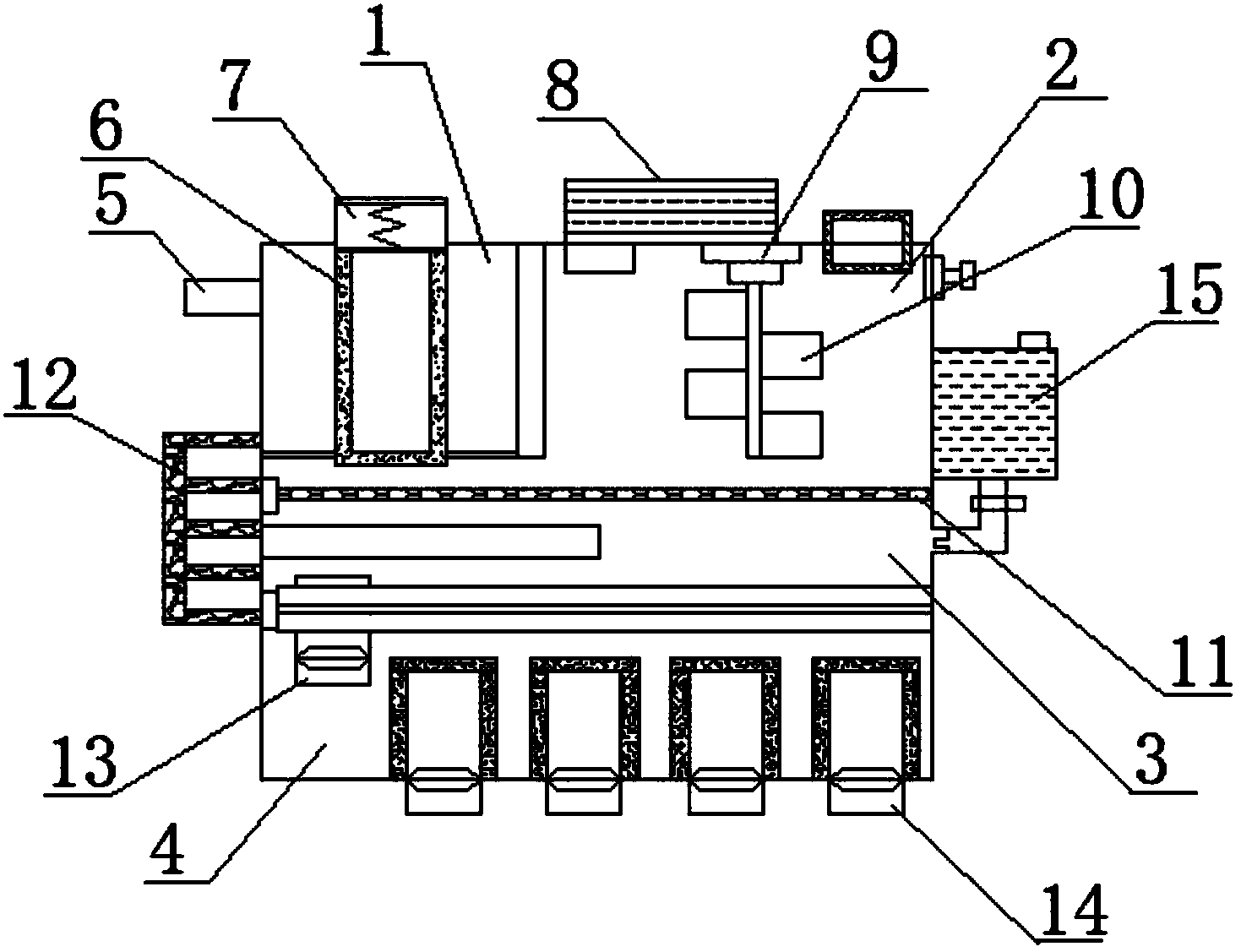

1.一种过滤式猪场水处理装置，包括过滤室一(1)、过滤室二(2)、过滤室三(3)和储水室(4)，其特征在于，所述过滤室一(1)设置在过滤室二(2)一侧，所述过滤室二(2)设置在过滤室三(3)顶部，所述过滤室三(3)设置在储水室(4)顶部，所述过滤室一(1)一侧设有进水管(5)，所述过滤室一(1)底部设有通孔一，金属过滤网(6)穿过通孔一设置在过滤室一(1)内，所述过滤室一(1)顶部设有通孔二，把手(7)穿过通孔二设置在金属过滤网(6)顶部，所述过滤室二(2)顶部设有储液盒一(8)，所述储液盒一(8)底部设有导管一，所述过滤室二(2)内设有搅拌桨(10)和电动机(9)，所述搅拌桨(10)通过转动轴安装在电动机(9)的输出轴上，所述过滤室二(2)底部设有活性炭过滤网(11)，所述过滤室二(2)一侧设有储液盒二(15)，所述储液盒二(15)通过导管二与过滤室三(3)连接，所述过滤室三(3)一侧设有加热器(12)，所述过滤室三(3)底部设有出水管一(13)，所述储水室(4)底部设有出水管二(14)。
2.根据权利要求1所述的一种过滤式猪场水处理装置，其特征在于：所述电动机(9)为三相异步电动机。
3.根据权利要求1所述的一种过滤式猪场水处理装置，其特征在于：所述导管一和导管二上均设有蝶阀。
4.根据权利要求1所述的一种过滤式猪场水处理装置，其特征在于：所述过滤室二(2)一侧设有电源插头和安全阀。
5.根据权利要求1所述的一种过滤式猪场水处理装置，其特征在于：所述把手(7)上设有防滑垫。
说明书 [支持框选翻译]
一种过滤式猪场水处理装置
技术领域
本实用新型涉及养殖系统领域，具体为一种过滤式猪场水处理装置。
背景技术
随着社会的不断发展，人们的经济水平不断上升，人们对生活质量的要求也逐渐提高，而食物作为人们生活的必需品也是备受重视，其中猪肉凭借其较为低廉的价格和较好的食用体验也是受到了许多人的喜爱，因此猪的饲养也成为人们的关注点，猪的饲养过程中猪的饮用水是一种较为重要的因素，然而常规的养猪场为了避免影响周围居民的生活环境一般会选择设置在较为偏僻的地方，而较为偏僻的地方一般自来水无法到达，只能依靠地下水进行饲养，但是地下水一般不仅含有大量泥沙，还有许多细菌微生物，如果直接将地下水给猪饮用很容易导致猪患病，严重甚至会导致禽流感，严重影响猪的生长，尽管当前已经有了一些地下水处理设备，但是大多仅过滤一些杂质，无法真正有效的对地下水进行清洁，因此本实用新型提供一种过滤式猪场水处理装置。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种过滤式猪场水处理装置，以解决上述背景技术中提出的问题,本实用新型设计新颖，处理效果较好，适合大量推广。
为实现上述目的，本实用新型提供如下技术方案：一种过滤式猪场水处理装置，包括过滤室一、过滤室二、过滤室三和储水室，所述过滤室一设置在过滤室二一侧，所述过滤室二设置在过滤室三顶部，所述过滤室三设置在储水室顶部，所述过滤室一一侧设有进水管，所述过滤室一底部设有通孔一，金属过滤网穿过通孔一设置在过滤室一内，所述过滤室一顶部设有通孔二，把手穿过通孔二设置在金属过滤网顶部，所述过滤室二顶部设有储液盒一，所述储液盒一底部设有导管一，所述过滤室二内设有搅拌桨和电动机，所述搅拌桨通过转动轴安装在电动机的输出轴上，所述过滤室二底部设有活性炭过滤网，所述过滤室二一侧设有储液盒二，所述储液盒二通过导管二与过滤室三连接，所述过滤室三一侧设有加热器，所述过滤室三底部设有出水管一，所述储水室底部设有出水管二。
作为本实用新型的一种优选实施方式，所述电动机为三相异步电动机。
作为本实用新型的一种优选实施方式，所述导管一和导管二上均设有蝶阀。
作为本实用新型的一种优选实施方式，所述过滤室二一侧设有电源插头和安全阀。
作为本实用新型的一种优选实施方式，所述把手上设有防滑垫。本实用新型的有益效果：本实用新型的一种过滤式猪场水处理装置，包括：过滤室一、过滤室二、过滤室三、储水室、进水管、金属过滤室、把手、储液盒一、电动机、搅拌桨、活性炭过滤网、加热器、出水管一、出水管二、储液盒二;
1.该过滤式猪场水处理装置设有多个过滤室，不同的过滤室内设有不同的硬件设施，能够对地下水进行较为全面的过滤处理;
2.该过滤式猪场水处理装置设有储液盒一和储液盒二，其中储液盒一内放置有絮凝剂，能够有效对地下水中的悬浮物进行吸附并沉淀，储液盒二内设有高浓度盐水，能够对地下水进行有效电离，电离后的水更适合猪的饮用;
3.该过滤式猪场水处理装置设计新颖，处理效果较好，适合大量推广。
