申请日2017.10.27
公开(公告)日2018.06.05
IPC分类号C02F9/14; C02F103/20
摘要
本实用新型公开了一种应用微生物发酵原理用于畜禽养殖污水治理的预处理装置，包括过滤吸附区、滤料高温发酵修复区，过滤吸附区和滤料高温发酵修复区内分别填充有生物滤料;过滤吸附区的上方设有布水装置;过滤吸附区的下方设有滤液收集箱;滤液收集箱与布水装置的进水端相连接;滤液收集箱上设有滤液出水管;滤料高温发酵修复区内设有混合搅拌装置;滤料高温发酵修复区的侧边设有通风充氧装置，通风充氧装置与滤料高温发酵修复区相连通;过滤吸附区与滤料高温发酵修复区之间相连通。本实用新型结构简单，节能，运行成本低，截留的有机杂质等物料经过高温发酵后可以作为有机肥原料应用，不产生二次污染，原理简单，运行控制灵活，安装调试方便。
权利要求书

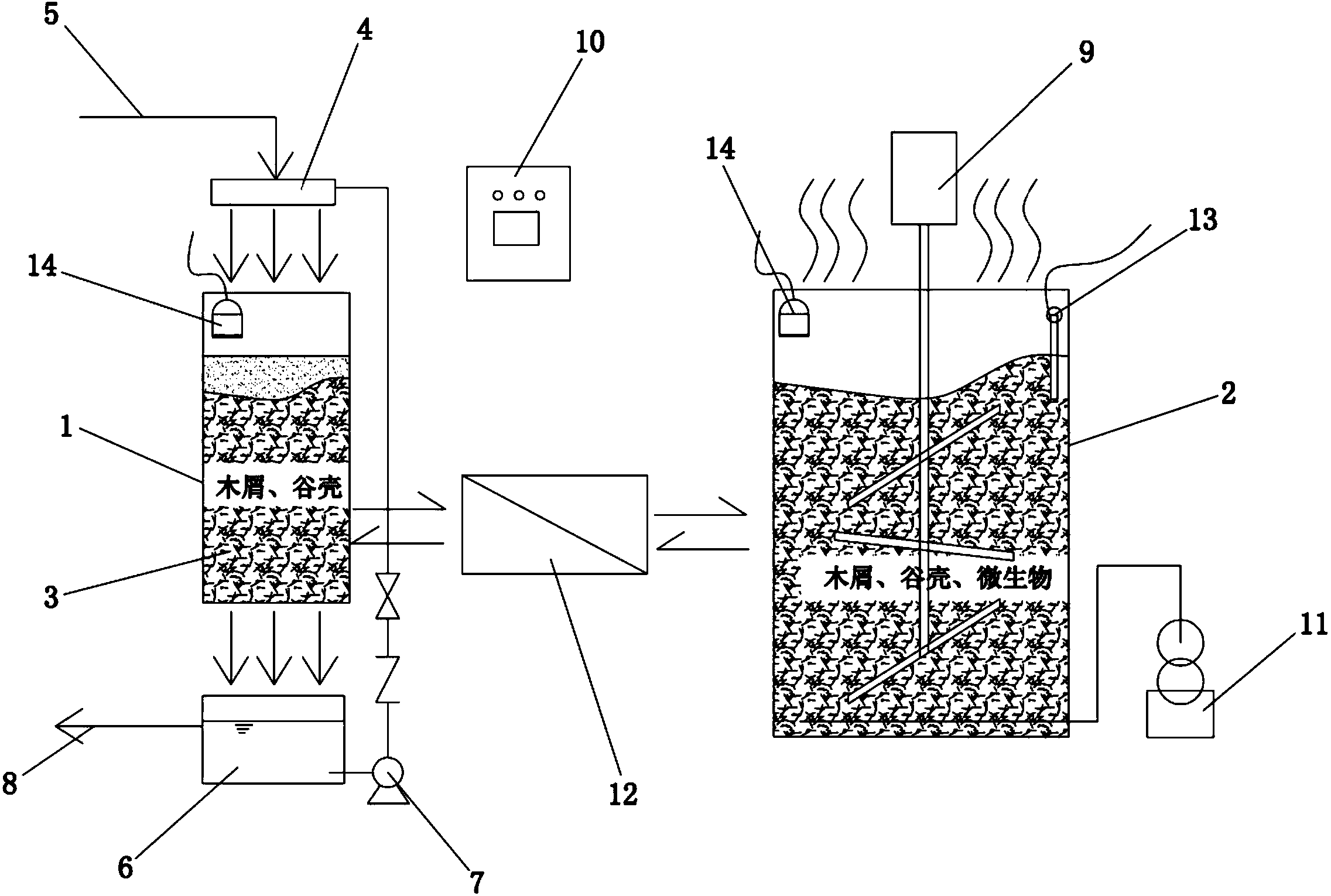

1.应用微生物发酵原理用于畜禽养殖污水治理的预处理装置，其特征在于：包括过滤吸附区(1)、滤料高温发酵修复区(2)，所述过滤吸附区(1)和滤料高温发酵修复区(2)内分别填充有生物滤料(3);所述过滤吸附区(1)的上方设有布水装置(4);所述布水装置(4)的进水端与粪污进水管(5)相连接，所述布水装置(4)的出水端位于过滤吸附区(1)的上方;所述过滤吸附区(1)的下方设有滤液收集箱(6);所述滤液收集箱(6)与布水装置(4)的进水端通过二次过滤泵(7)相连接;所述滤液收集箱(6)上设有滤液出水管(8);
所述滤料高温发酵修复区(2)内设有混合搅拌装置(9)，所述混合搅拌装置(9)与设于滤料高温发酵修复区(2)外侧的自动控制箱(10)相连接;所述滤料高温发酵修复区(2)的侧边设有通风充氧装置(11)，所述通风充氧装置(11)与滤料高温发酵修复区(2)相连通;所述通风充氧装置(11)和二次过滤泵(7)分别与自动控制箱(10)相连接;所述过滤吸附区(1)与滤料高温发酵修复区(2)之间通过换料器(12)相连通。
2.根据权利要求1所述的应用微生物发酵原理用于畜禽养殖污水治理的预处理装置，其特征在于：所述通风充氧装置(11)为通风机。
3.根据权利要求1所述的应用微生物发酵原理用于畜禽养殖污水治理的预处理装置，其特征在于：所述滤料高温发酵修复区(2)内设有温度传感器(13)，所述温度传感器(13)与自动控制箱(10)相连接。
4.根据权利要求1所述的应用微生物发酵原理用于畜禽养殖污水治理的预处理装置，其特征在于：所述过滤吸附区(1)与滤料高温发酵修复区(2)上分别设有料位传感器(14)，所述料位传感器(14)与自动控制箱(10)相连接。
说明书 [支持框选翻译]
应用微生物发酵原理用于畜禽养殖污水治理的预处理装置
技术领域
本实用新型涉及高浓度有机污水和畜禽养殖污水治理领域，尤其涉及到一种应用微生物发酵原理用于畜禽养殖污水治理的预处理装置。
背景技术
对于高浓度的有机污水特别是畜禽养殖污水处理，由于污水中含有大量的粪便、杂质及溶解性的高浓度有机物，一般采取预处理+后续处理工艺来对高浓度污水进行处理;而传统的预处理工艺设备通常就是采用沉渣池、固液分离机、沼气池等，但不管采用哪一种工艺设备，处理的效果均不够全面和理想。
如果采用沉渣池作为预处理，因为沉渣池靠自然沉淀分离，效果不理想，池容要求较大，并且会产生沉淀物，需要对沉淀的沉渣另行处置。
如果采用沼气池则要求停留时间长，池容很大，造价高昂，会产生沼气有一定的安全隐患;而固液分离机通常采用挤压方式过滤，压力大小和滤网密度将直接影响处理效果，而且挤压过滤后粪污中的溶解性有机污染物大部分进入滤后污水中，污水浓度将增高导致后续污水处理难度加大;预处理效果的好坏是直接影响后续生化处理效果的重要影响因素，采用传统的预处理工艺均有不足的地方;而且预处理效果不好，还会增加后续处理设施的造价和运行成本。
实用新型内容
本实用新型的目的在于克服上述现有技术中的不足之处而提供一种结构简单、操作方便、实用的应用微生物发酵原理用于畜禽养殖污水治理的预处理装置。
本实用新型是通过如下方式实现的：
应用微生物发酵原理用于畜禽养殖污水治理的预处理装置，其特征在于：包括过滤吸附区、滤料高温发酵修复区，所述过滤吸附区和滤料高温发酵修复区内分别填充有生物滤料;所述过滤吸附区的上方设有布水装置;所述布水装置的进水端与粪污进水管相连接，所述布水装置的出水端位于过滤吸附区的上方;所述过滤吸附区的下方设有滤液收集箱;所述滤液收集箱与布水装置的进水端通过二次过滤泵相连接;所述滤液收集箱上设有滤液出水管;
所述滤料高温发酵修复区内设有混合搅拌装置，所述混合搅拌装置与设于滤料高温发酵修复区外侧的自动控制箱相连接;所述滤料高温发酵修复区的侧边设有通风充氧装置，所述通风充氧装置与滤料高温发酵修复区相连通;所述通风充氧装置和二次过滤泵分别与自动控制箱相连接;所述过滤吸附区与滤料高温发酵修复区之间通过换料器相连通。
进一步地，所述通风充氧装置为通风机。
进一步地，所述滤料高温发酵修复区内设有温度传感器，所述温度传感器与自动控制箱相连接。
进一步地，所述过滤吸附区与滤料高温发酵修复区上分别设有料位传感器，所述料位传感器与自动控制箱相连接。
本实用新型的有益效果在于：结构简单，节能，运行成本低，截留的有机杂质等物料经过高温发酵后可以作为有机肥原料应用，不产生二次污染，原理简单，运行控制灵活，安装调试方便。
