申请日2017.10.27
公开(公告)日2018.06.15
IPC分类号B08B9/08; B08B9/087; B08B9/093; C11D7/08; C11D7/10; C11D7/26; C11D7/32; C11D7/60
摘要
本实用新型公开了一种污水池池壁清洁装置，包括机体、L形伸缩臂、旋转刷头;所述L形伸缩臂的一端为固定臂，所述固定臂与所述机体相连，所述L形伸缩臂的另一端为伸缩端，所述伸缩端的末端侧面安装所述旋转刷头，所述旋转刷头的表面中心设有两个相对设置的热水喷头和两个相对设置的清洁剂喷头;所述机体内设有加热水箱、清洁剂箱，分别通过管道与所述热水喷头和所述清洁剂喷头相连;所述机体上设有控制面板，所述控制面板具有液晶显示屏;采用本实用新型的污水池池壁清洁装置，能有效去除池壁上的顽固污垢，清洁剂腐蚀性小，挥发性小，清洗效果好，清洗时间短，能大大提高操作人员清洗池壁的速度，提高生产效率。
权利要求书
1.一种污水池池壁清洁装置，其特征在于，包括：机体、L形伸缩臂、旋转刷头;
所述L形伸缩臂的一端为固定臂，所述固定臂与所述机体相连，所述L形伸缩臂的另一端为伸缩端，所述伸缩端的末端侧面安装所述旋转刷头，所述旋转刷头的表面设有呈环形阵列的四个喷头，其中两个相对设置的为热水喷头，另两个相对设置的为清洁剂喷头;
所述机体内设有加热水箱、清洁剂箱，所述L形伸缩臂内设有相互独立的热水管道和清洁剂管道，所述热水管道一端与所述加热水箱连接，所述热水管道另一端通过热水支管与两个所述热水喷头连接，所述清洁剂管道一端与所述清洁剂箱连接，所述清洁剂管道另一端通过清洁剂支管与两个所述清洁剂喷头连接;
所述机体上设有控制面板，所述控制面板具有液晶显示屏。
2.根据权利要求1所述的一种污水池池壁清洁装置，其特征在于，所述热水管道表面包覆有保温隔热层。
3.根据权利要求2所述的一种污水池池壁清洁装置，其特征在于，所述保温隔热层的厚度至少为10cm。
4.根据权利要求1所述的一种污水池池壁清洁装置，其特征在于，还包括设置在所述伸缩端上靠近所述旋转刷头一端的摄像头，所述摄像头通过数据线连接至所述控制面板，并将拍摄到的图像数据在所述液晶显示屏上成像。
说明书 [支持框选翻译]
一种污水池池壁清洁装置
技术领域
本实用新型涉及城市污水处理技术领域，特别是涉及一种污水池池壁清洁装置。
背景技术
污水处理厂是水环境污染治理的主要功能承担者，在净化水污染方面发挥着关键作用。截至2014年底，全国投运的城镇污水处理设施接近4000座，总设计处理能力超过500亿m3/d。污水处理厂的一个突出特点就是水池种类多，面积大：调节池、酸化水解池、初沉池、曝气沉砂池、生化池、二沉池、高密度沉淀池、砂滤池、紫外消毒池等。在生产过程中，由于污染物种类成分复杂，污水中的金属离子、无机成分、有机物及微生物分泌物的相互作用，结果在池壁上出现了黑色污垢沉积物，导致出水水质变差，影响生产运行。因此，在日常运行过程中，要经常定期或不定期地去除这些污垢，传统污水处理厂采用人工清洗的方法，费事费力，而且效率低下。另一方面，传统使用的去垢剂有漂白粉、漂白精、硫酸铜、新洁尔灭等，但是这些去垢剂大部分为强酸、强碱等成分，存在腐蚀性强、挥发性大、操作难度高，耗时长，不仅给操作人员身心健康带领不利影响，而且清洗效果差，清洗时间长，清洗效率低，最终影响生产运行。因此，有必要研制能够高效去除污水处理厂池壁污垢的清洁装置。
实用新型内容
本实用新型的目的是克服现有技术中的不足之处，提供一种污水池池壁清洁装置。
本实用新型的目的是通过以下技术方案来实现的：

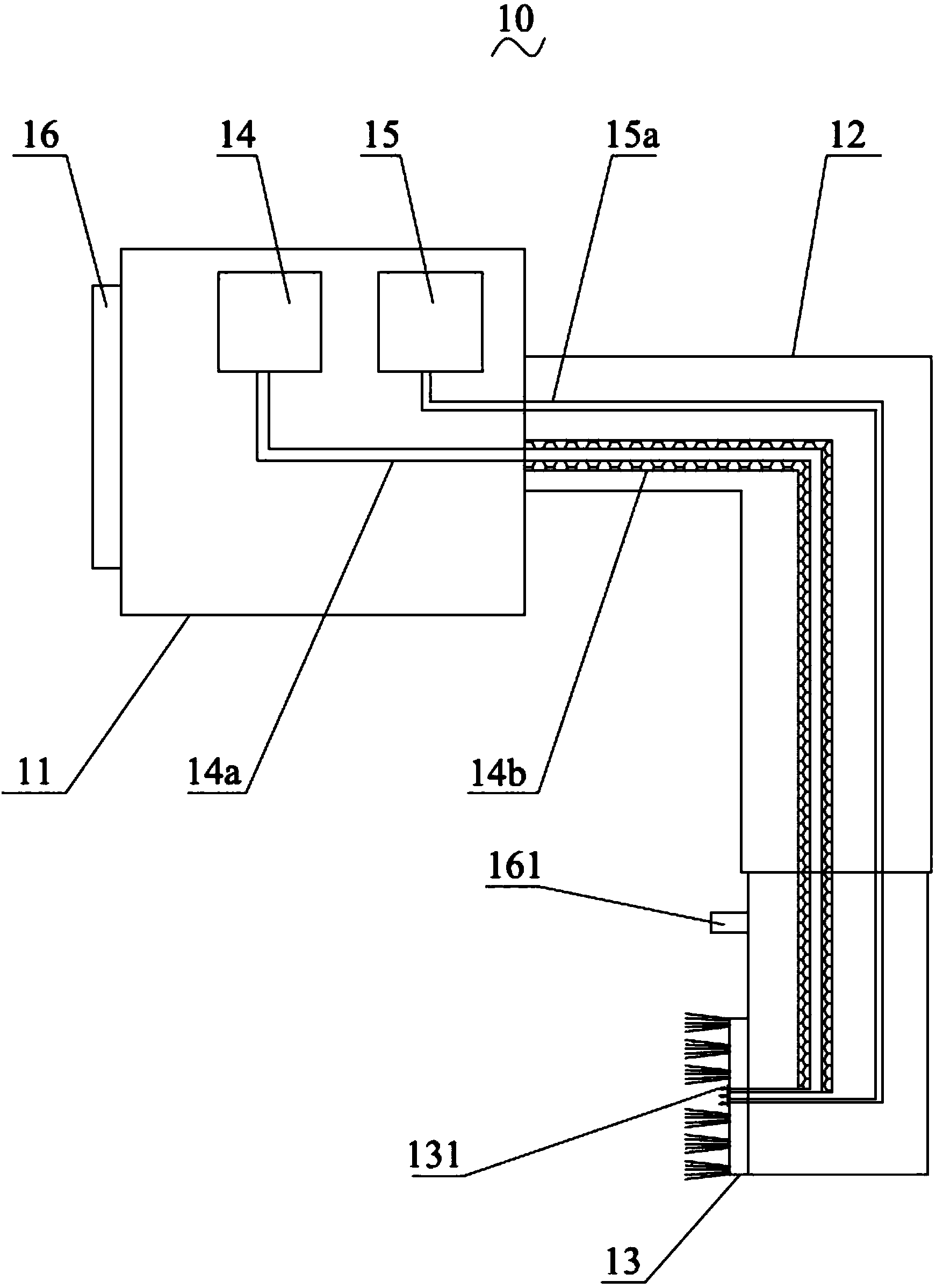

一种污水池池壁清洁装置，包括：机体、L形伸缩臂、旋转刷头;
所述L形伸缩臂的一端为固定臂，所述固定臂与所述机体相连，所述L形伸缩臂的另一端为伸缩端，所述伸缩端的末端侧面安装所述旋转刷头，所述旋转刷头的表面中心设有呈环形阵列的四个喷头，其中两个相对设置的为热水喷头，另两个相对设置的为清洁剂喷头;
所述机体内设有加热水箱、清洁剂箱，所述L形伸缩臂内设有相互独立的热水管道和清洁剂管道，所述热水管道一端与所述加热水箱连接，所述热水管道另一端通过热水支管与两个所述热水喷头连接，所述清洁剂管道一端与所述清洁剂箱连接，所述清洁剂管道另一端通过清洁剂支管与两个所述清洁剂喷头连接;
所述机体上设有控制面板，所述控制面板具有液晶显示屏。
作为优选的技术方案，所述热水管道表面包覆有保温隔热层。
作为优选的技术方案，所述保温隔热层的厚度至少为10cm。
作为优选的技术方案，还包括设置在所述伸缩端上靠近所述旋转刷头一端的摄像头，所述摄像头通过数据线连接至所述控制面板，并将拍摄到的图像数据在所述液晶显示屏上成像。
基于上述的技术方案，本实用新型具有的技术效果如下：
本实用新型提供的一种污水池池壁清洁装置，其L形伸缩臂的设计可将旋转刷头灵活地移动至池壁需要清洁的地方进行全面清洁，同时旋转刷头上的刷毛绕中心旋转，并通过热水喷头和清洁剂喷头对旋转刷头正在清洗的池壁喷洒热水和自行配置的清洁剂，能有效去除池壁上的顽固污垢，清洁剂腐蚀性小，挥发性小，清洗效果好，清洗时间短，能大大提高操作人员清洗池壁的速度，提高生产效率。
