申请日2011.08.23
公开(公告)日2013.03.06
IPC分类号C02F9/04; C02F1/66; C02F1/52
摘要
本发明提供了一种供热锅炉的废水综合再利用系统，包括：废水收集槽;沉淀过滤单元，接收来自所述废水收集槽的废水并对所述废水进行沉淀过滤处理，所述沉淀过滤单元包括：沉淀池，位于所述沉淀过滤单元的底部;自动加碱装置，位于所述沉淀池之上;混合池，位于所述自动加碱装置之上以供经加碱的废水和药剂进行混合;以及净水池，位于所述混合池之上;自动加药装置，与所述混合池相连接并向所述混合池中输入药剂;以及浓缩池，从所述净水池抽取净水。本发明可以提高废水循环利用效率，节省成本。
权利要求书
1.一种供热锅炉的废水综合再利用系统，其特征在于，包括：
废水收集槽;
沉淀过滤单元，接收来自所述废水收集槽的废水并对所述废水进行沉 淀过滤处理，所述沉淀过滤单元包括：
沉淀池，位于所述沉淀过滤单元的底部;
自动加碱装置，位于所述沉淀池之上;
混合池，位于所述自动加碱装置之上以供经加碱的废水和药剂进 行混合;以及
净水池，位于所述混合池之上;
自动加药装置，与所述混合池相连接并向所述混合池中输入药剂;以 及
浓缩池，从所述净水池抽取净水。
2.如权利要求1所述的废水综合再利用系统，其特征在于，所述自动 加碱装置具有一可编程逻辑控制器，该可编程逻辑控制器根据所述混合池 的出水pH值变频控制加碱量。
3.如权利要求1所述的废水综合再利用系统，其特征在于，所述自动 加药装置进一步连接所述净水池，以从所述净水池取得净水。
4.如权利要求3所述的废水综合再利用系统，其特征在于，所述自动 加药装置进一步连接一外部净水取水口，以从所述废水综合再利用系统的 外部取得净水。
5.如权利要求1所述的废水综合再利用系统，其特征在于，所述浓缩 池进一步连接所述供热锅炉的给水系统。
6.如权利要求1所述的废水综合再利用系统，其特征在于，所述药剂 为黄原酸酯类或二硫代胺基甲酸盐类的重金属捕捉剂。
说明书
供热锅炉的废水综合再利用系统
技术领域
本发明涉及一种新型的供热锅炉的废水综合再利用系统。
背景技术
随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也 日趋广泛和严重，威胁人类的健康和安全。对于保护环境来说，工业废水 的处理比城市污水的处理更为重要。工业废水的处理虽然早在19世纪末已 经开始，并且在随后的半个世纪进行了大量的试验研究和生产实践，但是 由于许多工业废水成分复杂，性质多变，至今仍有一些技术问题没有完全 解决。这点和技术已臻成熟的城市污水处理是不同的。
例如，对于纯供热燃煤锅炉来说，其产生的废水通常经简单净化处理 后直接排放，因废水处理工艺简单粗放，排出厂区的废水存在一定的超温 超热和浊/色度超标现象，不符合相应的环保管理要求，也不利于企业形象 的维护和影响企业经济利益。为此，需要对有回收利用价值的废水实施回 收利用工程。这样，不仅可节约资源，达到资源最大化利用目的，而且尽 可能减少废水的排放，达到环保要求。
发明内容

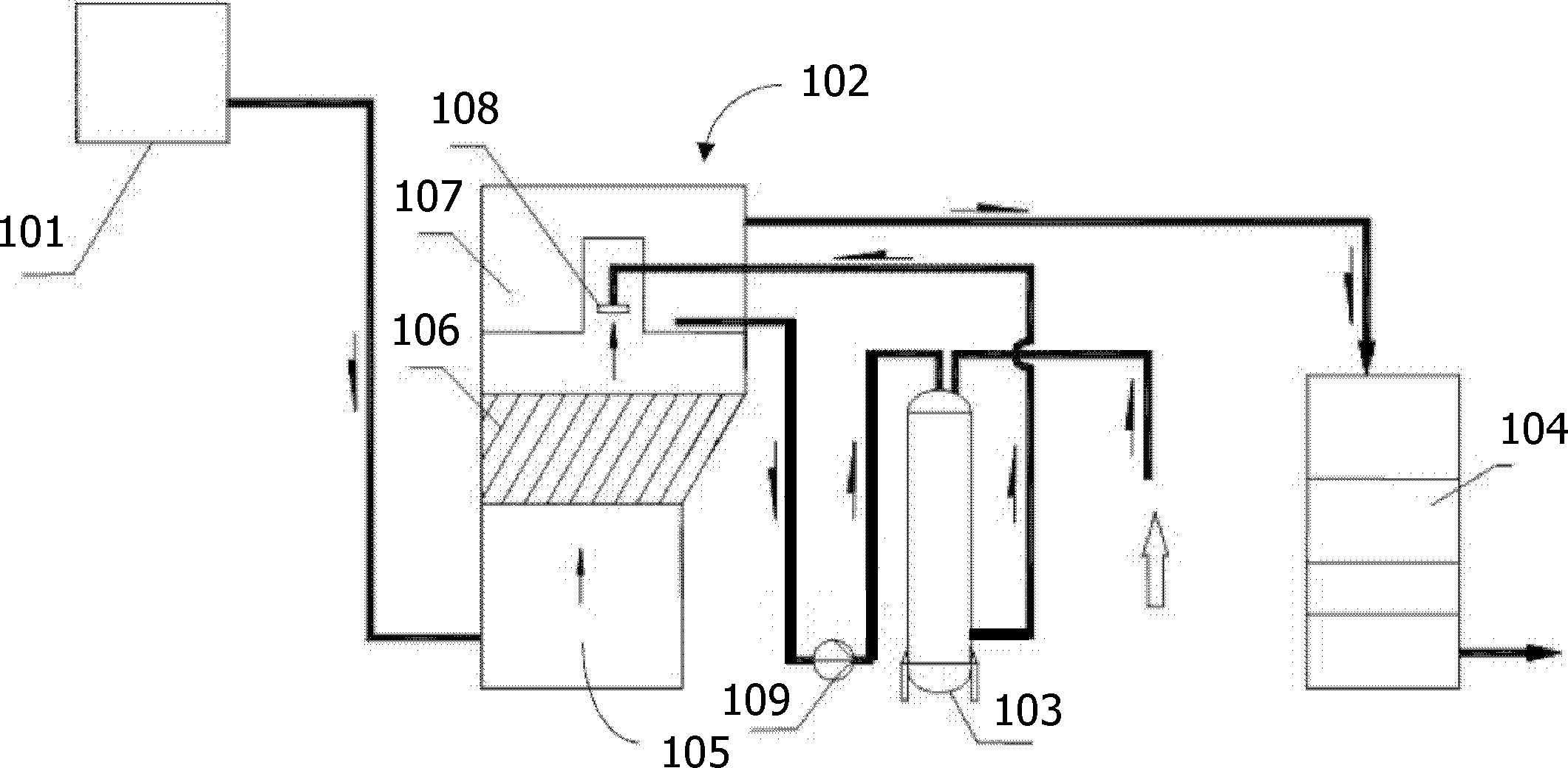

本发明提供了一种新型的供热锅炉的废水综合再利用系统。具体地， 本发明提供了一种供热锅炉的废水综合再利用系统，包括：
废水收集槽;
沉淀过滤单元，接收来自所述废水收集槽的废水并对所述废水进行沉 淀过滤处理，所述沉淀过滤单元包括：
沉淀池，位于所述沉淀过滤单元的底部;
自动加碱装置，位于所述沉淀池之上;
混合池，位于所述自动加碱装置之上以供经加碱的废水和药剂进 行混合;以及
净水池，位于所述混合池之上;
自动加药装置，与所述混合池相连接并向所述混合池中输入药剂;以 及
浓缩池，从所述净水池抽取净水。
根据一个优选实施例，在上述的废水综合再利用系统中，所述自动加 碱装置具有一可编程逻辑控制器，该可编程逻辑控制器根据所述混合池的 出水pH值变频控制加碱量。
根据一个优选实施例，在上述的废水综合再利用系统中，所述自动加 药装置进一步连接所述净水池，以从所述净水池取得净水。
根据一个优选实施例，在上述的废水综合再利用系统中，所述自动加 药装置进一步连接一外部净水取水口，以从所述废水综合再利用系统的外 部取得净水。
根据一个优选实施例，在上述的废水综合再利用系统中，所述浓缩池 进一步连接所述供热锅炉的给水系统。
根据一个优选实施例，在上述的废水综合再利用系统中，所述药剂为 黄原酸酯类或二硫代胺基甲酸盐类的重金属捕捉剂。
纯供热应急燃煤锅炉的废水综合再利用后，预计应急锅炉厂区废水排 放基本达到零排放，减少排污费。同时，可节约工业水量可达160000吨/ 年，折合人民币可达27.2万(工业水以单价1.7元/m3计);节约的除 盐水可达120000吨/年，折合人民币可达180万元(除盐水以单价15元/ m3计)。此外，本发明还可以确保燃煤锅炉能够更为清洁高效的向化工区 用户提供热力及精处理水产品。
应当理解，本发明以上的一般性描述和以下的详细描述都是示例性和 说明性的，并且旨在为如权利要求所述的本发明提供进一步的解释。
