申请日2011.08.22
公开(公告)日2012.01.11
IPC分类号C02F9/10; C02F1/44; C02F103/16; C02F101/20; C02F1/04
摘要
本发明公开了电镀含镍废水零排放方法，(1)首先，清洗工序排出含镍电镀废水;(2)采用超滤膜第一次反渗透处理分为80%的无镍纯水和20%的含镍废水;(3)所述20%的含镍废水通过超滤膜再次进行反渗透处理，反渗透后镍废水分为75%的无镍纯水和25%的高浓度镍水;(4)25%的高浓度镍水进入可加热的高浓度镍水收集箱;(5)加热后，再经梯形蒸发塔多次蒸发后得到浓度大于50g/L的镍水，将其存放备用。本发明还涉及电镀含镍废水零排放设备，包括依次连接的太阳能热水器、热水收集箱、热水循环泵、高浓度镍水收集箱、梯形蒸发塔与超高浓度镍水收集箱。本发明工序简单有效，资源利用率高，经济环保。
权利要求书
1.电镀含镍废水零排放方法，其特征在于，包括如下步骤：
(1)首先，电镀生产线镀镍的清洗工序排出含有镍的电镀废水;
(2)将上述含有镍的电镀废水采用超滤膜进行第一次反渗透处 理，反渗透后镍废水分为80%的无镍纯水和20%的含镍废水;
(3)其中，所述80%的无镍纯水经收集后再转入生产线的清洗 工序继续使用，所述20%的含镍废水通过超滤膜再次进行反渗透处理， 反渗透后镍废水分为75%的无镍纯水和25%的高浓度镍水;
(4)上述75%的无镍纯水经收集后在转入生产线的清洗工序继 续使用，25%的高浓度镍水进入可加热的高浓度镍水收集箱;
(5)所述25%的高浓度镍水经高浓度镍水收集箱加热后，再经 梯形蒸发塔多次蒸发后得到浓度大于50g/L的镍水，将其存放备用。
2.根据权利要求1所述的电镀含镍废水零排放方法，其特征在 于，上述步骤(5)中所述高浓度镍水收集箱的加热温度设定为 40-60℃。
3.基于权利要求1所述的电镀含镍废水零排放设备，其特征在 于，它包括依次连接的太阳能热水器、热水收集箱、热水循环泵、高 浓度镍水收集箱、梯形蒸发塔与超高浓度镍水收集箱，所述高浓度镍 水收集箱设置向内盘旋的热水循环管。
4.根据权利要求3所述的电镀含镍废水零排放方法，其特征在 于，所述超高浓度镍水收集箱将收集的高浓度镍水输入生产线镀镍工 序。
说明书
电镀含镍废水零排放方法及设备
技术领域
本发明涉及电镀废水的处理方法，特别涉及电镀含镍废水零排放 方法及设备。
背景技术
电镀废水中含有大量有毒有害的重金属离子、氰化物等，目前电 镀废水的处理工序存在的缺陷有：如水资源未充分利用而直接排放， 重金属离子尚未完全消除，处理的运行费用成本高;
如何使电镀废水实现零排放，对环境污染降到最低，有各种各样 的技术路线，如授权公告号为CN1803657公开的发明专利电镀废水的 零排放处理回用方法及其装置。该专利所述的方法在一定程度上降低 了废水中的重金属离子含量，但是工序繁杂，效率不高，资源没有得 到充分利用。
发明内容
为了克服上述现有技术存在的缺陷，本发明提供一种电镀含镍废 水零排放方法及设备，工序简单有效，效率高，资源利用率高。
为了实现上述目的，本发明的技术方案如下：

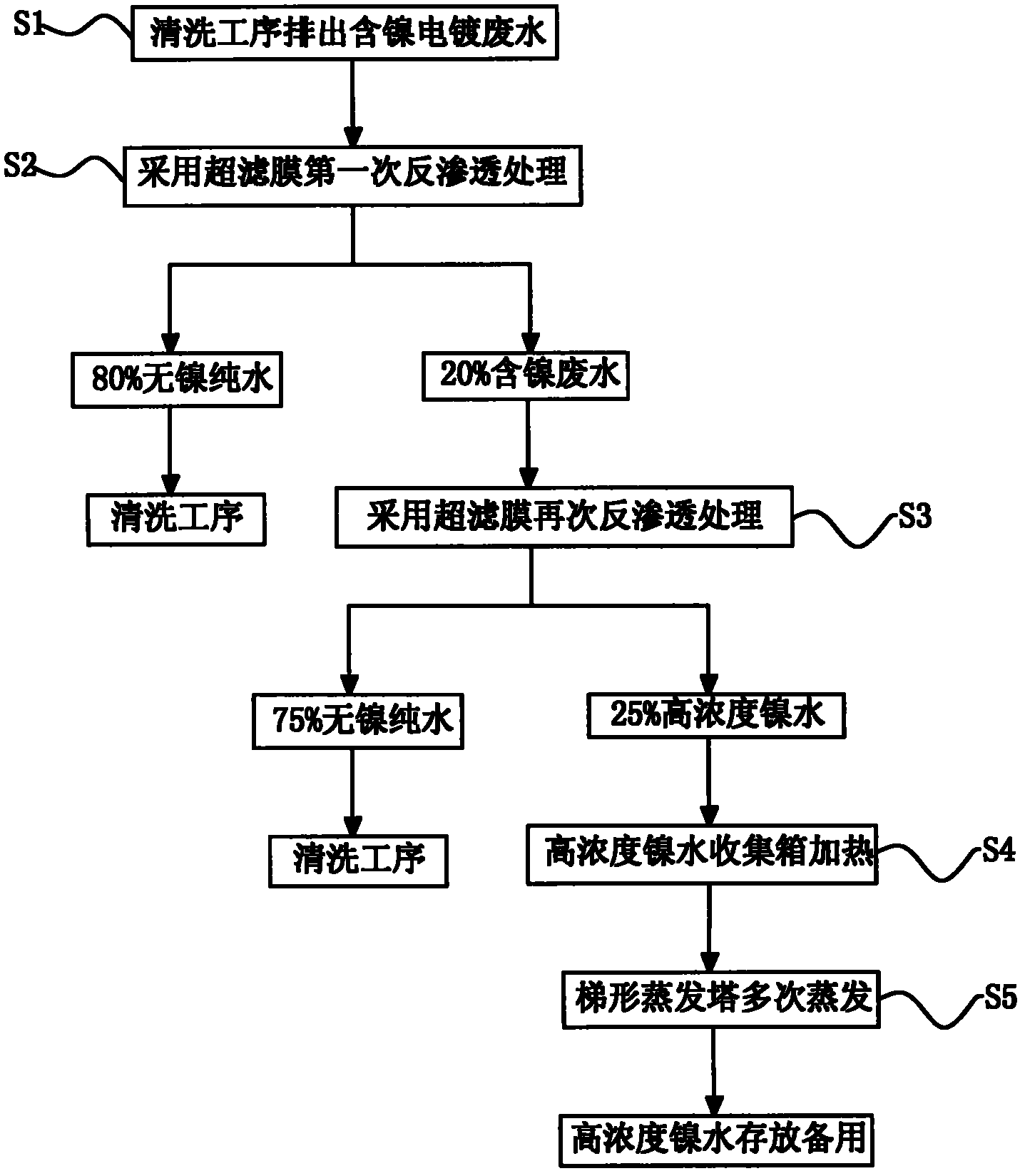

电镀含镍废水零排放方法，包括如下步骤：
(1)首先，电镀生产线镀镍的清洗工序排出含有镍的电镀废水;
(2)将上述含有镍的电镀废水采用超滤膜进行第一次反渗透处 理，反渗透后镍废水分为80%的无镍纯水和20%的含镍废水;
(3)其中，所述80%的无镍纯水经收集后再转入生产线的清洗 工序继续使用，所述20%的含镍废水通过超滤膜再次进行反渗透处理， 反渗透后镍废水分为75%的无镍纯水和25%的高浓度镍水;
(4)上述75%的无镍纯水经收集后在转入生产线的清洗工序继 续使用，25%的高浓度镍水进入可加热的高浓度镍水收集箱;
(5)所述25%的高浓度镍水经高浓度镍水收集箱加热后，再经 梯形蒸发塔多次蒸发后得到浓度大于50g/L的镍水，将其存放备用。
进一步，上述步骤(5)中所述高浓度镍水收集箱的加热温度设 定为40-60℃。
本发明还涉及电镀含镍废水零排放设备，它包括依次连接的太阳 能热水器、热水收集箱、热水循环泵、高浓度镍水收集箱、梯形蒸发 塔与超高浓度镍水收集箱，所述高浓度镍水收集箱设置向内盘旋的热 水循环管。
进一步，所述超高浓度镍水收集箱将收集的高浓度镍水输入生产 线镀镍工序，使镍水资源得到重新利用，经济环保。
上述各衔接装置的工作流程是，常温的自来水进过太阳能热水器 加热后变成热水，并收集于热水收集箱，热水再经热水循环泵通过高 浓度镍水收集箱内盘旋的热水循环管加热镍水，然后经过所述梯形蒸 发塔多次蒸发后得到超高浓度镍水，并收集于所述超高浓度镍水收集 箱。
本发明的有益效果是，不需要对废液进行PH调整，同时不会造 成废渣的产生，相比以前的资源回收利用率提高，废水中的金属镍可 以到近乎100%回收，水的回收率可以达到95%，采用太阳能的加热设 备无能源消耗，采用反渗透工艺，回收水质量较高，不需要使用PH 调整、砂滤、碳滤等工序。
