申请日2011.03.07
公开(公告)日2011.08.31
IPC分类号C02F9/14
摘要
本发明涉及一种海上平台用组合式MBR污水处理回用装置。本发明属于环境工程技术领域。一种海上平台用组合式MBR污水处理回用装置包括三个箱体，箱体Ⅰ为隔油池，隔油池内设置挡油隔板和撇油器，有与调节池连通的出水口;箱体Ⅱ内分隔设置有化粪池、调节池，化粪池上部设置有与调节池连通的出水管，调节池内设置粗格栅、溢流管，底部设置有潜污泵及出水管;箱体Ⅲ内分隔设置有水解酸化池和MBR池，水解酸化池内设细格栅，上部设有与MBR池连通的出水管，MBR池内放置MBR膜组件，上部集水管和中水泵连通，膜组件底部的曝气管与鼓风机连通。本发明具有结构简单、高效节能、运行连续稳定、组装快捷、自动化控制、操作方便等优点。
翻译权利要求书
1.一种海上平台用组合式MBR污水处理回用装置，其特征是：污水处理回用装置包括三个箱体，箱体Ⅰ为隔油池，隔油池内设置挡油隔板和撇油器，上部设有与调节池连通的出水口;箱体Ⅱ内分隔设置有化粪池、调节池，化粪池内设隔断并开孔，化粪池上部设置有与调节池连通的出水管，调节池内设置粗格栅、溢流管，调节池底部设置有潜污泵及与潜污泵连通的出水管;箱体Ⅲ内分隔设置有水解酸化池和MBR池，水解酸化池内设细格栅，水解酸化池上部设有与MBR池连通的出水管， MBR池内放置MBR膜组件，膜组件上部有集水管，集水管通过管道和中水泵连通，膜组件底部的曝气管通过管道与鼓风机连通。
2.按照权利要求1所述的海上平台用组合式MBR污水处理回用装置，其特征是：箱体Ⅱ内分隔设置有设备间，设备间内设有鼓风机和中水泵。
3.按照权利要求1或2所述的海上平台用组合式MBR污水处理回用装置，其特征是：箱体Ⅰ有管路与箱体Ⅱ的调节池连通，箱体Ⅱ的调节池通过潜污泵和管道与箱体Ⅲ的水解酸化池连通。
4.按照权利要求1或2所述的海上平台用组合式MBR污水处理回用装置，其特征是：调节池内溢流管为喇叭形状，溢流管出水管设置有带清扫口的存水弯。
5.按照权利要求1或2所述的海上平台用组合式MBR污水处理回用装置，其特征是：箱体Ⅱ和箱体Ⅲ之间通过连接件连接。
6.按照权利要求1或2所述的海上平台用组合式MBR污水处理回用装置，其特征是：水解酸化池上部设有与调节池连通的溢流管。
7.按照权利要求1或2所述的海上平台用组合式MBR污水处理回用装置，其特征是：MBR池内放置1至4组MBR膜组件。
说明书
一种海上平台用组合式MBR污水处理回用装置
技术领域
本发明属于环境工程技术领域，特别是涉及一种海上平台用组合式MBR污水处理回用装置。
背景技术
海上采油平台群一般都具有至少一套工作人员生活支持系统，此系统以生活模块为具体体现形式。平台生活污水在生活模块之中主要有以下几个来源：1.厕所排放水;2.洗澡排放水;3.洗漱排放水;4.厨房排放水;5.中央空调排放水。随着海洋石油的开发，海上平台生活污水对海洋环境的污染越来越受到重视。
传统的平台生活污水处理方法根据不同的原理主要分为3类：物理化学法、生物化学法和电解法。目前我国生化法、物化法和电解法平台用生活污水处理装置已实现产品化，但在装置体积、处理污水种类和使用性能等方面存在一些不足。物化法整机体积小、运行和空载的质量小、操作方便;但外加大量药剂、运行费用高、装置易堵塞、需定期清理。生化法投资少、运行费用低，应用最为广泛;但装置体积庞大，建造后的平台安装不方便、处理污水种类单一、耐冲击负荷能力差、需定期清理。电解法整机体积小、运行和空载质量小、处理污水种类全面、系统随时启动、操作维修简单，但一次性投资大、运行费用高。
针对当前社会对污染物减排和中水回用的需求，提高日常生活中水的利用率，尤其是提高水的重复利用率更是节约用水的主要出路。
发明内容
本发明为解决公知技术中存在的技术问题而提供一种海上平台用组合式MBR污水处理回用装置。
本发明的目的是提供一种具有结构简单、高效节能、安装方便、零排放、运行连续稳定、快速高效、组装快捷、箱体轻盈美观、维持高生物量浓度、自动化控制、操作管理方便易行等特点的海上平台用组合式MBR污水处理回用装置。
本发明海上平台用组合式MBR污水处理回用装置为解决公知技术中存在的技术问题所采取的技术方案是：

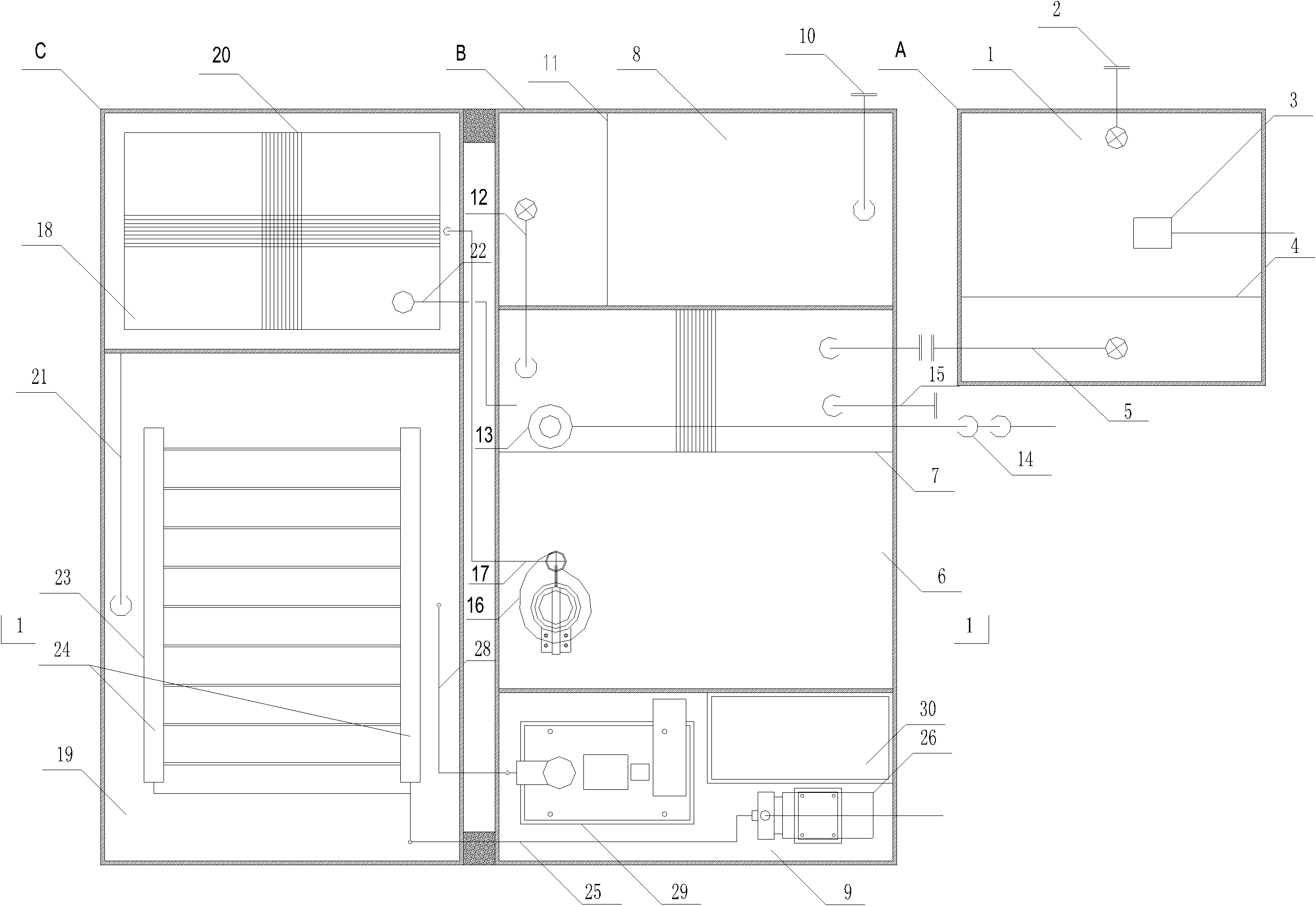

海上平台用组合式MBR污水处理回用装置，其特点是：污水处理回用装置包括三个箱体，箱体Ⅰ为隔油池，隔油池内设置挡油隔板和撇油器，上部设有与调节池连通的出水口;箱体Ⅱ内分隔设置有化粪池、调节池，化粪池内设隔断并开孔，化粪池上部设置有与调节池连通的出水管，调节池内设置粗格栅、溢流管，调节池底部设置有潜污泵及与潜污泵连通的出水管;箱体Ⅲ内分隔设置有水解酸化池和MBR池，水解酸化池内设细格栅，水解酸化池上部设有与MBR池连通的出水管， MBR池内放置MBR膜组件，膜组件上部有集水管，集水管通过管道和中水泵连通，膜组件底部的曝气管通过管道与鼓风机连通。
本发明海上平台用组合式MBR污水处理回用装置还可以采用如下技术方案：
所述的海上平台用组合式MBR污水处理回用装置，其特点是：箱体Ⅱ内分隔设置有设备间，设备间内设有鼓风机和中水泵。
所述的海上平台用组合式MBR污水处理回用装置，其特点是：箱体Ⅰ通过管路与箱体Ⅱ的调节池连通，箱体Ⅱ的调节池通过潜污泵和管道与箱体Ⅲ的水解酸化池连通。
所述的海上平台用组合式MBR污水处理回用装置，其特点是：箱体Ⅱ和箱体Ⅲ之间通过连接件连接。
所述的海上平台用组合式MBR污水处理回用装置，其特点是：水解酸化池上部设有与调节池连通的溢流管。
所述的海上平台用组合式MBR污水处理回用装置，其特点是：调节池内溢流管为喇叭形状，溢流管出水管设置有带清扫口的存水弯。
所述的海上平台用组合式MBR污水处理回用装置，其特点是：MBR池内放置1至4组MBR膜组件。
所述的海上平台用组合式MBR污水处理回用装置，其特点是：采用高强度冲压钢板，现场组合安装。
本发明具有的优点和积极效果是：
海上平台用组合式MBR污水处理回用装置由于采用了本发明全新的技术方案，与现有技术相比，具有以下特点：
本发明针对生活污水水质和水量的特点，设计厕所排放水(黑水)进入化粪池，处理后进入调节池;厨房排放水进入隔油池，处理后进入调节池;其它排放水进入调节池。生活污水经过上述预处理后进入生化处理单元，克服了污水产量和水质不均匀性，确保生化处理系统能够长期稳定连续运行，发挥快速、稳定、高效的处理效果。MBR池内并联设置至少2组膜组件，根据平台人数选择运行膜组件的数量，增加了MBR池抗负荷能力。
本发明水解酸化池上部设置有与调节池连通的溢流管，调节池内部设置有“喇叭”溢流口，当液位控制出现故障使膜池或水解酸化池液位超高时，污水溢流到调节池，减少了污水溢流外排的几率，溢流设计更合理。
本发明采用高强度的冲压钢板箱体结构，箱内分布均匀的拉筋使箱体承压均匀，整体结构独特、合理。标准冲压板块，随意组合装配，现场组装，无须吊装设备，施工方便快捷且箱体轻盈美观，克服了平台尺寸对污水处理装置的限制。上述的各箱体可根据平台空间放置，形成分体式或一体式污水处理装置。
本发明采用MBR工艺，膜生物反应器(MBR)是生物处理与膜分离相结合而成的一种高效污水处理新工艺。其工作原理是利用反应器内的好氧微生物降解污水中的有机污染物，同时利用反应器内硝化细菌转化污水中的氨氮。MBR工艺通过膜的截留作用，维持高的生物量浓度，剩余污泥量少，增加氨氮的去除效率。MBR膜不仅能截留悬浮物，而且能截留细菌，能大幅度的去除细菌和病毒，出水符合国家规定的排放标准和中水回用指标。
本发明整个工艺系统实现PLC自动控制，操作管理简单方便。
