申请日2006.11.08
公开(公告)日2008.08.20
IPC分类号B01D36/00; F28F19/01
摘要
本发明针对现有的含热废水热能回能装置存在的过滤器易堵塞及回收效率低的问题，公开了一种过滤装置不会堵塞、回收效率高的含热废水热能回收系统，它包括废水过滤装置(1)、换热器(2)、热水锅炉(3)，废水过滤装置(1)的进水端与热污水源相连，其输出与换热器(2)热水侧相连，换热器(2)与排放管道相连，换热器(2)的冷水侧与冷清水源及热水锅炉(3)相连，其特征是所述的废水过滤装置(1)主要由污水箱(101)、至少一个转盘式屏幕过滤屏(102)、气刀(103)、杂质收集器(104)组成，所述的转盘式屏幕过滤屏(102)安装在转轴(105)上，气刀(103)和杂质收集器(104)分别安装在转盘式屏幕过滤屏(102)的两侧，气刀(103)和杂质收集器(104)的进料口均高于污水液面。具有热回收效率高、能满足环保要求的特点。
权利要求书
1. 一种含热废水热能回收系统，包括废水过滤装置(1)、换热器(2)、热水 锅炉(3)，废水过滤装置(1)的进水端与热污水源相连，其输出通过变量水 泵(5)与换热器(2)的热水侧的进水端相连，换热器(2)的热水侧的出水 端与排放管道相连，换热器(2)的冷水侧的进水端与冷清水源相连，其出水 端与热水锅炉(3)相连，其特征是所述的废水过滤装置(1)主要由污水箱 (101)、至少一个转盘式屏幕过滤屏(102)、气刀(103)、杂质收集器(104) 组成，所述的转盘式屏幕过滤屏(102)垂直安装在由驱动装置驱动并同步转 动的转轴(105)上，气刀(103)和杂质收集器(104)分别安装在转盘式屏 幕过滤屏(102)的两侧，气刀(103)和杂质收集器(104)的进料口均高于 污水液面。
2. 根据权利要求1所述的含热废水热能回收系统，其特征是所述的气刀(103) 为一带有长条状开口的管件结构，所述的管件结构的进气端与压缩机的输出 端相连。
3. 根据权利要求1所述的含热废水热能回收系统，其特征是所述的杂质收集 器(104)为滑槽结构，该滑槽的进料口位于污水液面之上且略低于气刀(103) 的出气口，其出料口伸出污水箱(101)外。
4. 根据权利要求1所述的含热废水热能回收系统，其特征是所述的杂质收集 器(104)为由动力装置带动的输送带结构。
5. 根据权利要求1所述的含热废水热能回收系统，其特征是在污水 箱(101) 的出水口与换热器(2)的热水侧进水端之间安装有双筒滤网过滤器(4)，所 述的双筒滤网过滤器(4)至少由两个并接的、可分别工作的双筒滤网(401， 402)组成，所述的双筒滤网(401，402)的输入端均与污水箱(101)的出 水口相连，它们的输出通过变量水泵(5)与换热器(2)的热水侧的进水端 相连，所述的双筒滤网(401，402)由外筒和安装在外筒中的筒状滤网组成， 外筒的下端与相邻的排水管相连，排水管与相邻的外筒的出水端或变量水泵 (5)的输入端相连。
6. 根据权利要求1所述的含热废水热能回收系统，其特征是在换热器(2) 的热水侧的出水端上安装有反冲蒸汽接口阀门(7)，同时在换热器(2)的热 水侧的进、出水端之间安装有短路排放管(6)，在所述的短路排放管(6)安 装有阀门(8)。
说明书
含热废水热能回收系统
技术领域
本发明涉及一种废水处理和余热回收处理系统，尤其是一种适合于造纸、 印染、医药、化工等化业所排的含有热量和颗粒或纤维状杂质的工业废水的 处理及余热回收系统，具体地说是一种含热废水热能回收系统。
背景技术
目前，在纺织印染和造纸工业等行业中所排放的污水不仅温度高而且带 有絮状、颗粒状或纤维状杂质，如直接排放不仅浪费能源，而且会对环境造 成严重的污染，因此市场上出现了各式各样的处理设备，但它们均设计简陋， 热量回收效率低，杂质过滤简单，排污无法满足要求，且其中的过滤器常常 会受到絮状物的影响而产生堵塞，常常需停产进行清理，不仅起不到节约能 源的目的，而且会影响企业的正常生产节拍，必须加以克服。
发明内容
本发明的目的是针对现有的含热废水热能回能装置存在的过滤器易堵塞 及回收效率低的问题，设计一种过滤装置不会堵塞、回收效率高的含热废水 热能回收系统。
本发明的技术方案之一是：

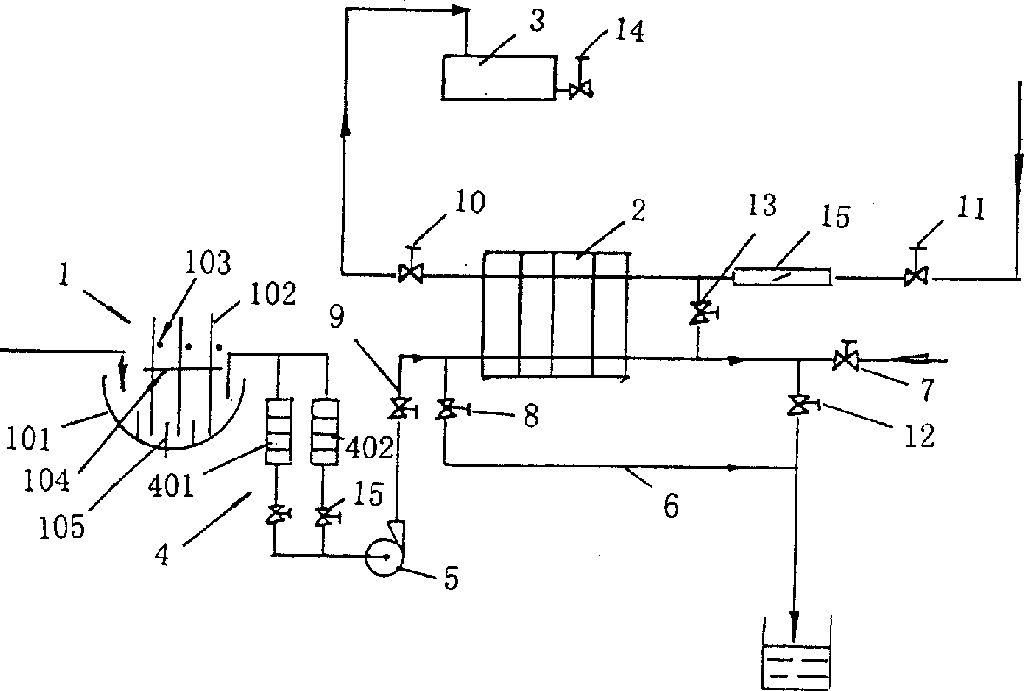

一种含热废水热能回收系统，包括废水过滤装置1、换热器2、热水锅炉 3，废水过滤装置1的进水端与热污水源相连，其输出通过变量水泵5与换热 器2的热水侧的进水端相连，换热器2的热水侧的出水端与排放管道相连， 换热器2的冷水侧的进水端与冷清水源相连，其出水端与热水锅炉3相连， 其特征是所述的废水过滤装置1主要由污水箱101、至少一个转盘式屏幕过滤 屏102、气刀103、杂质收集器104组成，所述的转盘式屏幕过滤屏102垂直 安装在由驱动装置驱动并同步转动的转轴105上，气刀103和杂质收集器104 分别安装在转盘式屏幕过滤屏102的两侧，气刀103和杂质收集器104的进 料口均高于污水液面。
所述的气刀103为一带有长条状开口的管件结构，所述的管件结构的进 气端与压缩机的输出端相连。
所述的杂质收集器104为滑槽结构，该滑槽的进料口位于污水液面之上 且略低于气刀103的出气口，其出料口伸出污水箱101外。
所述的杂质收集器104为由动力装置带动的输送带结构。
在污水箱101的出水口与换热器2的热水侧进水端之间安装有双筒滤网 过滤器4。
所述的双筒滤网过滤器4至少由两个并接的、可分别工作的双筒滤网401， 402组成，双筒滤网401，402的输入端均与污水箱101的出水口相连，它们 的输出通过变量水泵5与换热器2的热水侧的进水端相连。
所述双筒滤网401或402由外筒和安装在外筒中的筒状滤网组成，外筒 的下端与相邻的排水管相连，排水管与相邻的外筒的出水端或变量水泵5的 输入端相连。
在换热器2的热水侧的出水端上安装有反冲蒸汽接口阀门7，同时在换热 器2的热水侧的进、出水端之间安装有短路排放管6，在所述的短路排放管6 安装有阀门8。
本发明的技术方案之二是：
一种含热废水热能回收系统，包括废水过滤装置1、换热器2、热水锅炉 3，废水过滤装置1的进水端与热污水源相连，其输出通过变量水泵5与换热 器2的热水侧的进水端相连，换热器2的热水侧的出水端与排放管道相连， 换热器2的冷水侧的进水端与冷清水源相连，其出水端与热水锅炉3相连， 其特征是所述的废水过滤装置1至少由二个并联的双筒滤网401、402组成， 双筒滤网401、402的一个并接点与热污水源相连，它们的另一个并接点与变 量水泵5的输入端相连。
本发明具有以下优点：
本发明具有热能回收利用率高且可连接不间断工作的特点，过滤效果好， 只要根据废水的杂质特性合理选用过滤网及设置适当的过滤次数(即采用转 盘式多屏过滤屏或多屏过滤屏加双筒滤网或单屏过滤屏加双筒滤网，双筒滤 网也可采用二个或二个以上的滤筒进行过滤)，即可使废水排放完全符合环保 要求。
本发明的整个系统设计合理，结构紧凑，效率高，可将污水中80%以上的 热能量转移到室温清水中，供锅炉或其它用途。
