申请日2007.09.11
公开(公告)日2009.03.18
IPC分类号F28D7/10
摘要
本发明属于废水利用装置，具体涉及一种可利用废水的淋浴房踏板。它是由底板(1)、上挡板(2)、下挡板(3)、横隔板(4)、散热层(5)、水管(6)、间隔进口(7)、间隔出口(8)、自来水进口(9)和热水器热水出口(10)组成，本发明结构简单，安装方便，通过对淋浴房踏板的改造，使水管吸收废水的余温来提高淋浴房内的温度，这样不仅节约能源，还经济环保，有很好的实用性。
权利要求书
1.一种可利用废水的淋浴房踏板，其特征在于它是由底板(1)、上 挡板(2)、下挡板(3)、横隔板(4)、散热层(5)、水管(6)、间隔 进口(7)、间隔出口(8)、自来水进口(9)和热水器热水出口(10) 组成，是在踏板的底板(1)上将横隔板(4)分别各与上挡板(2) 和下挡板(3)相连，用横隔板(4)将底板(1)隔成数个间隔，间 隔进口(7)与淋浴房的出水口相连，间隔出口(8)与下水道口连接， 在横隔板(4)、上挡板(2)和下挡板(3)的表面覆盖有一层散热层 (5)，在间隔内用弯曲的连续的水管(6)铺设在用横隔板(4)隔出 的间隔内，同时水管(6)的一端与自来水进口(9)相连，另一端与 热水器热水出口(10)相连。
2.如权利要求1所述的一种可利用废水的淋浴房踏板，其特征在于 本装置踏板用横隔板隔(4)成数个间隔，其中相邻两块横隔板(4)， 一块横隔板(4)与上挡板(2)相连，但并不与下挡板(3)相连， 留有一定的间隙，而另一块横隔板(4)则与下挡板(3)相连，但并 不与上挡板(2)相连，并留有一定的间隙，其他横隔板(4)与这两 块横隔板(4)安装方法相同。
3.如权利要求1所述的一种可利用废水的淋浴房踏板，其特征在于 本装置踏板内的水管(6)呈S形围绕在用横隔板(4)围出的间隙内， 位于间隔出口(8)处的是自来水进口(9)，而位于间隔进口(7)的 是热水器热水出口(10)。
说明书
一种可利用废水的淋浴房踏板
技术领域
本发明属于废水利用装置，具体涉及一种可利用废水的淋浴房 踏板。
背景技术
一到冬天，洗澡时就会觉得非常寒冷，通常都采用取暖装置来 缓解，但由于取暖装置大都怕水，因此淋浴房就孕育而生，成为一 种广泛应用的家庭淋浴设施，它在冬天能减少因对流热而对人体的 降温，但仍感热量不足，需要用“浴霸”等电加热器对人体加温。洗 澡时经过对人沐浴的废脏水温度仍然非常高，，它会带走很多热量， 造成大量能量的流失，如果有一种装置能将这些废水的热量进行再 利用就能节约很多能量。
发明内容
本发明的目的在于解决淋浴后废水热量的大量流失，设计一种 可利用废水的淋浴房踏板。
本发明提供了一种可利用废水的淋浴房踏板，它是由底板、上 挡板、下挡板、横隔板、散热层、水管、间隔进口、间隔出口、自 来水进口和热水器热水出口组成。
本发明提供的一种可利用废水的淋浴房踏板是在踏板的底板上 将横隔板分别各与上挡板和下挡板相连，用横隔板将底板隔成数个 间隔，间隔进口与淋浴房的出水口相连，间隔出口与下水道口连 接，在横隔板、上挡板和下挡板的表面覆盖有一层散热层，在间隔 内用弯曲的连续的水管铺设在用横隔板隔出的间隔内，同时水管的 一端与自来水进口相连，另一端与热水器热水出口相连。
本发明的踏板用横隔板隔成数个间隔，其中相邻两块横隔板， 一块横隔板与上挡板相连，但并不与下挡板相连，留有一定的间 隙，而另一块横隔板则与下挡板相连，但并不与上挡板相连，并留 有一定的间隙，其他横隔板与这两块横隔板安装方法相同。
本发明的水管呈S形围绕在用横隔板围出的间隙内，位于间隔 出口处的是自来水进口，而位于间隔进口的是热水器热水出口。
本发明的装置当淋浴后，带有大量温度的废水会从淋浴房的出 水口流出，从间隔进口流入踏板，由于在横隔板、上挡板和下挡板 的表面覆盖有散热层，在废水流经的同时，散热层会将废水剩余的 热量吸收并发散出来，释放在淋浴房内，被吸收热量的废水会从间 隔出口流入下水道。同时新的自来水从位于间隔出口的自来水进口 进入水管，在流经踏板内部的间隔时，会被间隔内的废水先一步进 行加热，从位于间隔进口的热水器热水出口流出，由于水管采用S 形的铺设，这样可以增加水管在踏板内的长度，这样当自来水从热 水器热水出口流出时，水已经具有了一定的温度。
本发明结构简单，安装方便，通过对淋浴房踏板的改造，使水 管吸收废水的余温来提高淋浴房内的温度，这样不仅节约能源，还 经济环保，有很好的实用性。

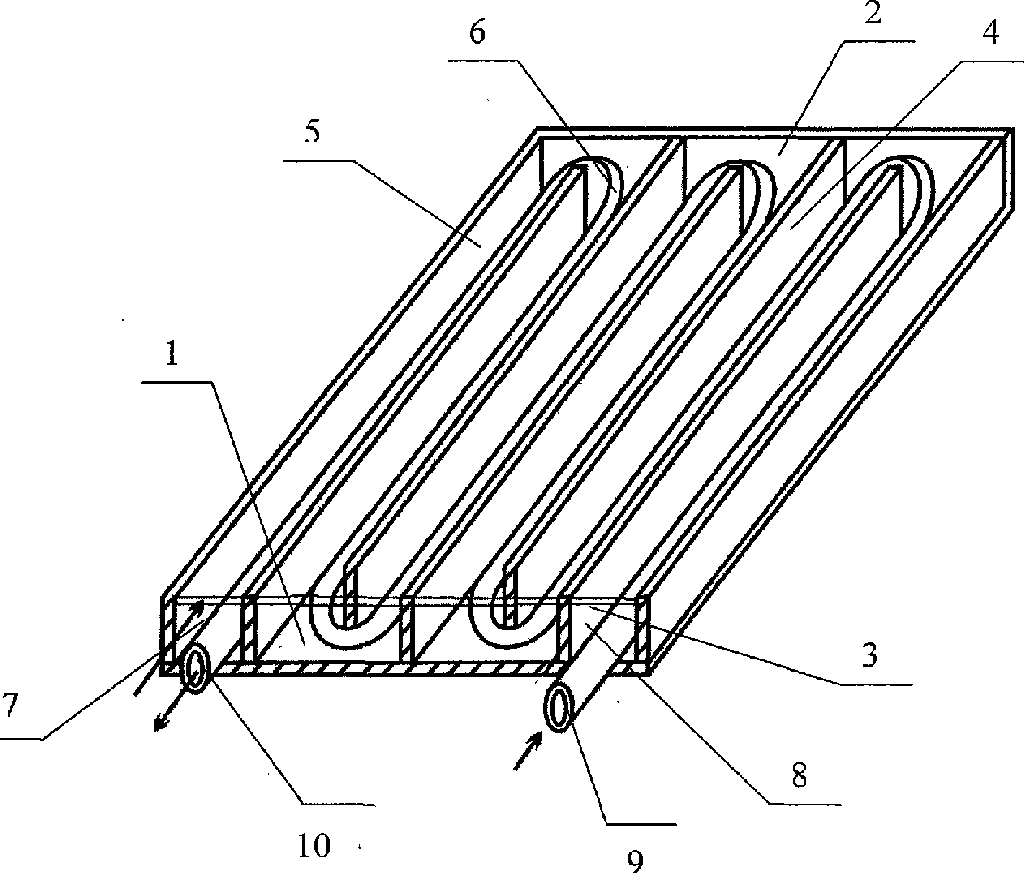

下面，结合附图和实施例详细说明本装置的细节及工作情况。
