申请日2007.09.06
公开(公告)日2008.08.06
IPC分类号C02F1/44; C02F103/08
摘要
本实用新型涉及一种水处理设备的节能装置，由活塞缸、储能塔、活塞杆、管路和支撑体构成，其创新点为：在支撑储能塔的支撑体上固装有由同一活塞杆驱动的上、下两个组合的活塞缸，在该活塞缸外的活塞杆延长端安装有一可在配水盘上滑动的滑块，每一活塞缸的缸体内分别通过管路连通配水盘上所制的水槽，滑块与配水盘的接触面上也制有水槽。本实用新型可将由浓海水回收后的能量储存于储能塔，在海水淡化供水系统压力较低时，用储能塔储存的高压原海水作为海水淡化系统供水，使海水淡化供水系统压力恒定，具有显著的节能效果。
权利要求书
1.一种水处理设备的节能装置，由活塞缸、储能塔、活塞杆、管 路和支撑体构成，其特征在于：在支撑储能塔的支撑体上固装有由同 一活塞杆驱动的上、下两个组合的活塞缸，在该活塞缸外的活塞杆延 长端安装有一可在配水盘上滑动的滑块，每一活塞缸的缸体内分别通 过管路连通配水盘上所制的水槽，滑块与配水盘的接触面上也制有水 槽。
2.根据权利要求1所述的水处理设备的节能装置，其特征在于： 滑块上制有的水槽分别通过管路与储能塔、浓海水管或者储水槽、原 海水槽相连通。
3.根据权利要求1所述的水处理设备的节能装置，其特征在于： 配水盘所制的水槽向活塞缸的输入输出海水通过的是与滑块接触面 所制的可相错位的水槽。
说明书
水处理设备的节能装置
所属领域
本实用新型属于海水淡化设备，尤其是一种海水淡化处理设备的 节能装置。
背景技术
反渗透脱盐部分是海水淡化系统中关键部位，主要由高压给水和 反渗透膜堆组成，是利用反渗透膜的特性，在高压下将淡水从海水中 分离出来。其工作过程是用高压水泵将原海水增压至70kg/cm2左右 后输送至膜堆，原海水透过反渗透膜的海水被滤掉盐和其他杂质成为 所需淡水，此时尚有60%左右的海水不能通过反渗透膜。这部分海水 含盐的浓度提高，被称为浓海水。该浓海水在海水淡化过程中作为废 水可以直接被排放掉，此时的浓海水中含有大量盐和其他杂质，但水 压还很高，一般可达50kg/cm2左右，因此充分、有效地利用该压能 是各国研究海水淡化技术的一个课题。
目前在国内外现有的海水淡化技术中，出现了对浓海水所含能量 进行回收的技术方法，比较典型的方法为用被反渗透膜截留下来尚含 有较高压力的浓海水冲击水轮机，使其转动，用水轮机带动发电机发 电、或直接带动水泵为原海水加压。此种方法存在以下缺点：1.能量 回收率低，节能效果不显著，因浓海水冲击水轮机叶轮不能保证所有 浓海水都发挥作用，故浓海水所含压力能利用率较低。2.能量损失较 大，因浓海水冲击水轮机，水轮机带动发电机发电，再用电能驱动水 泵为原海水加压，能量转换过程复杂，其中各环节都有能量损失，造 成整体能量损失较大，此种方法的能量回收率只有40%左右。3.被回 收的能量不能储存，海水淡化系统中由于电网电压波动以及膜堆和其 他环节工作情况变化较大，使原海水加压供水及整个系统运行压力变 化较大，经常产生波动。在系统压力较低时需要加压，系统压力较高 时不需要加压。而此种节能装置因不能储存能量故不能对系统压力进 行补充和调节。4.设备占用空间较大。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种回收和利 用浓海水的压能，使其对供给反渗透膜堆的原海水再加压，从而节省 原海水加压所需能量，降低电能消耗、降低海水淡化成本的水处理设 备的节能装置。
本实用新型的目的是这样实现的：

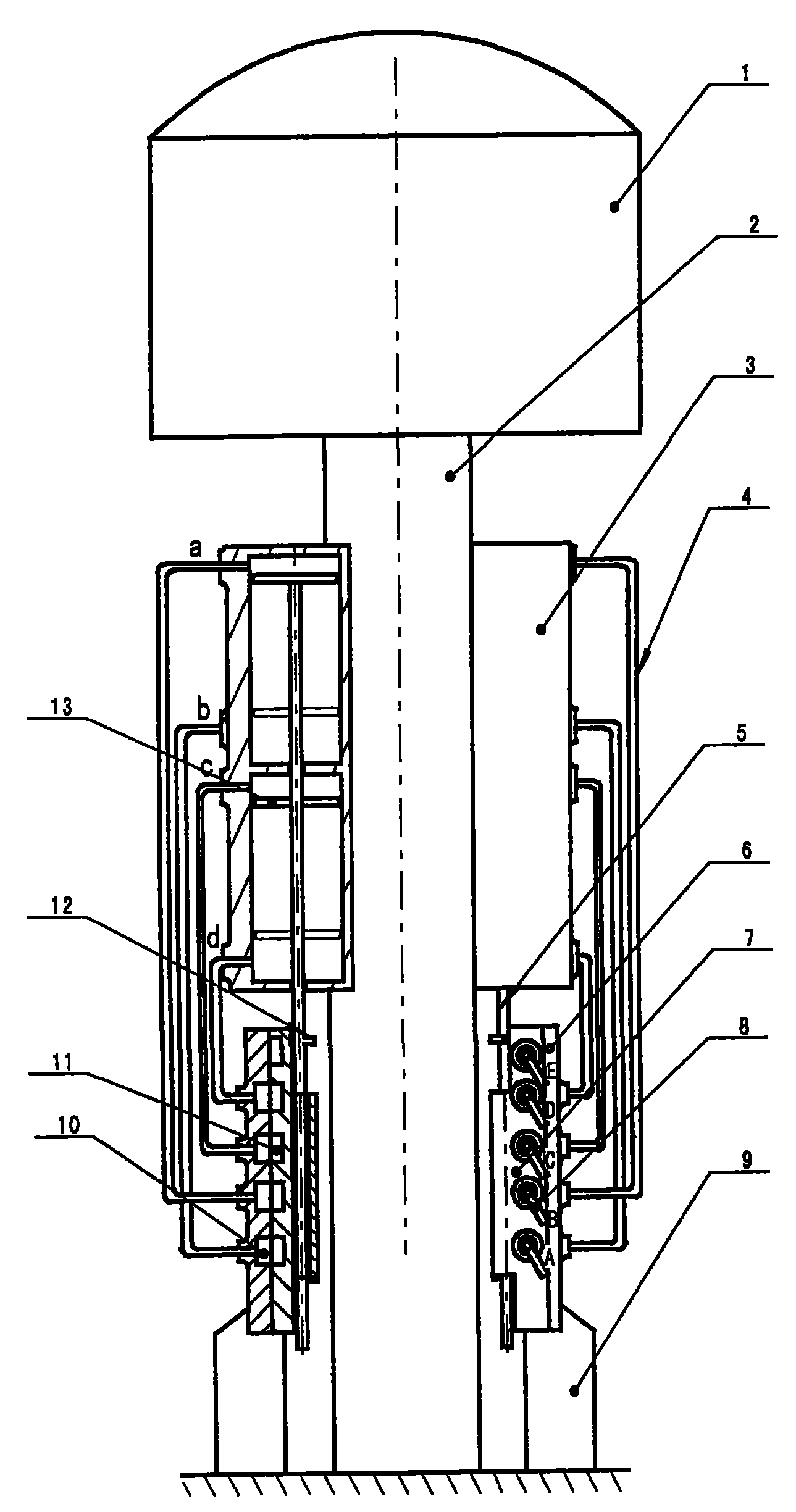

该水处理设备的节能装置，由活塞缸、储能塔、活塞杆、管路和 支撑体构成，其中在支撑储能塔的支撑体上固装有由同一活塞杆驱动 的上、下两个组合的活塞缸，在该活塞缸外的活塞杆延长端安装有一 可在配水盘上滑动的滑块，每一活塞缸的缸体内分别通过管路连通配 水盘上所制的水槽，滑块与配水盘的接触面上也制有水槽。
而且，滑块上制有的水槽分别通过管路与储能塔、浓海水管或者 储水槽、原海水槽相连通。
而且，配水盘所制的水槽向活塞缸的输入输出海水通过的是与滑 块接触面所制的可相错位的水槽。
本实用新型的优点和积极效果是：
1.本节能装置的能量转换过程较少，减少中间环节能量损失，可 将反渗透膜堆排放浓海水90～95%的能量回收，回收效率较高。
2.本节能装置的结构紧凑，与水轮式节能装置相比大大减少了所 占用地面和空间。
3.本节能装置利用浓海水加压后的原海水可直接作为海水淡化 系统供水用压能，节省了原海水加压水泵的能耗。
4.本实用新型可将由浓海水回收后的能量储存于储能塔，在海水 淡化供水系统压力较低时，用储能塔储存的高压原海水作为海水淡化 系统供水，使海水淡化供水系统压力恒定。
